成都ug数控培训摘记分享:UG编程培训最基本的基准轴

1.ug里的基准轴有什么用：UG数控编程培训小编下面就带你详细去了解看看吧。

用来作为拉伸实体的方向、创建旋转实体的中心轴、辅助构建基准平面的参考轴等

2.ug基准轴命令：

点击菜单插入--基准点--基准轴或者点击工具栏图标基准轴



UG编程最基本的基准轴，小白必学

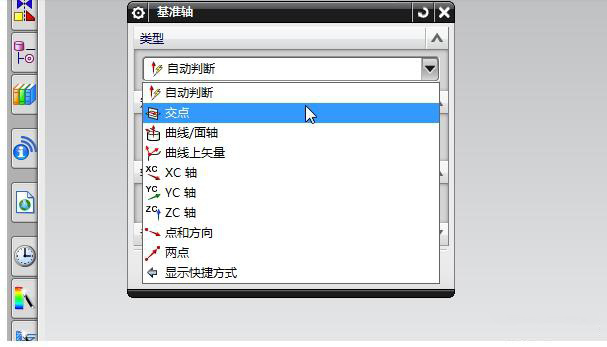

3.ug基准轴的创建方法有多种：

创建两面交线基准轴；

创建通过曲线和圆柱中心线的基准轴；

创建通过曲线矢量的基准轴；

创建通过X，Y，Z的基准轴；

创建通过一个点和一个方向的基准轴；

创建通过两点的基准轴。



UG编程培训最基本的基准轴，小白必学

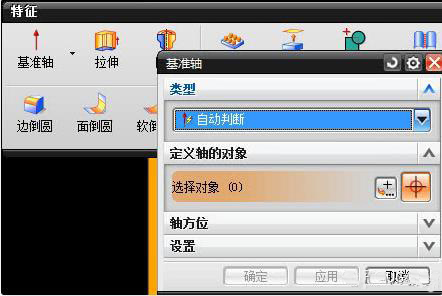

4.基准轴：在特征工具条-基准/点下拉菜单中。此命令单独使用很少，但在其他命令中往往有此选项。



UG编程最基本的基准轴，小白必学

在学习UG建模时首先需要了解 基准轴-基准平面-坐标系。

基准轴单独很少使用，但在其他命令中多有使用-指定矢量-选择方式即基准轴。



UG编程最基本的基准轴，小白必学

基准轴即指定一个方向。

基准轴的定义方式：

自动判断：包含下拉选项中所有选项。

UG编程最基本的基准轴，小白必学

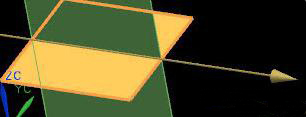

交点：两个面之间的相交线。

两点：两个端点确定一根曲线上的方向。

点和方向：指定点与一个方向，方向选择与基准轴类似。面/平面法向即垂直于面的方向。



UG编程最基本的基准轴，小白必学

曲线/面轴-曲线上矢量：选择已有曲线或体的边线确定方向。

曲线/面轴-选择已有曲线或边的方向。

曲线上的矢量-选择已有曲线或边，可以选择多根相连的曲线，方向可以有多种形式，可以与选择的曲线垂直平行，需要选择参考对象。
