数控加工工序设计的主要任务是为每一道工序选择机床、夹具、刀具及量具，确定定位夹紧方案、走刀路线、工步顺序、加工余量、工序尺寸及其公差、切削用量和工时定额等，为编制加工程序做好充分准备。

(1) 确定走刀路线和工步顺序

走刀路线是刀具在整个加工工序中相对于工件的运动轨迹，不但包括了工步的内容，而且也反映出工步的顺序。走刀路线是编写程序的依据之一。在确定走刀路线时，主要遵循以下原则：

①保证零件的加工精度和表面粗糙度

例如在铣床上进行加工时，因刀具的运动轨迹和方向不同，可能是顺铣或逆铣，其不同的加工路线所得到的零件表面的质量就不同。究竟采用哪种铣削方式，应视零件的加工要求、工件材料的特点以及机床刀具等具体条件综合考虑，确定原则与普通机械加工相同。数控机床一般采用滚珠丝杠传动，其运动间隙很小，并且顺铣优点多于逆铣，所以应尽可能采用顺铣。在精铣内外轮廓时，为了改善表面粗糙度，应采用顺铣的走刀路线加工方案。

对于铝镁合金、钛合金和耐热合金等材料，建议也采用顺铣加工，这对于降低表面粗糙度值和提高刀具耐用度都有利。但如果零件毛坯为黑色金属锻件或铸件，表皮硬而且余量较大，这时采用逆铣较为有利。

加工位置精度要求较高的孔系时，应特别注意安排孔的加工顺序。若安排不当，就可能将坐标轴的反向间隙带入，直接影响位置精度。如图4-35，镗削图(a)所示零件上六个尺寸相同的孔，有两种走刀路线。按图(b)所示路线加工时，由于5、6孔与1、2、3、4孔定位方向相反，X向反向间隙会使定位误差增加，从而影响5、6孔与其它孔的位置精度。按图(c)所示路线加工时，加工完4孔后往上多移动一段距离至P点，然后折回来在5、6孔处进行定位加工，从而，使各孔的加工进给方向一致，避免反向间隙的引入，提高了5、6孔与其它孔的位置精度。

(a)                    (b)                  (c)

       图4-35  镗削孔系走刀路线比较

(a) 零件图    (b) 差    (c) 好

刀具的进退刀路线要尽量避免在轮廓处停刀或垂直切入切出工件，以免留下刀痕。

②使走刀路线最短，减少刀具空行程时间，提高加工效率。

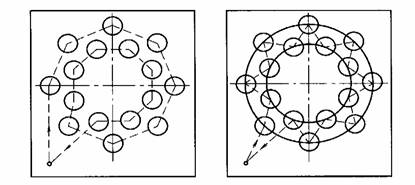

图4-36所示为正确选择钻孔加工路线的例子。按照一般习惯，总是先加工均布于同一圆周上的一圈孔后，再加工另一圈孔，如图4-36(a)所示，这不是最好的走刀路线。对点位控制的数控机床而言，要求定位精度高，定位过程尽可能快。若按图4-36(b)所示的进给路线加工，可使各孔间距的总和最小，空程最短，从而节省定位时间。

(a)                       (b)

图4-36  最短加工路线选择

③最终轮廓一次走刀完成

图4-37(a)所示为采用行切法加工内轮廓。加工时不留死角，在减少每次进给重叠量的情况下，走刀路线较短，但两次走刀的起点和终点间留有残余
