        我们在做产品修正时，会在原来的曲面上形成一些小的补片，会让产品碎面太多，在分模或编程时也许会造成一些不必要的麻烦，我们需尽可能的优化它！

现在我们要讲的方法就是布尔运算。

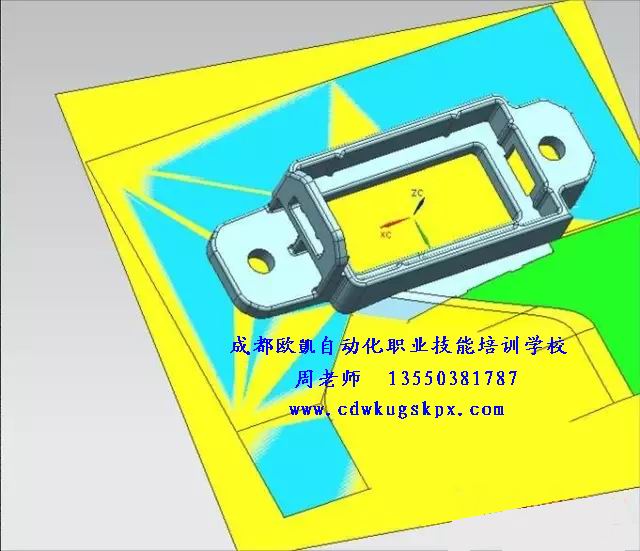

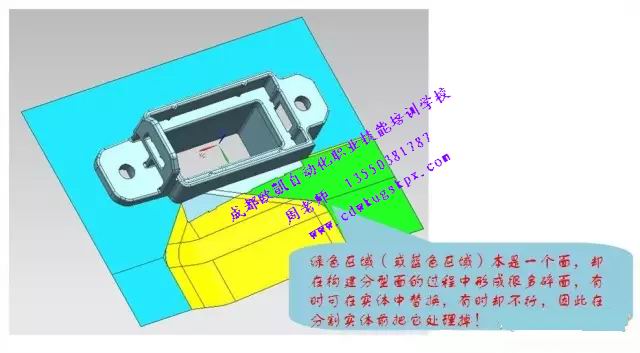

1、分型面的状态

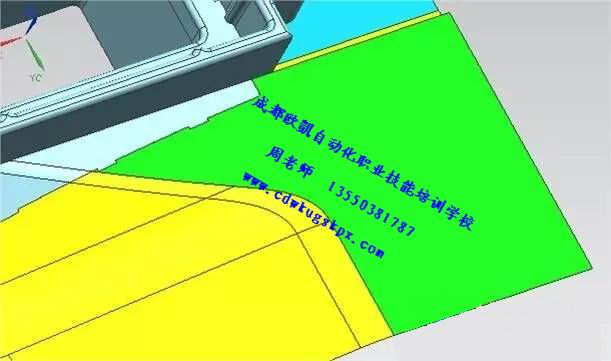

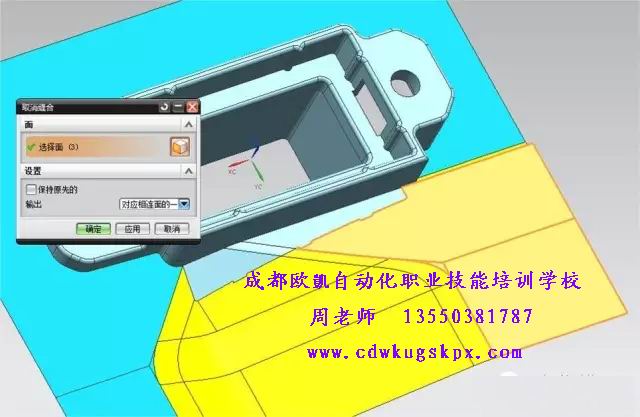

2、把绿色区域的面从整个分型面中分割出来，用“取消缝合”

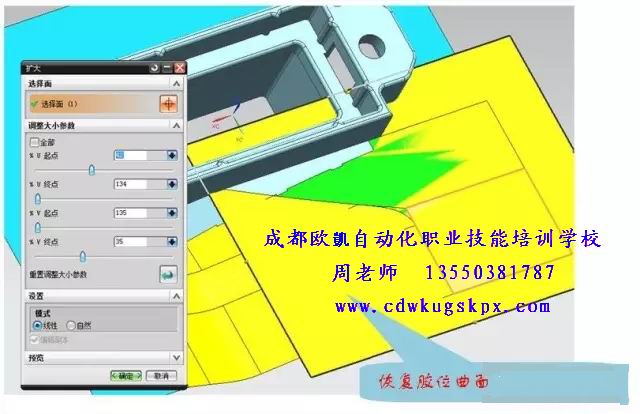

3、构建原来的整个面，可用“扩大面”

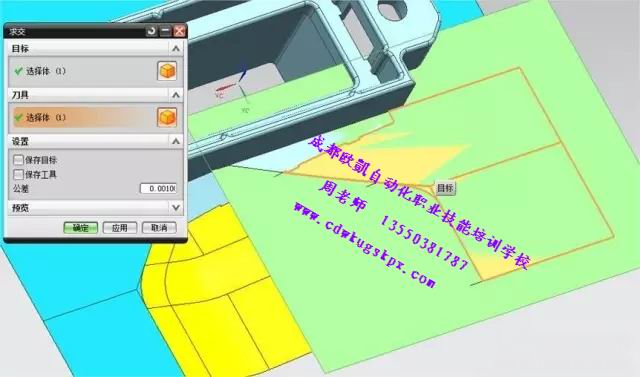

4、使用布尔运算的“求交”，得到想要的结果

5、同理把蓝色区域合并

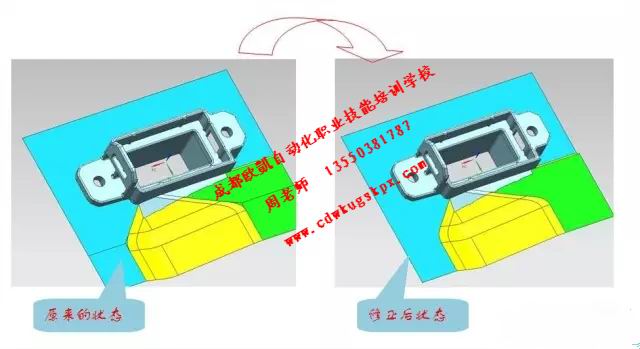

6、结果对比
