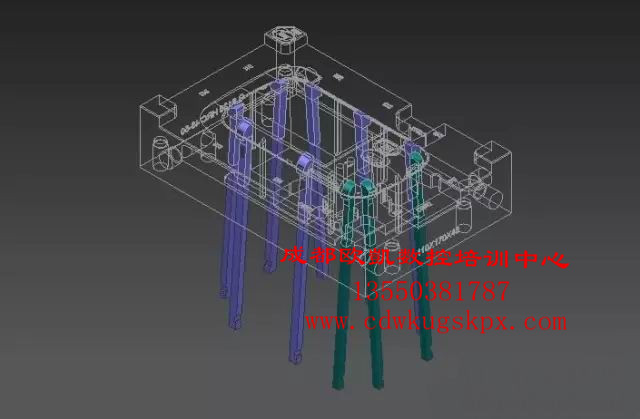

UG拆电极当中，拆斜顶电极我们经常性会遇到，那么怎么拆斜顶电极呢？接下来我们就以下面这个模来讲解一下拆斜顶电极的方法，以及出斜顶电极的放电图

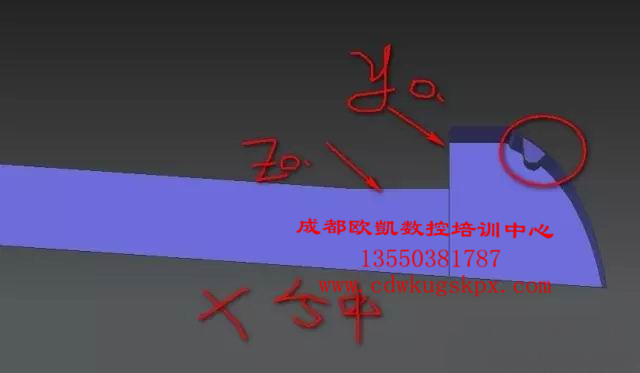

第一、因为有倒扣所以我们不能正面放电而应该躺着放电，如下图所示的第一种情况，（因为此处是线割割出来的，我们摆角度时保证此处水平垂直）

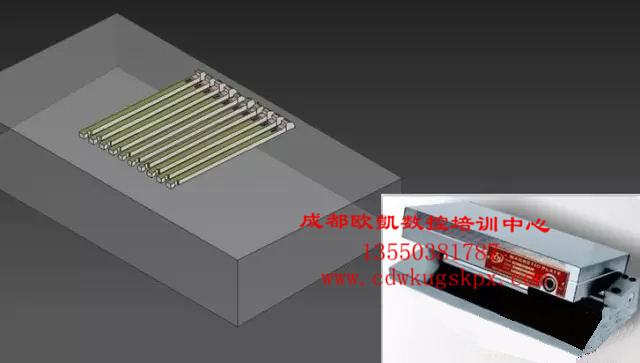

第二、当有多个类似的斜顶时，我们可以间隔相同的间距用斜度磁台来摆放，（这是方便拆电极，放电的时候我们还是一个一个的放电，请继续向下看）

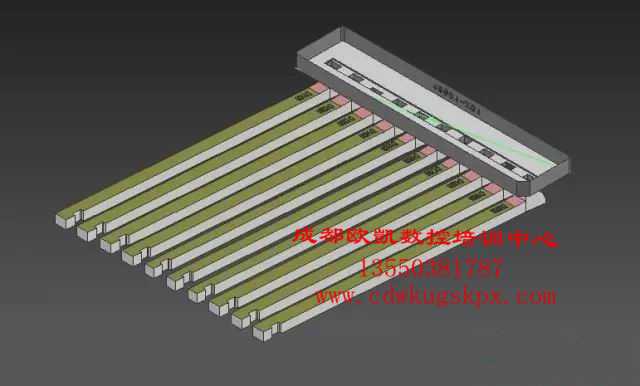

第三、此进我们就可以拆一个长点的电极放电，最后出图很关键

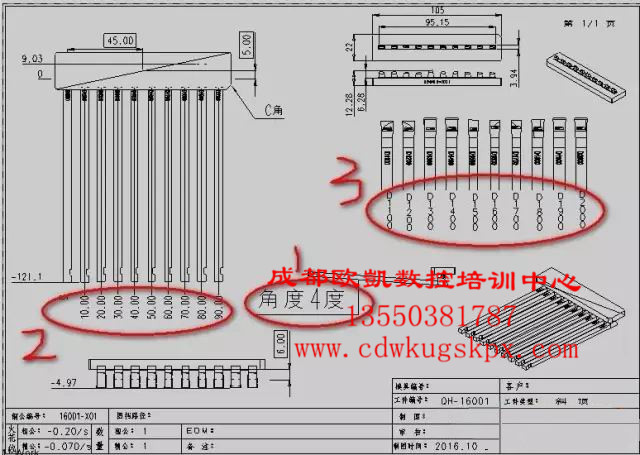

第四

1、斜顶摆放角度要标注
2、两根斜顶相隔的间距要相等，目的是方便EDM人员计算
3、斜顶的编号最好按顺序，防止出错，最后提醒一下，这个方法是省电极个数，同时可以少打印图纸少镙铜公的做法，但EDM在放电时，有多少个斜顶我们还得摆多少次放电，而不是真的摆成这个间距。
       如图假如我们要放电D1300号斜顶时，其它斜顶拿开，它的放电坐标用此张图纸的放电数是Y向没变，X向是45-20=25，也可以分中D1300号斜顶然后向X负方向移动20，再按此图纸放电
