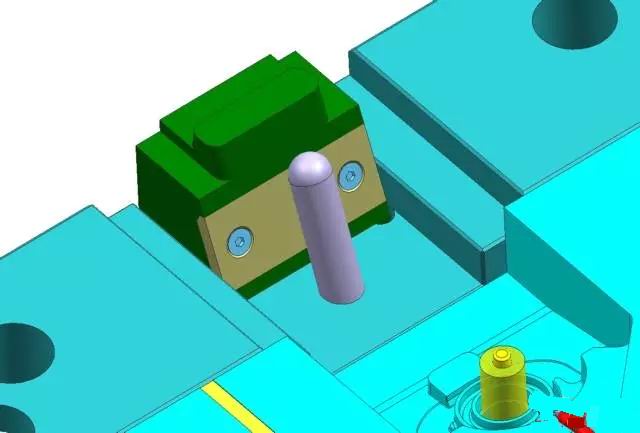

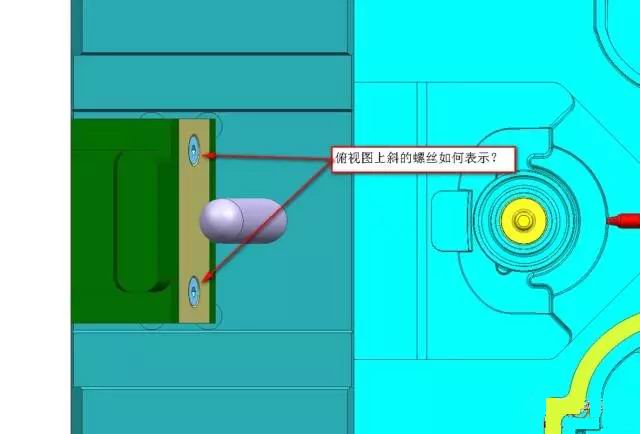

我们做注塑模具设计师少不了用CAD进行排位、出图，当我们画2D组立图的时候碰到斜着锁的螺丝，那俯视图的螺丝就是一个椭圆的，如何在2D组立图中完美表示？如下图所示：

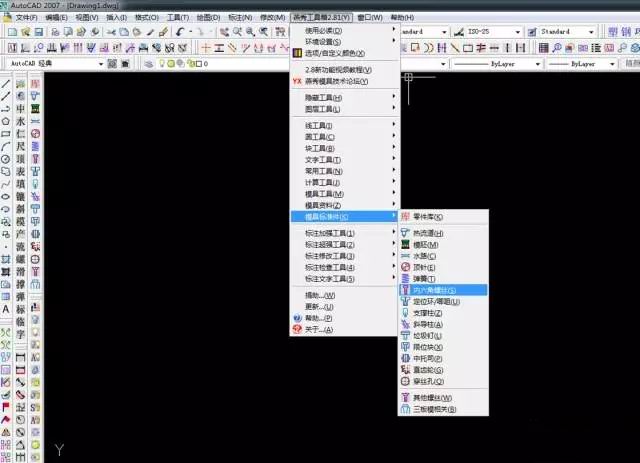

1.假设我们需要的螺丝是M5的，先从燕秀工具箱里将螺丝的俯视图调出来，燕秀工具箱——模具标准件——内六角螺丝，弹出内六角螺丝对话框，选择M5螺丝的俯视图，将螺丝的俯视图调出来，如下图所示：

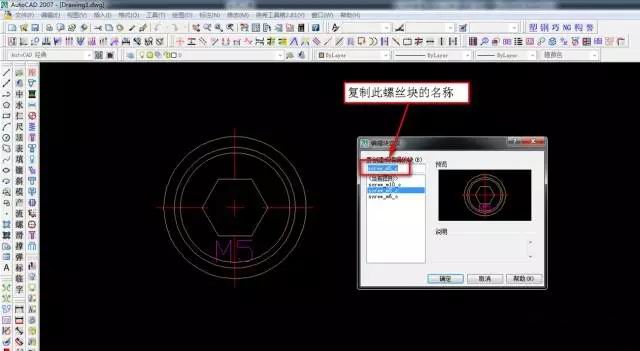

2.双击螺丝俯视图，弹出编辑块定义对话框，复制螺丝的块名称，然后取消，如下图所示：

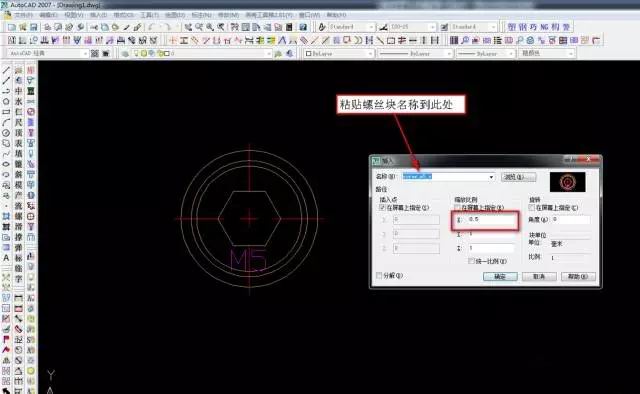

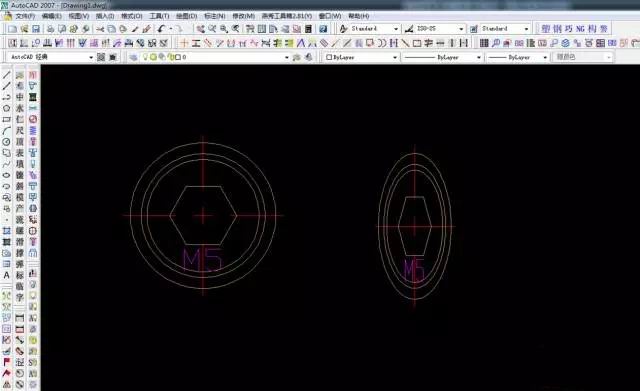

3.在命令栏中输入“i”,然后回车，弹出插入对话框，在对话框中的X窗口输入0.5，确定后任意点一个位置，就可得到我们想要的俯视图斜螺丝，如下图所示：

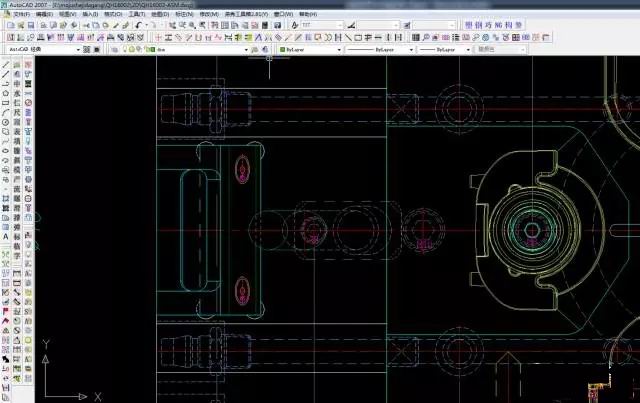

4.将俯视图斜螺丝移动到2D组立图的位置上，即可完美表达，如下图所示：
