在编程工作中，难免会碰到一些特殊的加工方式，例如燕尾槽加工

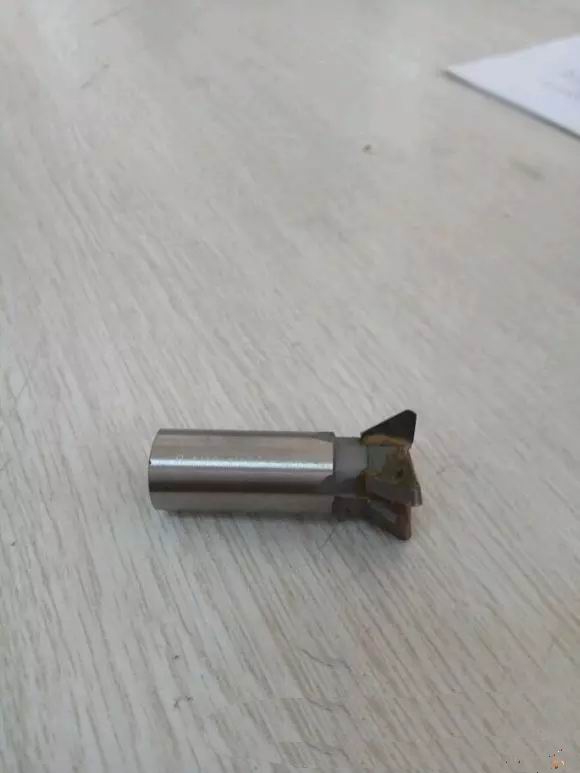

加工这种异形的位置，需要使用特定的刀具，燕尾刀


这种刀具，在UG编程中怎么设置编程呢？在这里给一些不了解的朋友们讲解以下选择边界的话，和其他的2D加工一样设置就好，这里关键的是看怎么样设置刀具

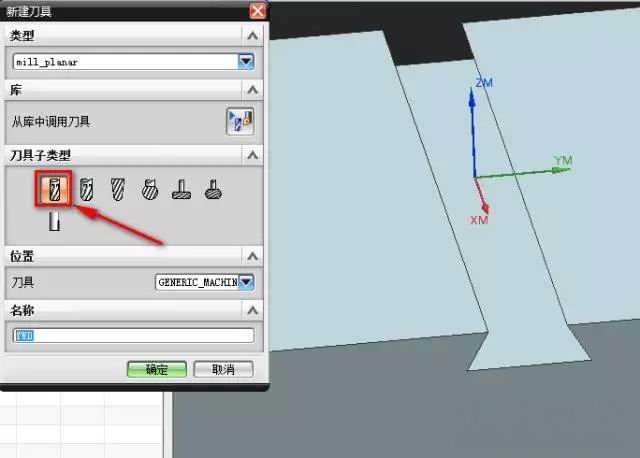

点击新建刀具按钮，来新建一把燕尾刀

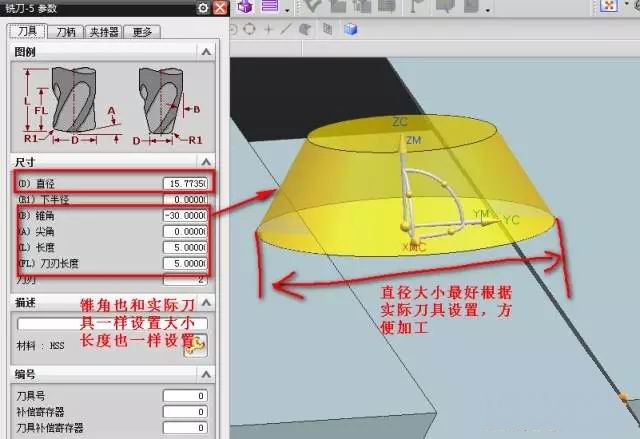

进入设置刀具参数界面，把刀具直径大小，高度，角度等参数都进行设置好
（尺寸根据实际刀具大小确定）

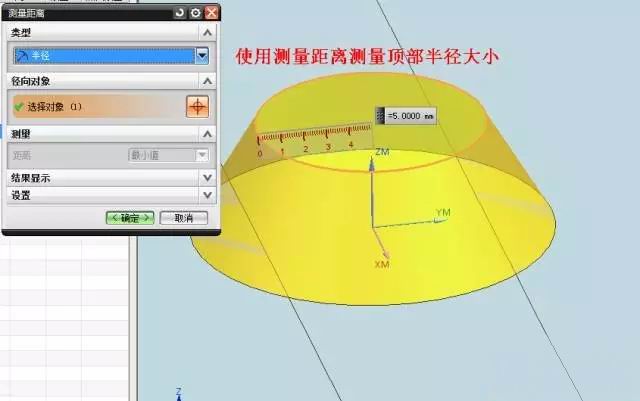

设置好燕尾刀刀刃部分以后，使用测量距离工具测量下顶部半径大小

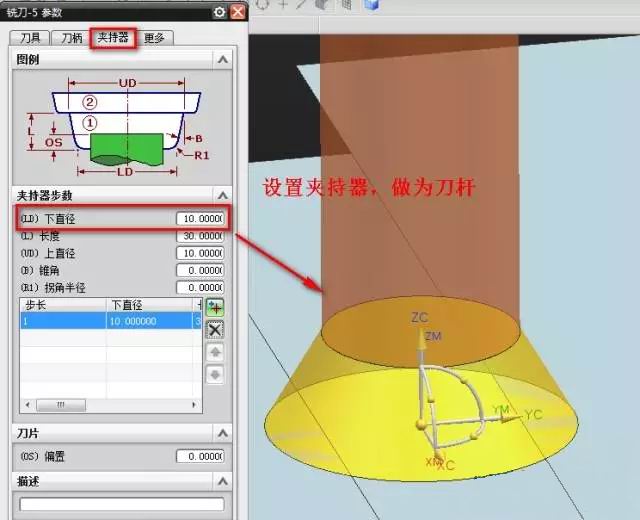

测量出准确尺寸以后，回到刀具参数界面，选择“夹持器”。设置一个夹持器作为编程刀杆使用

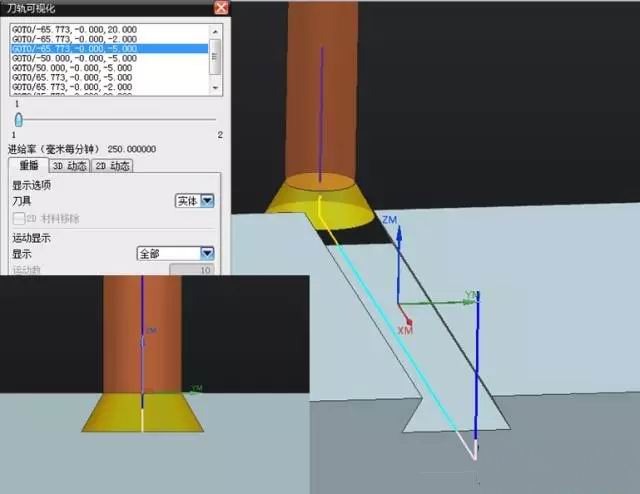

设置好刀具以后，点击确定，完成。返回操作界面，设置好其他的切削参数（和加工2D线一样设置），生成刀轨
