前几天与大家分享系列弹簧形状，基本原理都是通过螺旋线来构线，特征形状圆形与矩形这两种效果，在模具行业中经常都能看到，今天分享的是弹簧可变半径以及圆形上端半径比较小，下端半径比较大，像这种不规律的形状在UG中如何找到简单的方法绘制呢。

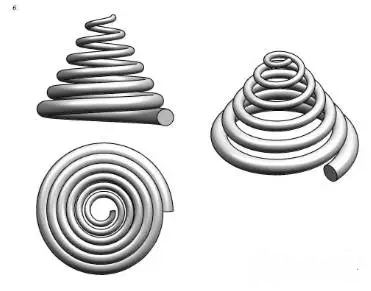

步骤1；如图下，提供的图纸并没有尺寸要求，我们的主要目的找到有规律方法绘制，最终达到图纸要求效果。

步骤2；首先在插入菜单里——曲线——螺旋线，圈数设置为6圈；螺距5MM以上；输入半径20MM；这种设置方式螺旋线是垂直ZC，我们最终的效果可变半径大小，选择（使用规律曲线）规律函数指定用三次方法。

步骤3；起始值；（半径为20mm）计算方法是从坐标零点开始计算向Zc ，终止值（半径为5mm）顶部计算。

步骤4；螺旋线已经构建完成，开始创建实体上端和下端半径大小都不同如何快速构建呢？

使用插入里——网格曲面具体里——截面——圆方式功能。

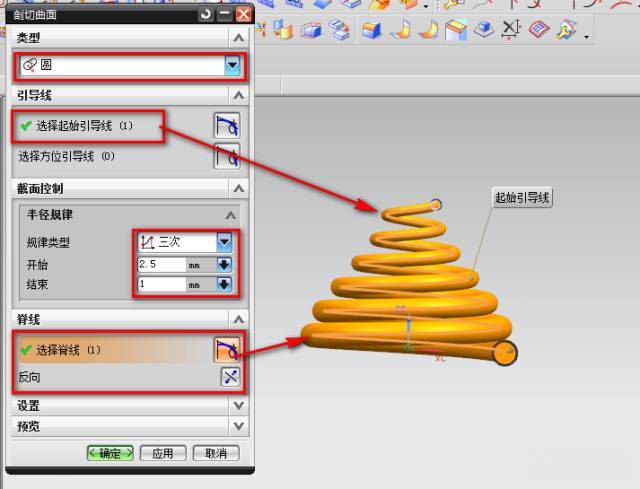

步骤5；选择起始的引导线《指定螺旋线》然后选择脊线《螺旋线》最后再截面控制——半径规律——规律类型选择用三次方法，设置开始为2.5——设置终止为1
