汽车产品的分型面往往都是一些复杂的曲面，很多模具设计师都想往汽车行业发展，但汽车产品不单单结构复杂，分型面也不好创建，如何能创建出完美的分型面，方法很重要，下面我来跟大家分享几种方法。

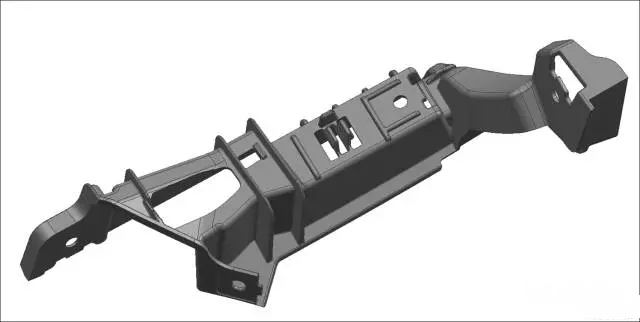

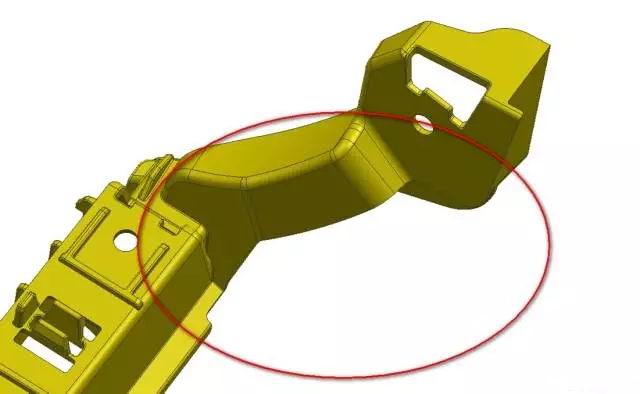

1.汽车模分模最怕的就是高低落差比较大的地方，如下图红色框所示，如何快速创建分型面？

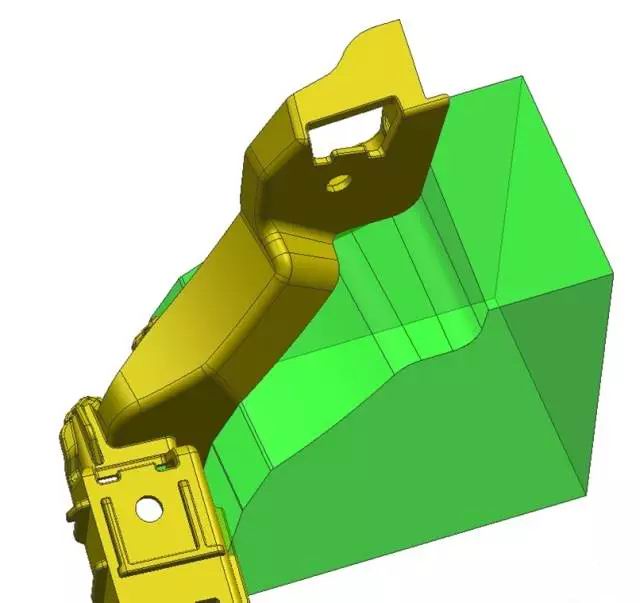

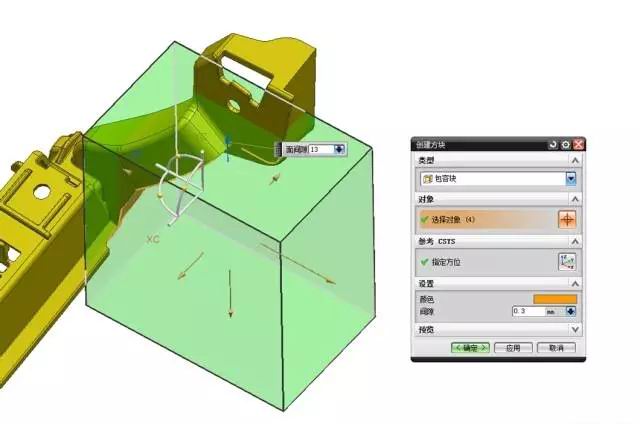

2.此类型的落差比较规则，可以用实体创建分型面。首先创建一个包块，如图所示

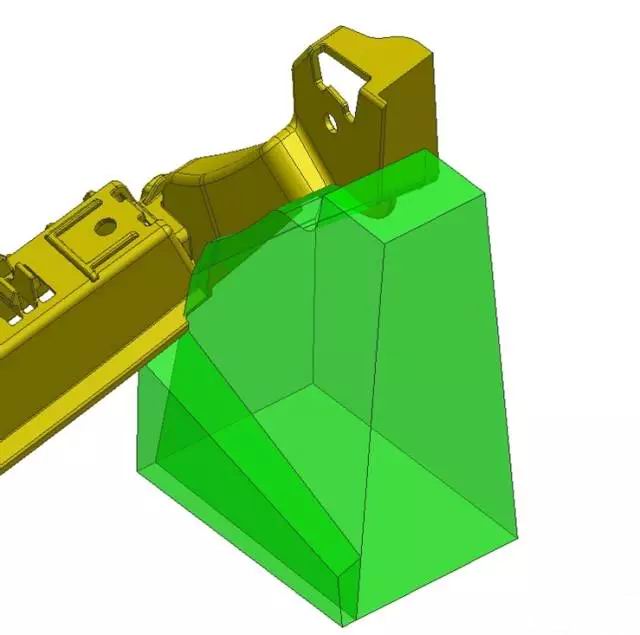

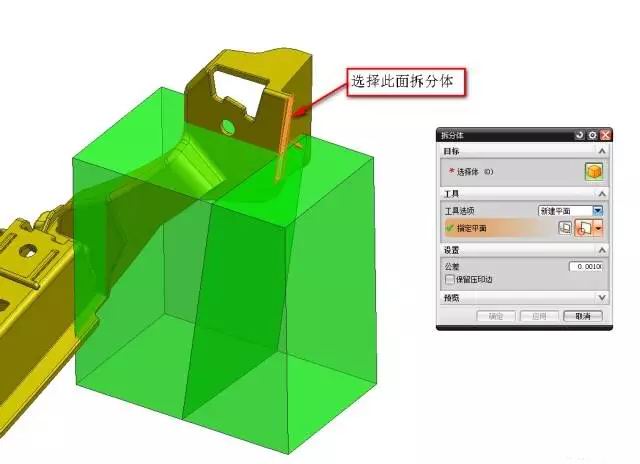

3.利用“拆分体”命令拆分包块，拆分工具面选择如图所示的面

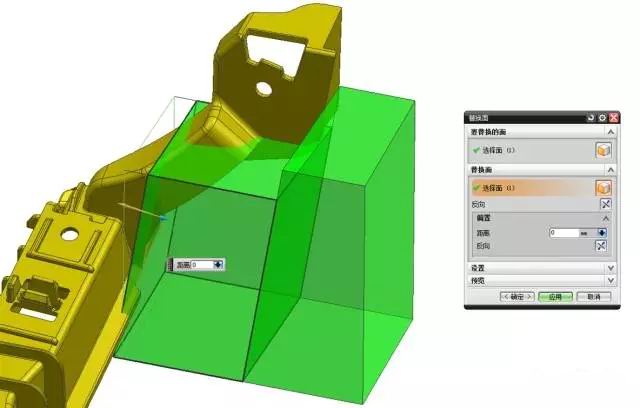

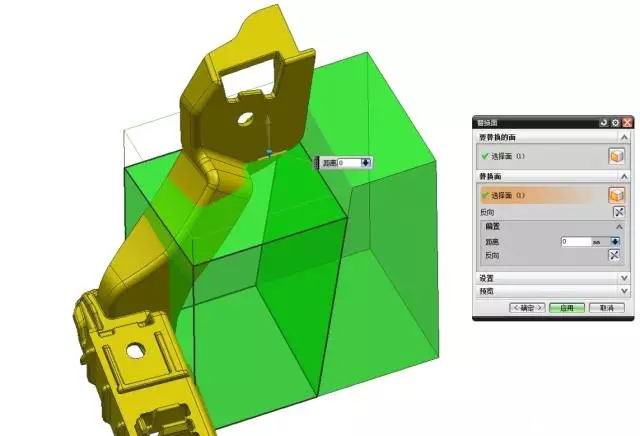

4.利用“替换面”命令将包块的面替到产品的分型面上，如图所示

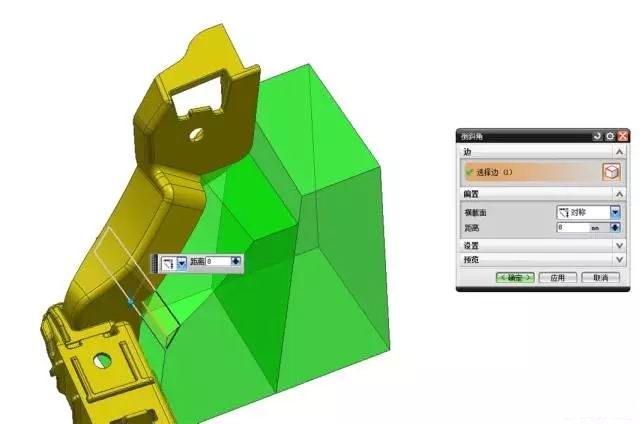

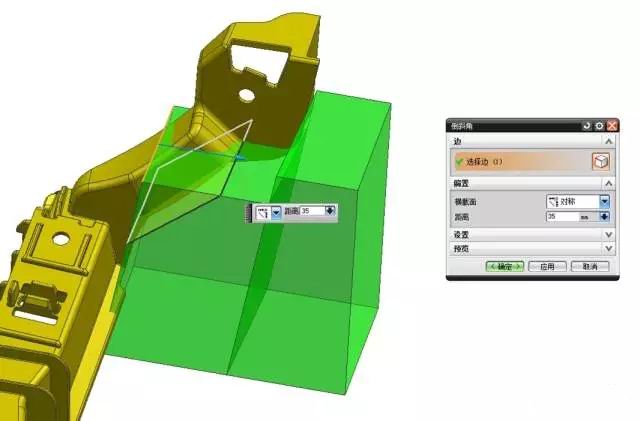

5.利用“倒斜角”命令任意倒斜角，如图所示，目的是创建一个面，便于替换到产品的分型面上

6.利用“替换面”命令将包块的面替到产品的分型面上，如图所示

7.用同样的步骤倒角再替换，结果如图所示

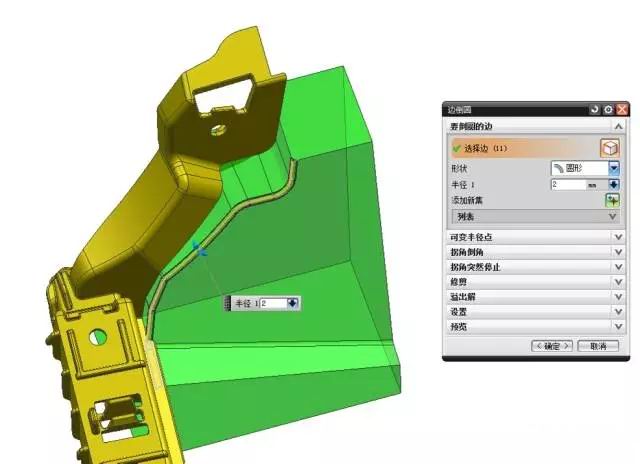

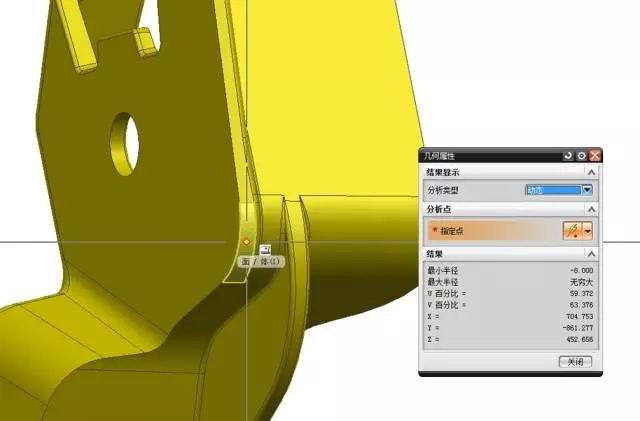

8.利用“求和”命令将包块求和起来，然后再用“几何属性”测量分型面上的R角是多，再用“边倒圆” 命令倒圆角，结果如图所示

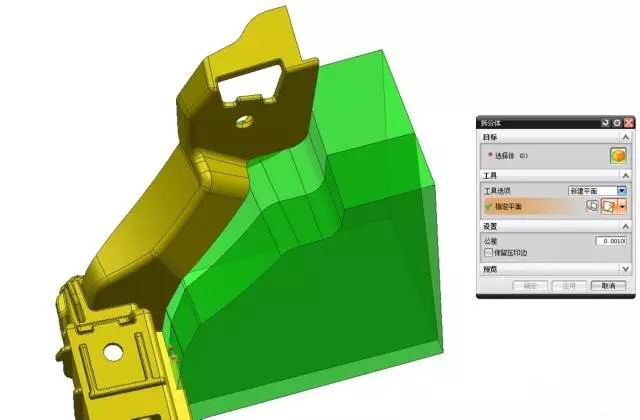

9.利用“拆分体”命令分割包块，分割面如图所示

10.利用“替换面”命令替换到产品分型面上，结果如图下图所示

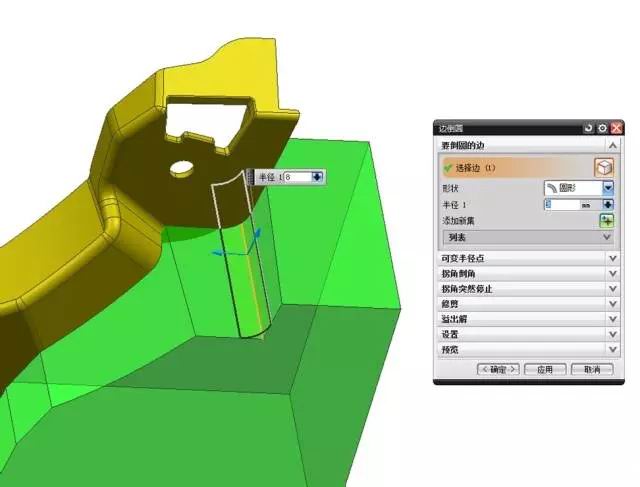

11.利用“求和”命令将包块求和起来，然后再用“几何属性”测量分型面上的R角是多，再用“边倒圆” 命令倒圆角，结果如图所示，完成高低落差位产品分模。
