在产品设计中构建前先了解产品很重要，以及从视图的角度来构建任何的产品，很基本的三视图，俯视图，前视图，则视图，三视图并没有规定先从那个视图开始构建，这方面是需要根据产品形状而定灵活切换的，本贴案例是通过前视图和则视图，两视图捕捉第三视图，如图下说明。

步骤1；IGS格式导入UG中逆向点云的产品形状，注意事项首先要（定位）然后再分析产品与思路，简单的去拆分思路方法，红色点以上分为顶部区域，红色点以下分别为另局部，可以了解为分开两个局部后再倒圆角。

步骤2；先从正面的前视图中心曲线开始绘制 红色点的位置是圆倒角 注意要拐角，然后再绘制则视图的曲线。

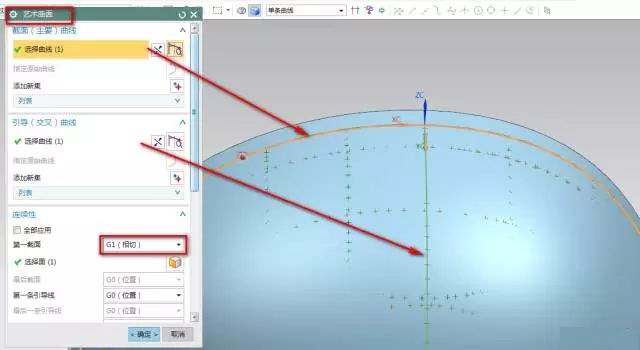

步骤3；其实顶部的局部像U形，不能够直接构建网格面，所以得先拆分两个曲面，其一用艺术曲面功能，通过截面线和引导线来完成。

步骤4；顶面只需要半圆形的曲面，所以将******的曲面用修剪片体功能 剪掉。

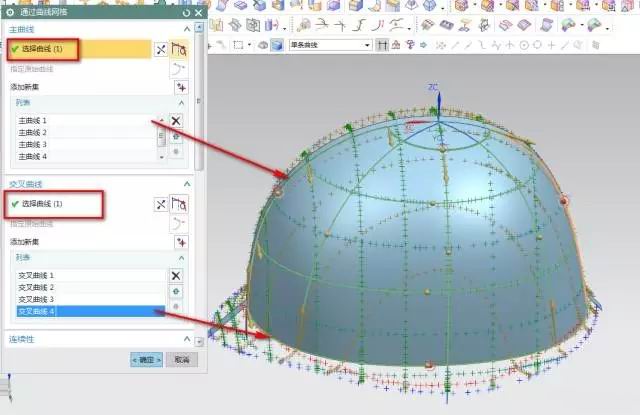

步骤5；其二通过曲线网格构面，添加几条截面线和引导线来控制曲面的视图的饱满度趋势。

步骤6；然后在前视图中通过曲面上曲线，调出另外的局部的相交线。

步骤7；再通过艺术曲面功能绘制下面的局部区域，通过两条截面线和一条引导线，注意事项这两条截面曲线是产品的主要外观面要做全相切。

步骤8；开始处理的产品轮廓线的位置，轮廓是蓝色点云 从前视图绘制曲线，最后把多余的部分的曲面修剪掉。

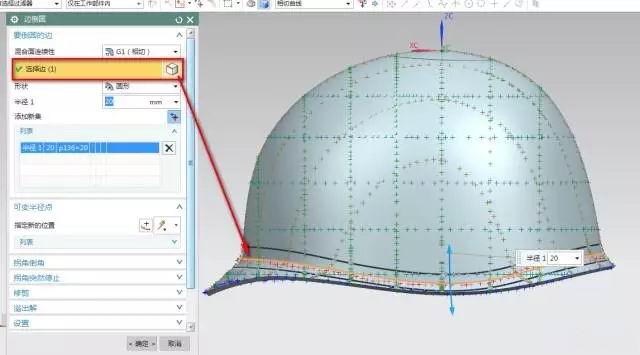

步骤9；两个局部的片体用修剪和延伸里的制作拐角功能 ，然后处理的红色点位置用边倒圆半径为20。

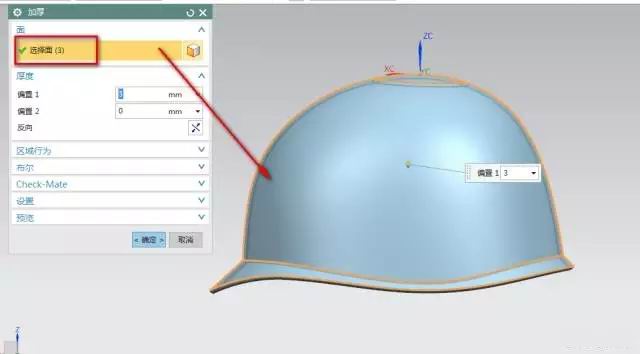

步骤10，然后通过加厚功，算计是法向的方式，不能够直接用沿矢量的方式不然会出现非常尖锐的曲面。

步骤11；最终绘制一半然后再镜像几何体，整体就自然完成了，谢谢关注。
