出火花图是编程人员必须掌握的一部分，虽然现在有外挂辅助出图，但是有时候还是需要更改图纸上的一些内容，更或者需要手动去出火花图。外挂虽好，但是有些知识还是不能遗弃。今天要讲的是关于制图坐标。

一、工件四面分中、标注数据前先要定坐标。定义出工件的中心点，选择2D中心线，选择最大外形对边线定义出中心线。

二、插入--尺寸--坐标，选择中心线交点定义坐标，点击一次即可

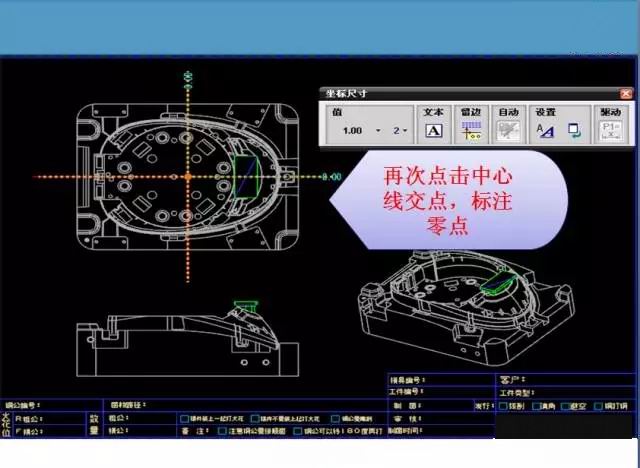

三、再次点击中心线交点，标注出零点（如下图所示）。如果此时退出了坐标，只需再次打开坐标指令，点击一下坐标（下图红色箭头指示），点击后相对于激活了坐标，接着可标注。

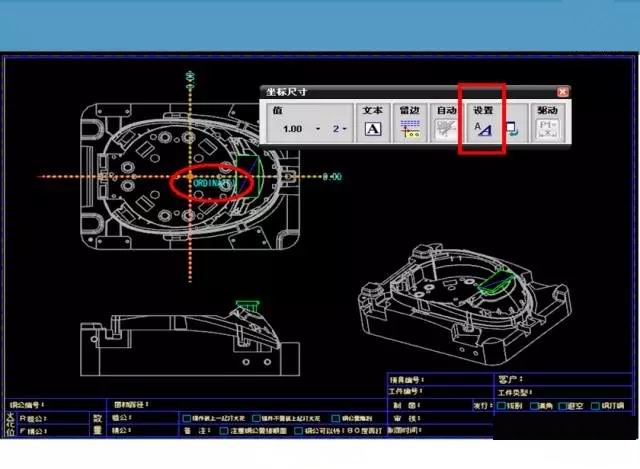

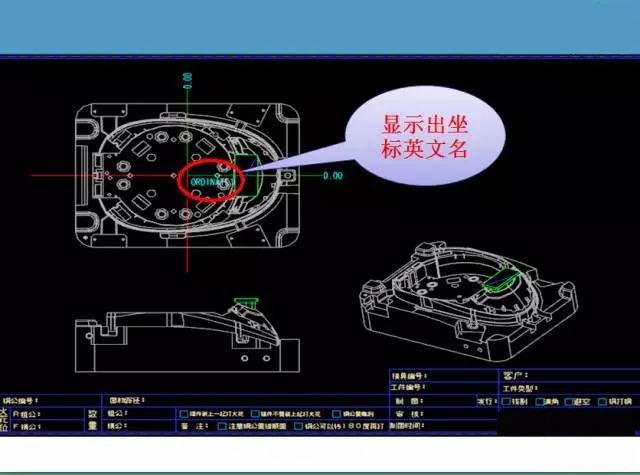

四、如显示出坐标英文名(ORDINATE), 双击英文（坐标）--打开设置--标注尺寸样式--坐标--显示名称样式。坐标集名为显示英文名。改成不显示则不显示英文名。
