随着UG软件的广泛运用，UG出工程图纸陆陆续续的被一些企业接受，但很多模具设计师对UG制图模块的命令都不熟悉，要想用UG软件出图，必须掌握制图模块里的命令，今天我跟大家分享UG工程图局部剖与局部放大视图的的用法。

1.UG工程图局部剖的用法

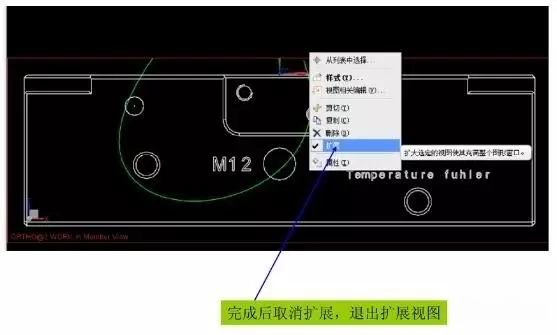

（1）选择要生成局部剖切的视图，单击右键，选择扩展，用样条曲线定义要局部剖切的区域，完成后取消扩展，退出扩展视图

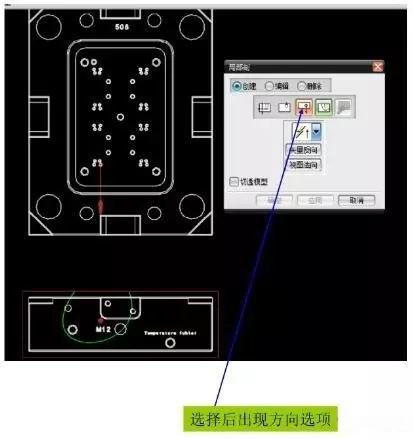

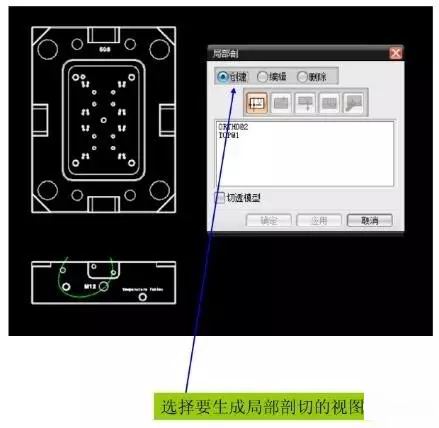

（2）选择要生成局部剖切的视图，然后选择局部剖切的位置，选择后出现方向选项，确定后出现剖切范围选项，选先前做好的曲线

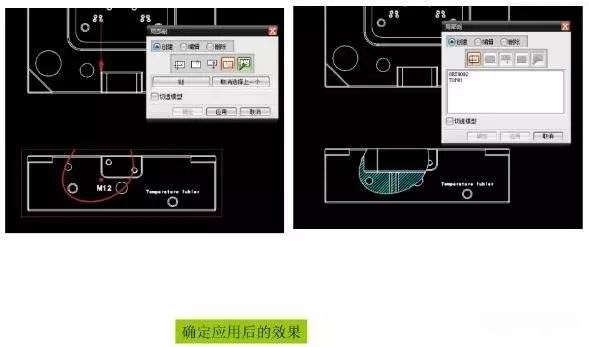

（3）完成后的效果如下图所示


2.UG工程图局部放大视图的用法

（1）点击局部放大视图的命令，类型选择按拐角绘制矩形，指定要局部放大的部份

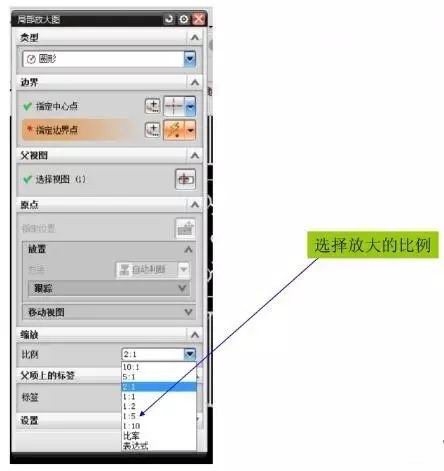

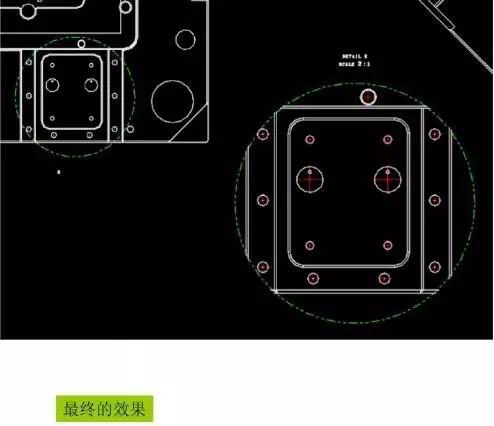

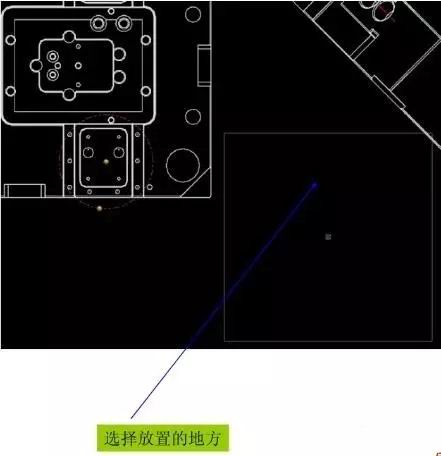

（2）选择放大的比例，然后找一个位置放置局部放大视图，结果如下图所示：
