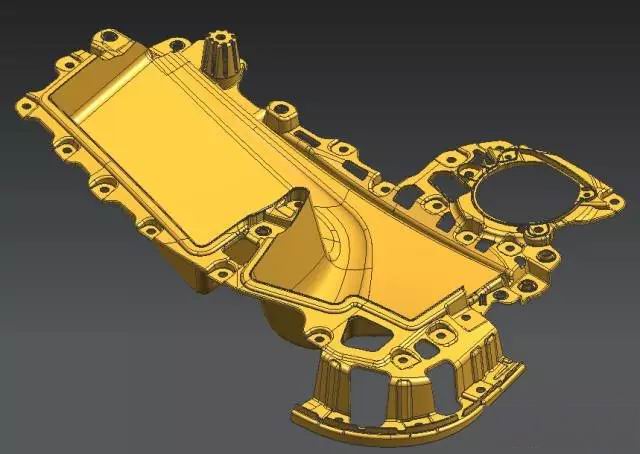

汽车零件形状怪异，分型面也相对复杂，下面我们一起来看看该产品分型面的构建思路，我们先从堵孔做起。

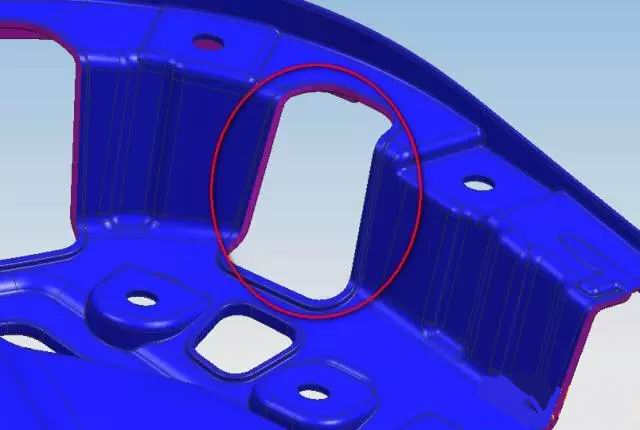

例如下图圆圈中的孔位，通过斜率分析，明确了分型线的位置，有了分型线我们再通过UG指令来做出合理分型面。在做分型面之前，很重要的一个就是我们的思路，我们需通过观察产品形状及面的走势来确定分型面的构建方式。

做分型面有实体法也有片体法，具体用哪一种需根据产品形状来判定，例如下图孔位我们需用片体法分模；面不规则，无法替换所以用不了实体分模，对于下图产品孔位来说，我们可以先桥接线再做网格面，先做桥接线，起始和结束均控制相切。

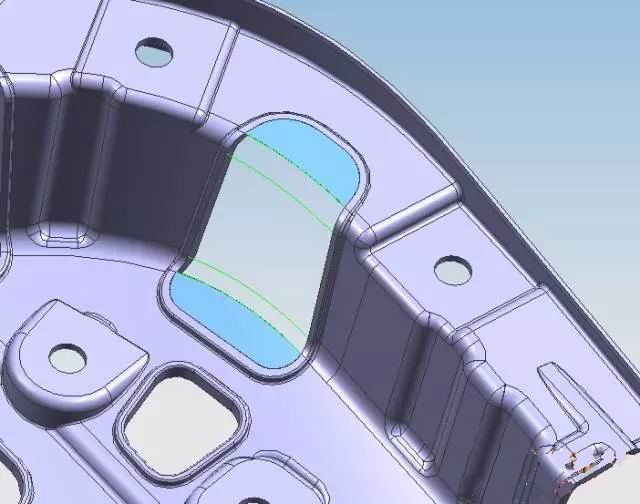

用扩大+修剪片体做好上下两个面

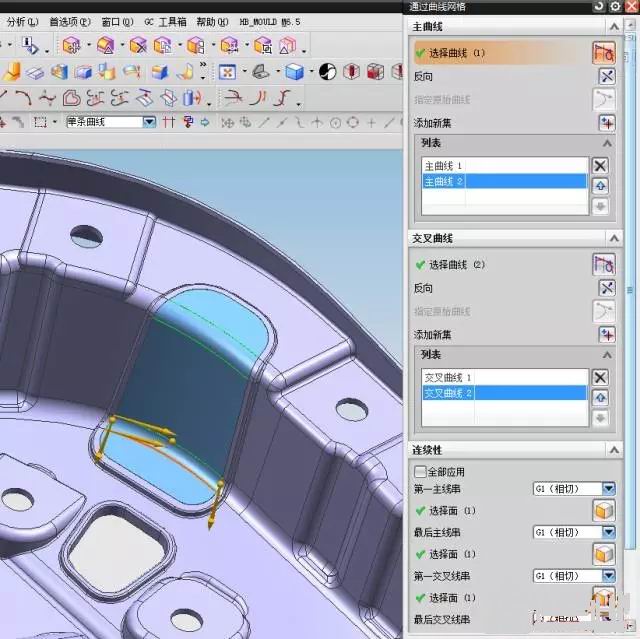

用网格面做好其余三个面，控制好相切

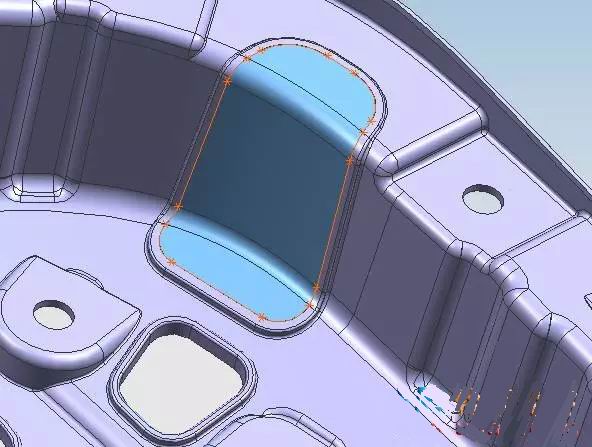

缝合后如下图效果
