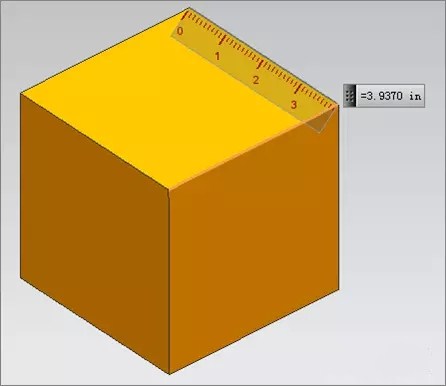

有时候做出口模会遇到客户设计好了模具全3D，设计师只需要出图的情况，当我们用UG打开图档时发现是装配好的图档而且测量单位是英制的，我们可以通过分析-单位来修改为公制，但只能一个一个零件来修改，工作量太大，在这里我们来介绍一个简单快捷的方法：

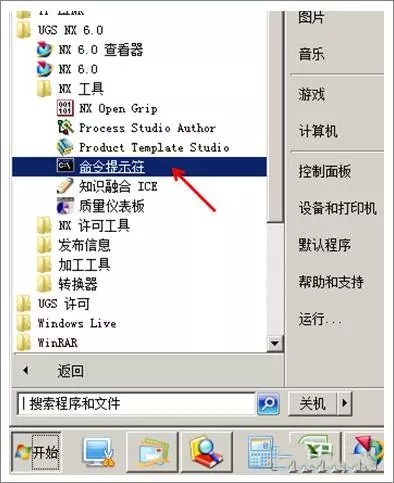

1、打开UG命令提示符

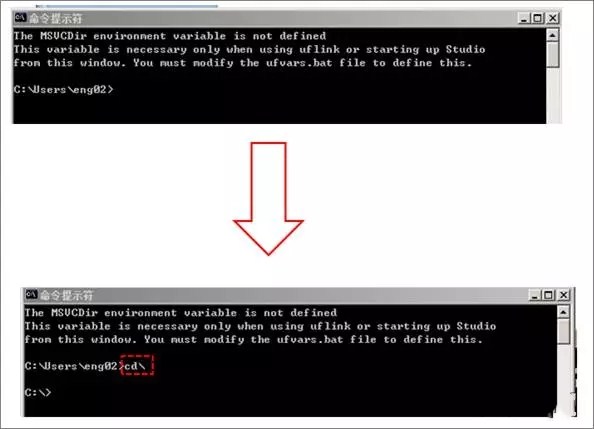

2、键入CD,进入C盘根目录

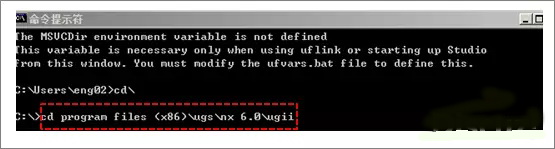

3、键入Ug的起始目录   cd program files (x86)ugs x 6.0ugii

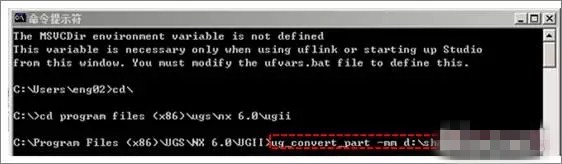

4，键入ug_convert_part  –mm d:sharemodel.prt  -y

其中d:share为要转换装配图的路径；model为要转换装配图的图档名字。

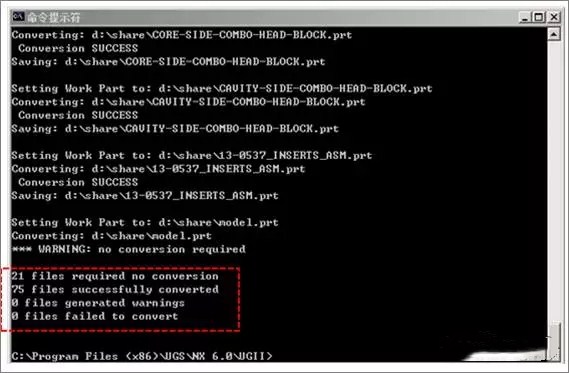

5、看见以下提示说明所有图档已转为公制。
