我们从事模具设计，遇到客户更改产品图那是常有的事，遇到改图我们要进行核对，找出更改的地方。一般情况下我们是把新旧两个产品图重合的放在一起，然后设置不同的颜色，通过观察找出更改的地方。但这样的方式很容易遗漏，特别是图形复杂的产品。这里和大家分享一个UG的模型比较功能。这是一个比我们用肉眼观察更加可靠快捷的对比方式。

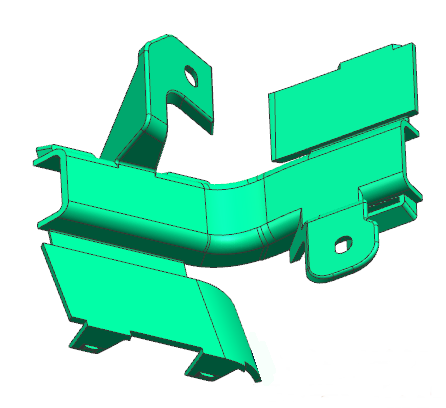

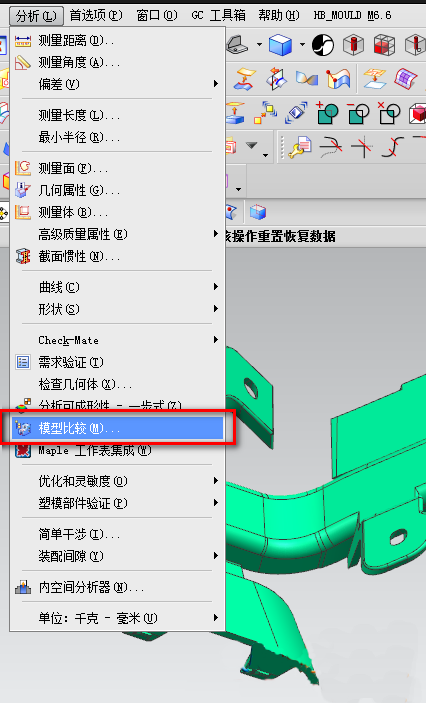

           首先我们分别打开新旧两个产品图两个窗口，在任意一个窗口点击分析-模型比较，然后选择目前窗口的产品

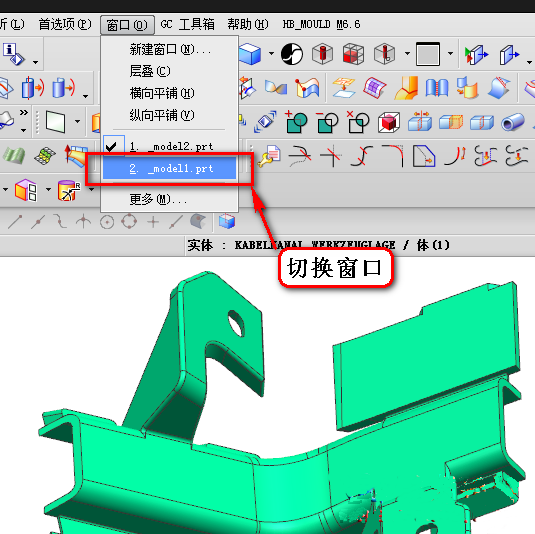

           选择了第一个产品后，直接切换窗口，然后选择另一个窗口的产品

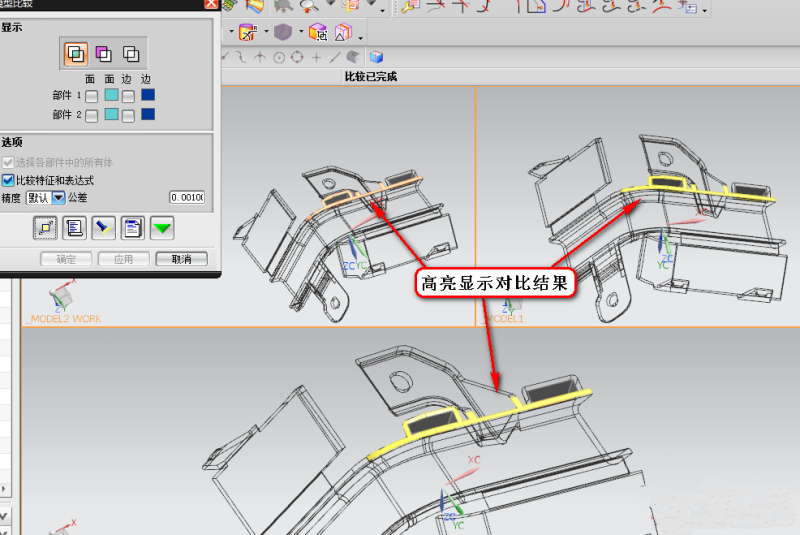

            两个窗口的产品都选择了之后就直接进入到了对比的显示方式，点击应用，对比两个产品不同之处会以高亮的显示出来。



3 _5 A& T/ o) m/ }. n

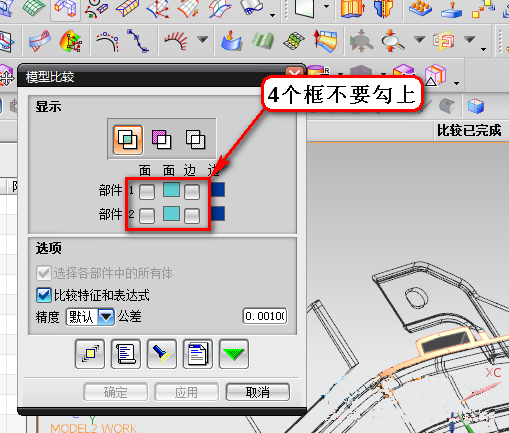

           这样的对比方式就比我们平时常用的把新旧两个产品图重合的放在一起，然后设置不同的颜色，通过观察找出不同的方式更加的准确快捷。要注意的是下图的4个框不要勾上，这样是把面和边都取消显示，对比效果更加清晰。
