滑块是我们模具上最常见的模具机构，那么模具设计不可不知的镶件和滑块座的几种连接方式，你用过几个？

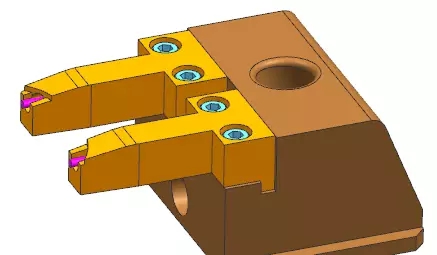

方式一：利用T位进行限位，镙钉锁死。加工方式也简单，滑块座割一个通槽，攻几个锁镶件的牙，就可以了。更换镶件也方便。甚至都不需要拆模都可以换镶件。缺点就是镶件左右缺少定位。

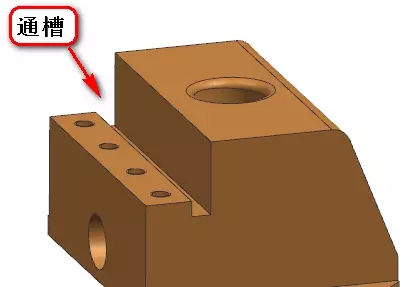

加工方式也简单，滑块座割一个通槽。

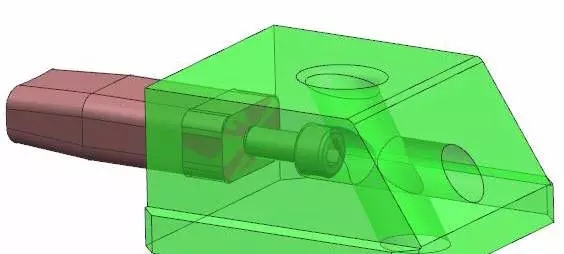

方式二：镶行位镶件，用镙丝拉紧，常见于行位稍大些的场合，行位座与介子分开加工，可以采用不同的料并方便改模。

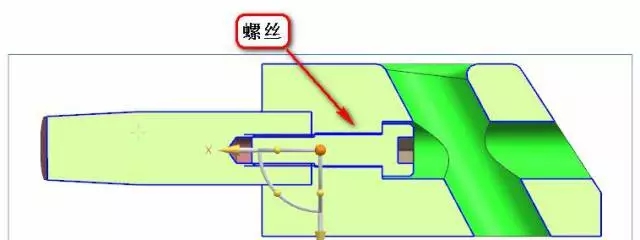

不过要注意的是，如果螺丝和斜导柱孔干涉时，螺丝要深进去，避免和斜导柱产生碰撞
方式三： 在多个小型芯时，采用压板的方式，最好如图所示，压板下端有一平台进行定位。

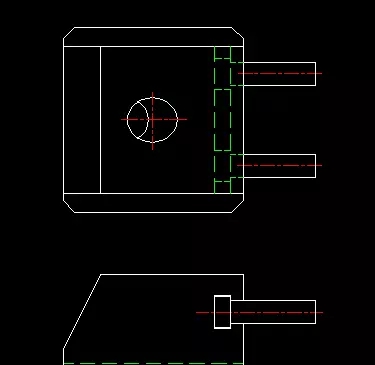

方式四： 在行位座上线割一趋位，常用于过桥的行针，不过如果并排的针太多，这样的方式可能在装模的时候不好装，因为镶针行位上并没有完全固定住。如下图。

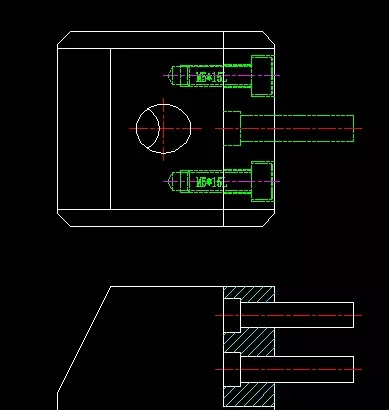

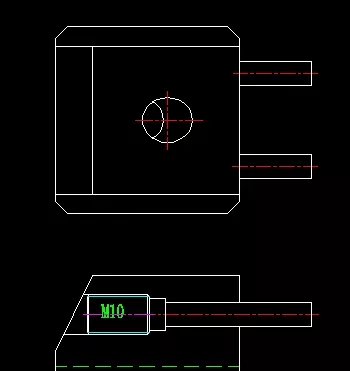

方式五： 常见的镶针固定形式，底部用无头镙丝锁紧，加工方便。不过要注意避开斜导柱孔

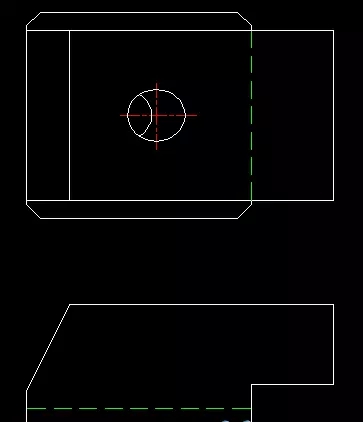

方式六： 原身留，常见于较小的行位，这种做法基本淘汰，最大的缺点是修改更换不方便。重做的工作量太大！
