今天要跟大家分享的内容你绝对值得拥有，使用拉伸时产生红色爆炸点，拉伸后是片体。这个问题你是否头痛过？别告诉我你没有碰到过，下面让我们来一起学习如何解决这种问题。

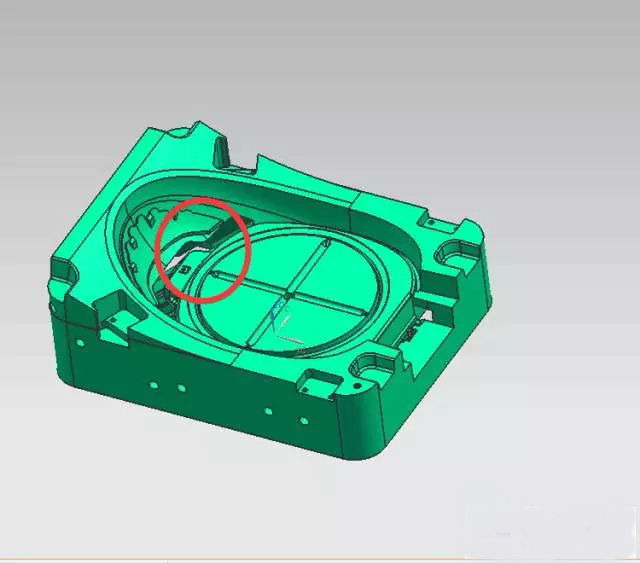

一、图一红色圈内为需要拆电极区域，区域相连面过多过大不好观察，直接在上面拆电极需要修剪的地方会很多。

  （图一）

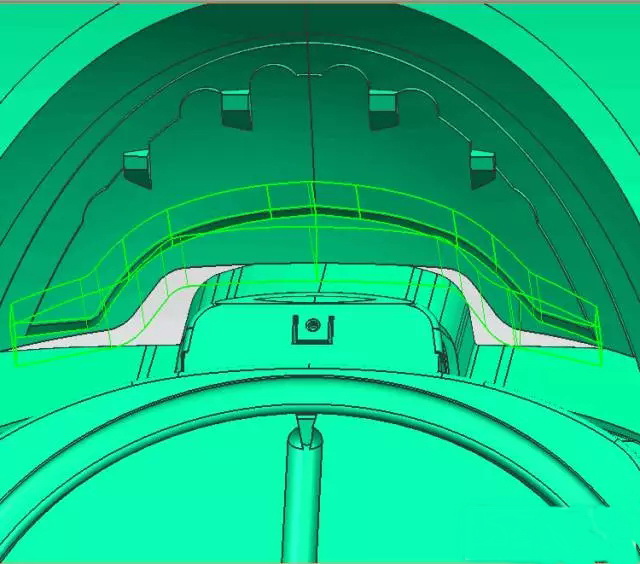

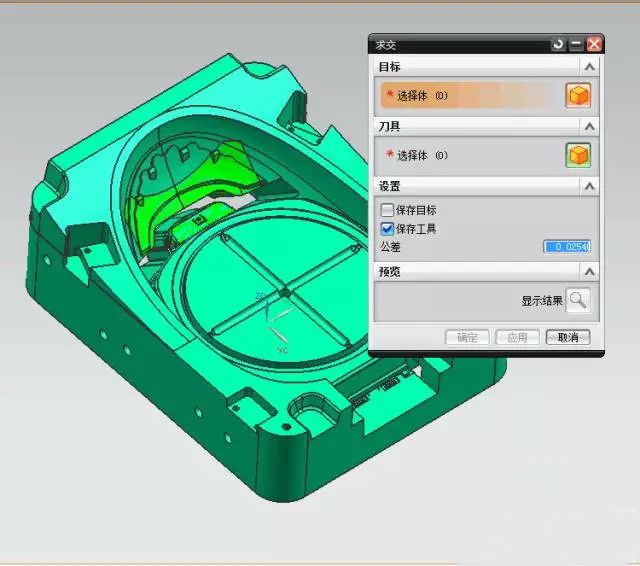

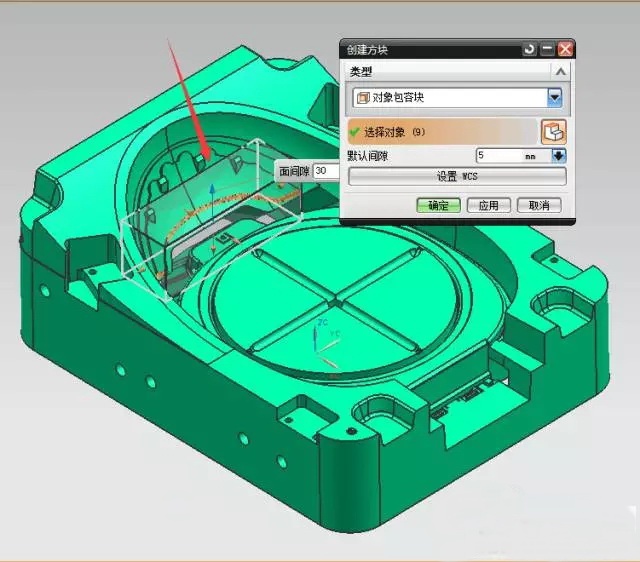

二、通常这种情况，很多人会选择复制一个工件，对工件用拆分体砍一部分出来。其实我们可以做一个箱体，与工件求交。这样就可以获得我们所需要的部分。如（图三所示）

 （图二）

 （图三）

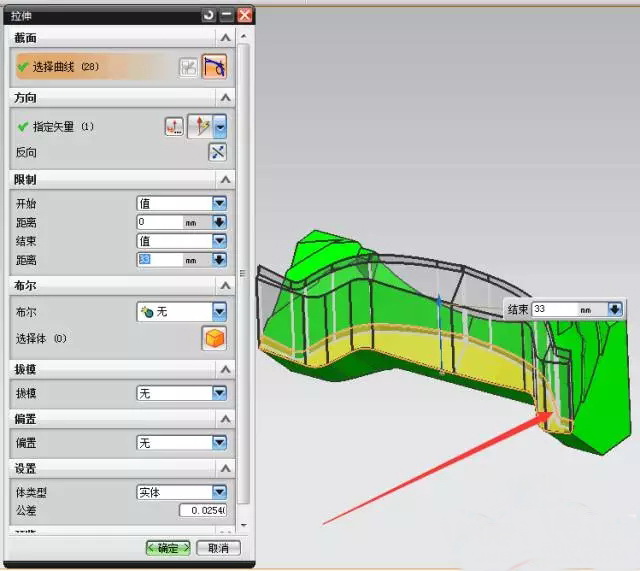

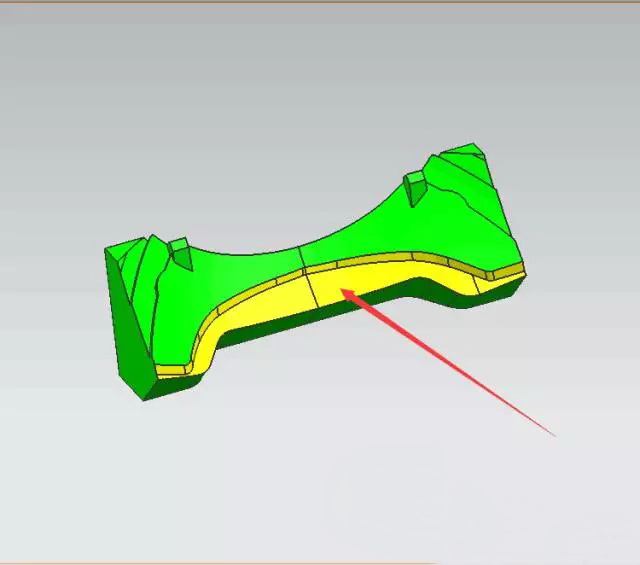

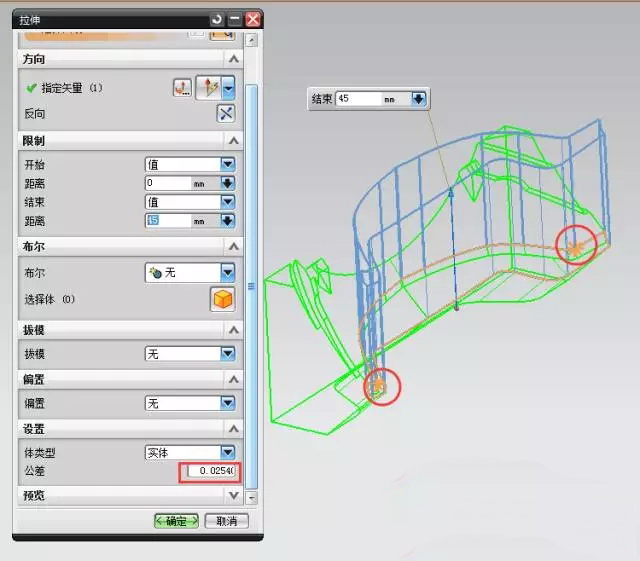

三、图四黄色面为需要拆电极部位，我们可以选择拉伸制作电极放电部分。但拉伸时产生红色爆炸点，如图五红色圈内所示。这时候可以尝试去调试公差，但是调公差后还是不行，产生的是片体（如图六）。

 （图四）

（图五）

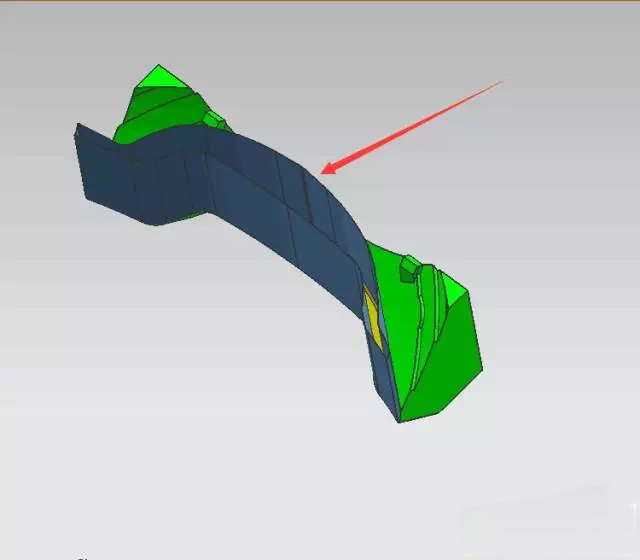

 （图六）

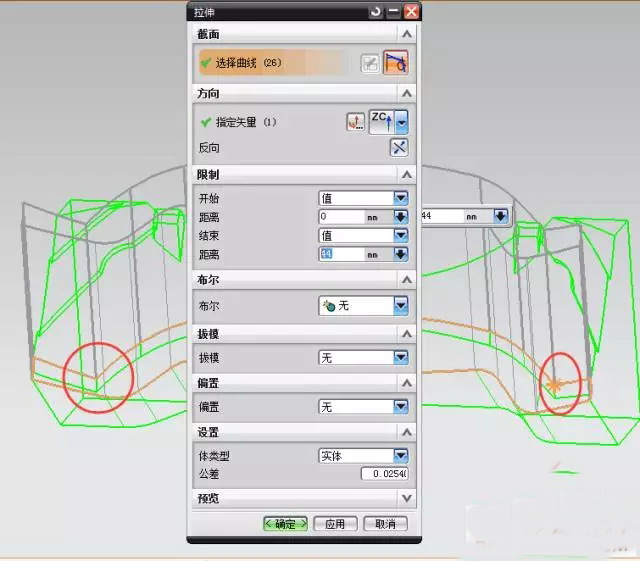

四、我们把产生红色爆炸点的两个R角去除，拉伸后发现。左边位置的爆炸点消除，可右边的依然存在。拉伸后依旧是片体。

 （图七）

（PS:这个时候你是否开始头痛呢？接下来让我们来看看下面的决解方法）

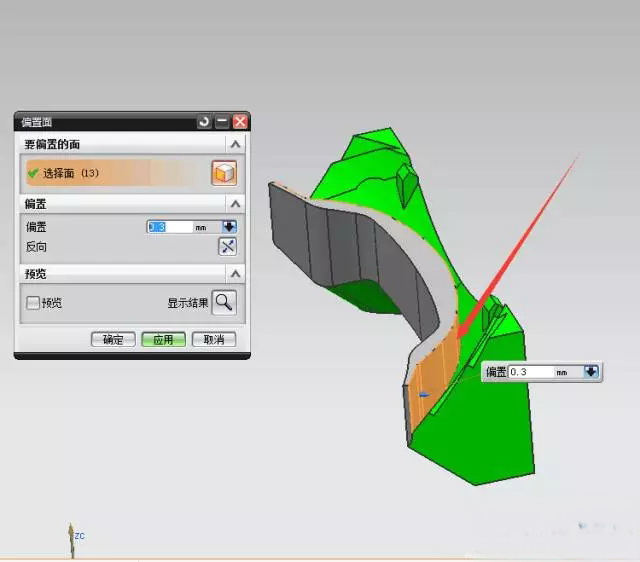

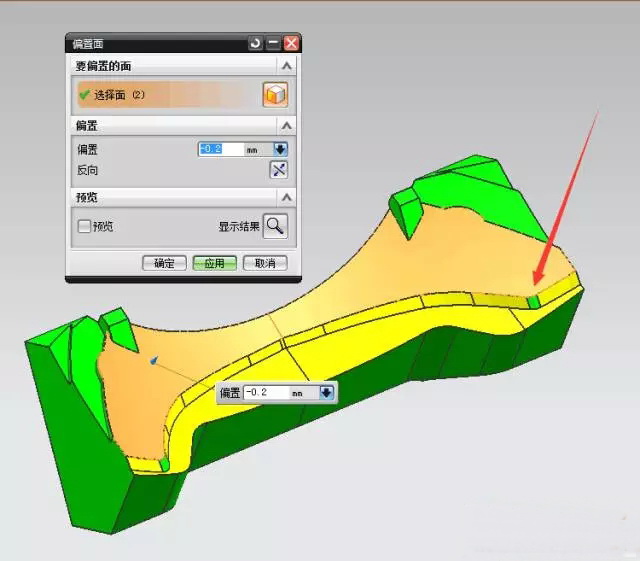

五、其实我们可以分析，产生爆炸点的原因是因为面与面相接时最高点已经超出曲率产生变形。我们只需要把产生爆炸点的最高面，适当的往下偏置一点，使这个面不要超出曲率。再去拉伸，爆炸点消除，拉伸成实体。

 （图八）

（图九）

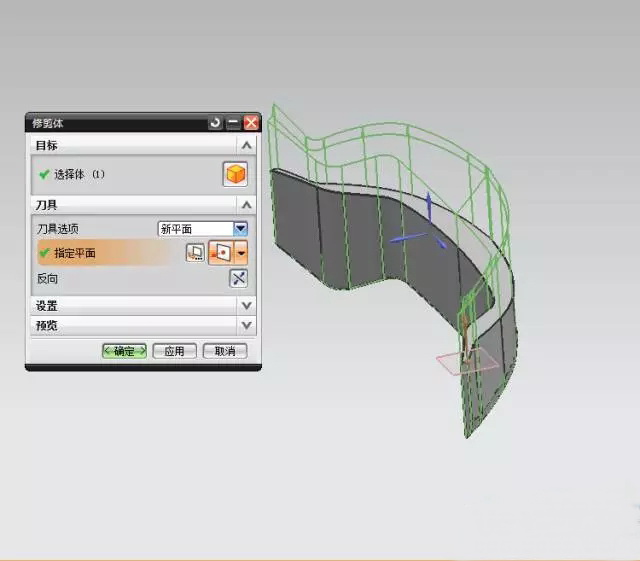

六、我们再来修剪其他部位，把顶面部分用修剪体砍平，再把侧部的面偏置出去。

 （图十）

（图十一）

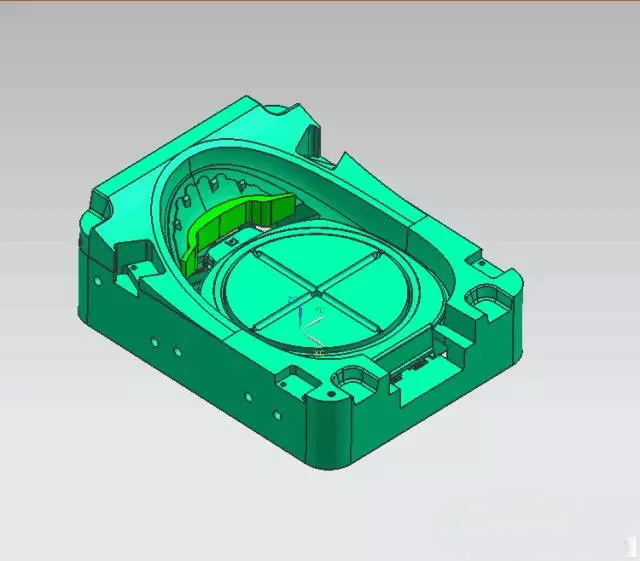

七、返回工件注意观察是否有过切，电极放电部位OK。

 （图十二）

 （图十三）
