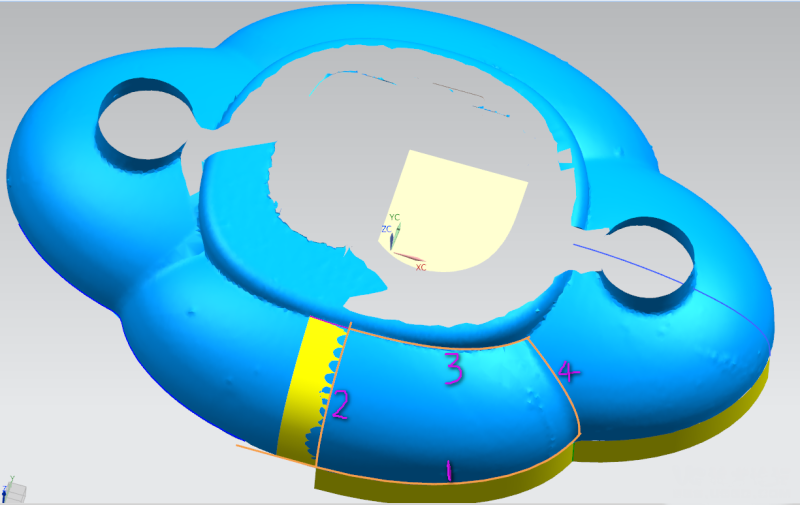

根据了解产品的底座外观面要求挺顺滑饱满度，另外构线时要按照顺序，第一条曲线是最底部平行桌地面，所以一定在俯视图草图中构线，第二条曲线在侧视图的中间线也是要求平面中构线，以及对称的产品要做呼应相切缓冲过度，第三条曲线端点一定和第二线做相切，第四条载面线尽量向右边做长一些。

步骤1；因为另外的特征曲面的边境可做参照着基准面上，每条曲线是否顺滑够饱满可打开分析菜单里——曲线——显示曲率梳。

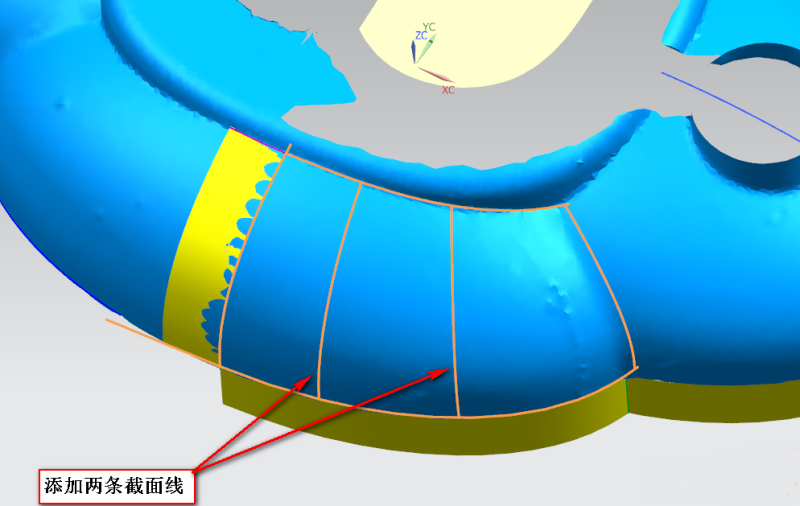

步骤2；创建网格曲面最基本要求四条边境，但是网格远远达不到与小平面体贴合时可以添加多条截面是常见，加截面曲线是便于控制网格的光顺和精度。

步骤3；创建网格曲面最合理就是如图下口字型，注意主线串和交差曲线的拐角角度是90度才算最合理。

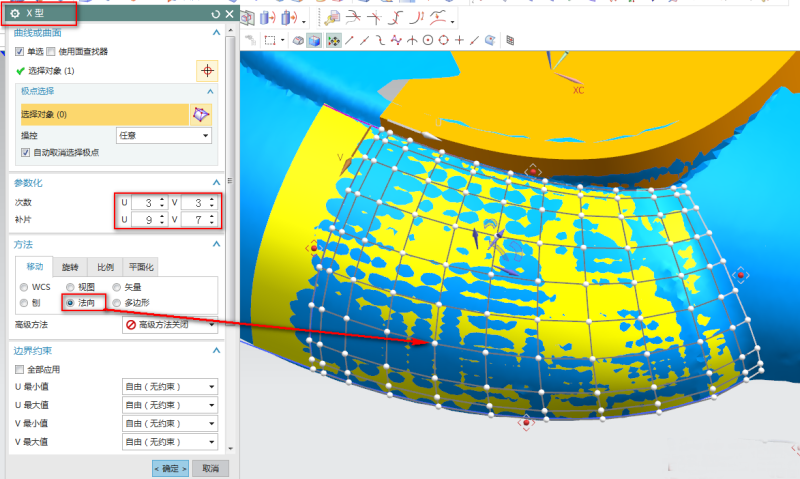

步骤4；在STL小平面体中，创建的网格曲面与参考体只是比较接近，但是还没有达到最合理的精度要求，所以我们再用X成形功能调动，注意第二条曲线要求呼应缓冲相切过度在调动X成形时三条线的点就不能调了否则导致无法相切顺滑了，做产品设计一定要了解产品有哪些要求。

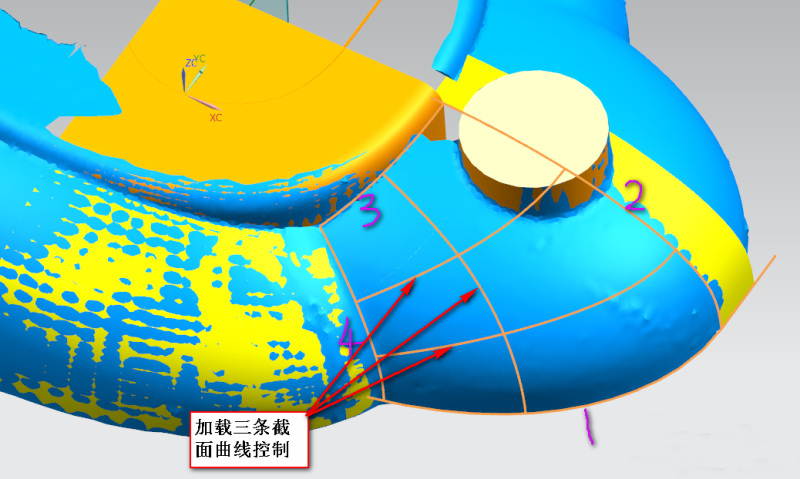

步骤5；另外的区域与刚刚所讲到的内容一样的，构建曲线时按照图下顺序以及添加几条载面来控制。

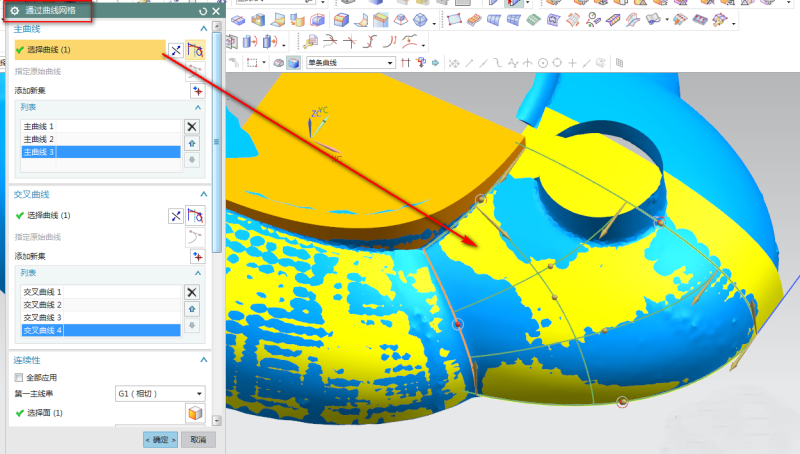

步骤6；然后再创建通过曲线网格功能，但是与小平面体的参照面还有些偏差。

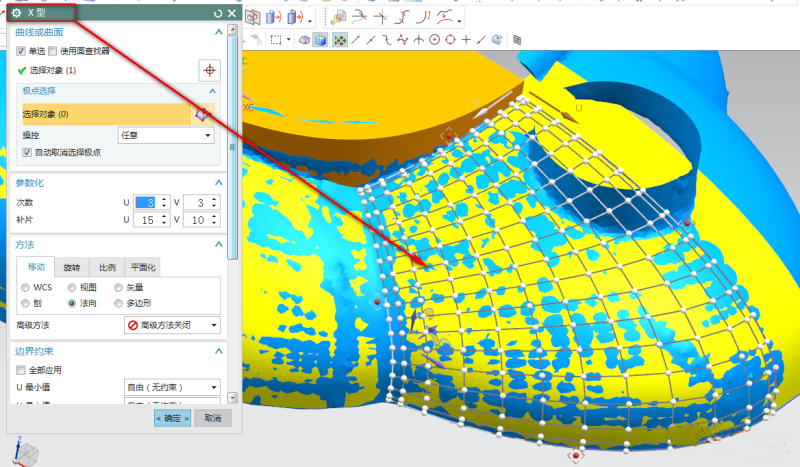

步骤7；最后再用X成形，U V 可添加多条曲线的点，调解精度时用面的法向。

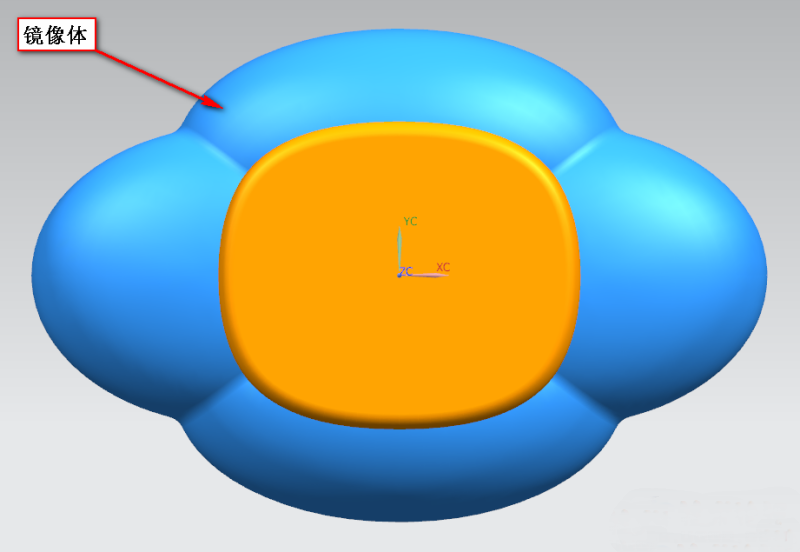

步骤8；整体的底座是对称产品，只需要做四分之一然后镜像体。
