通常我们在编程完成后模似都是刀具模似看不到机床的实际运动，其实UG也可以像VERICUT一样实现机床仿真模似。

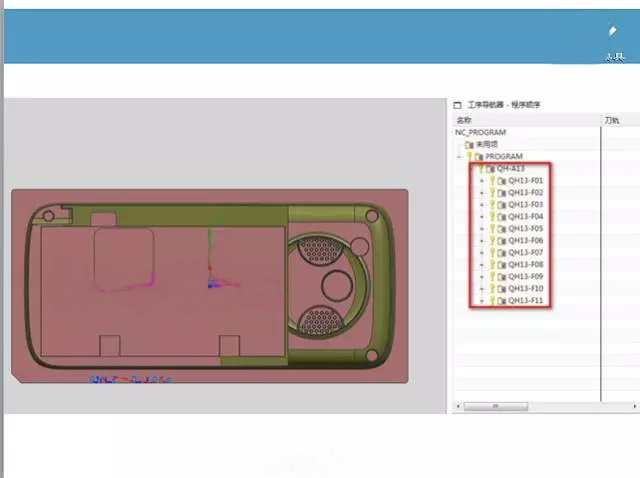

1、首先打开一个有加工程式的图档，要求把刀号，实际刀长，刀具夹持器设置好，如下图：

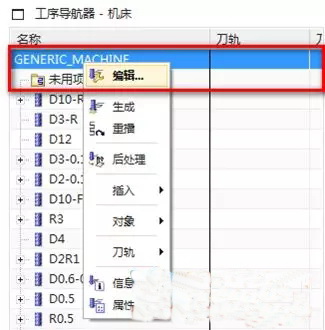

2、在机床视图查看程式，点击顶项文件夹右键－编辑，如图：

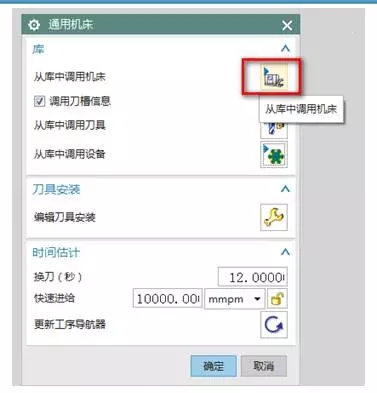

3、点击从库中调用机床，如下图:

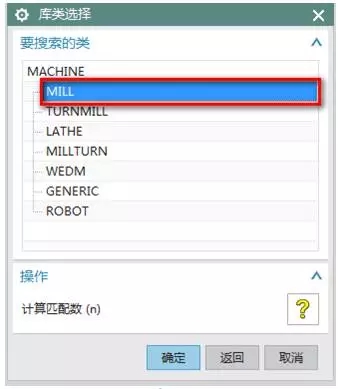

4、按下图选择MILL类型，如下图：

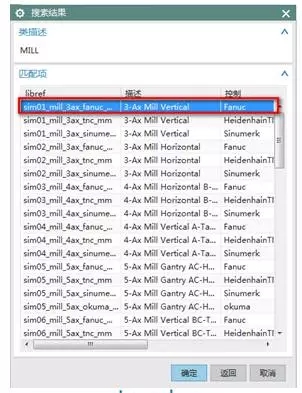

5、选择Fanuc控制系统3轴机床，如下图：

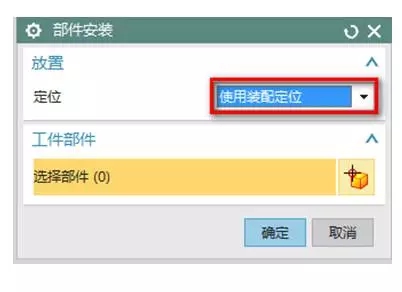

6、选择用装配定位，如下图：

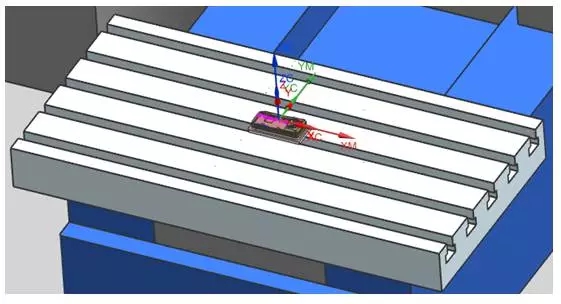

7、选择加工工件与机床配对，这是最好关键的一点，如下图：

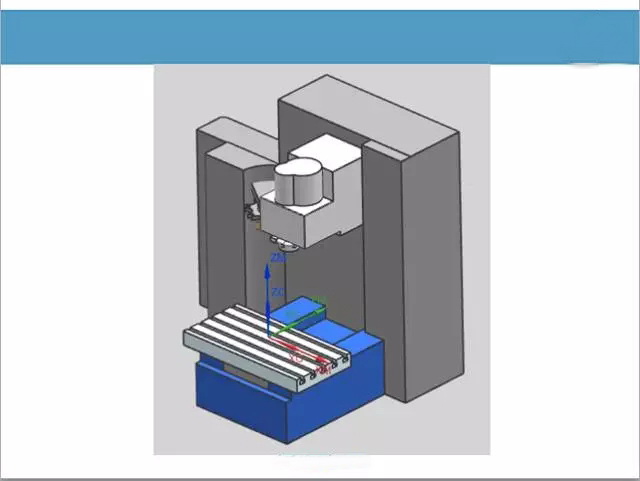

8、装配完成如下图：

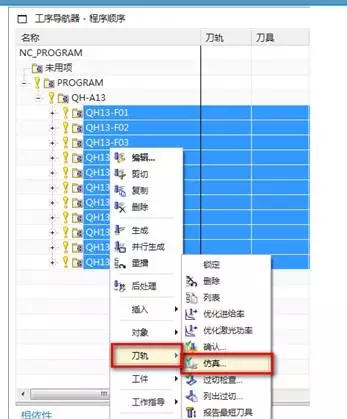

9、选择上所有程式，右键－刀轨－仿真准备开始机床仿真，如下图：

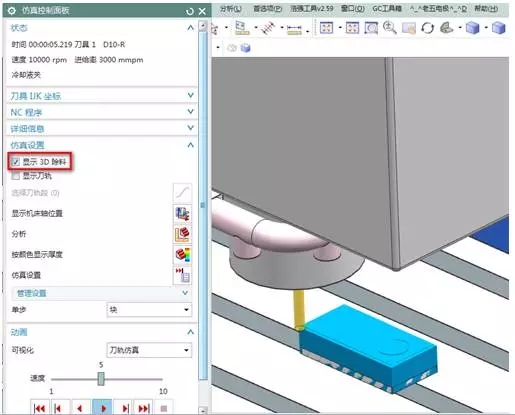

10、在仿真设置里把显示3D材料打勾，点击开始仿真即可，如下图：
