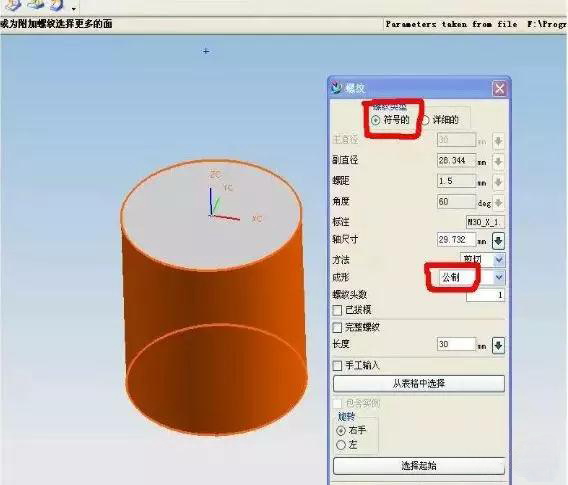

1、首先创建螺纹,注意用螺纹的符号：

创建出所需的螺纹标示

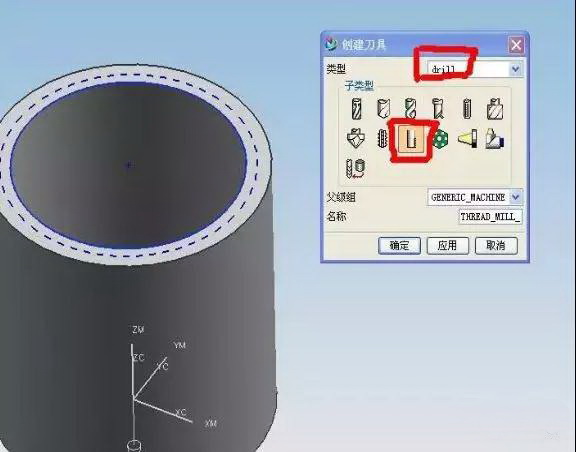

2.进入加工模块  创建所需刀具

选择DRILL刀具创建模块 选择THREAD_MILL创建刀具

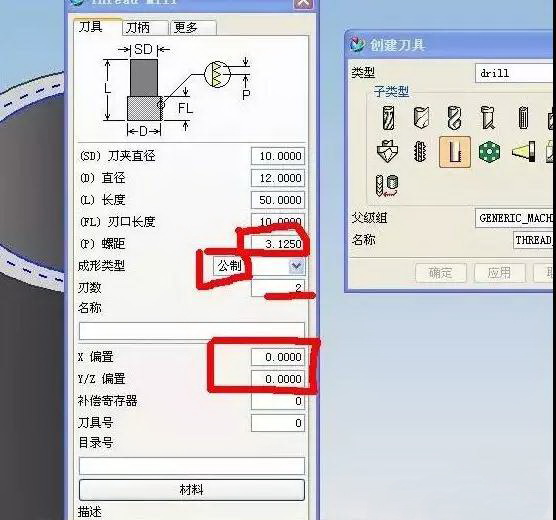

3.创建刀具时注意螺距和成型类型。螺纹刀的螺距就是生成刀路时的螺距

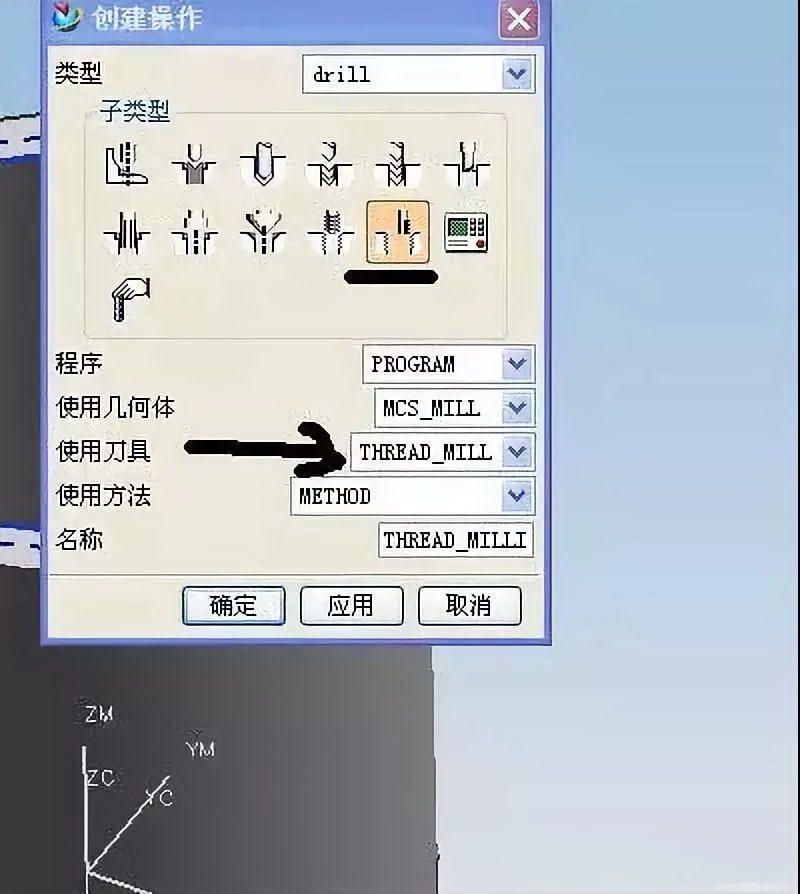

4.选择加工方式注意刀具要选上

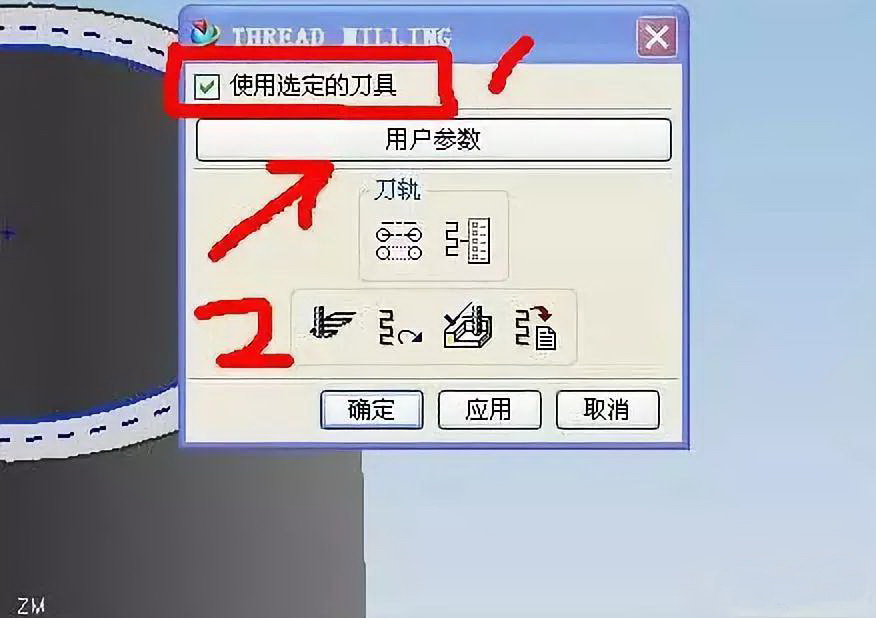

5．勾选使用选定的刀具再进入用户参数

6.选择几何体

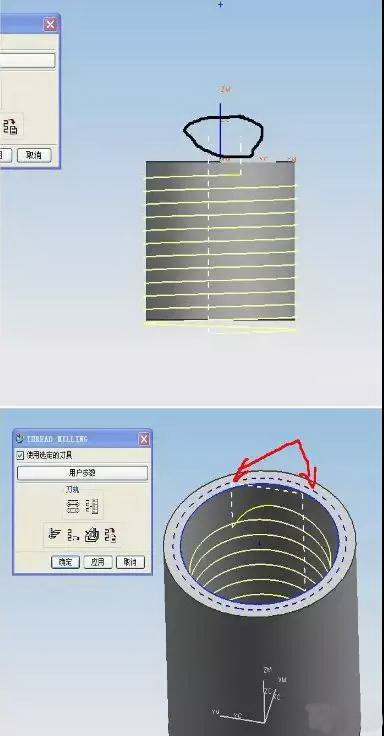

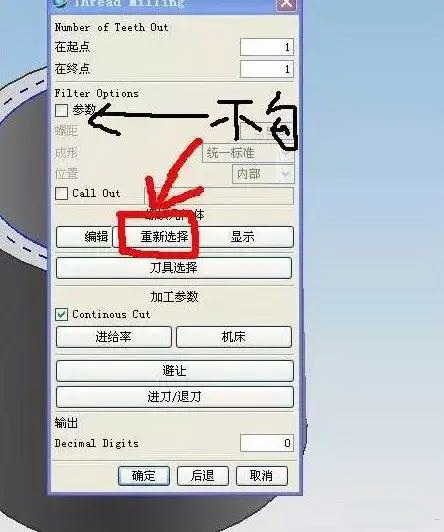

在选几何体之前把参数选项勾掉不要，再选几何体。不然会出错报警。

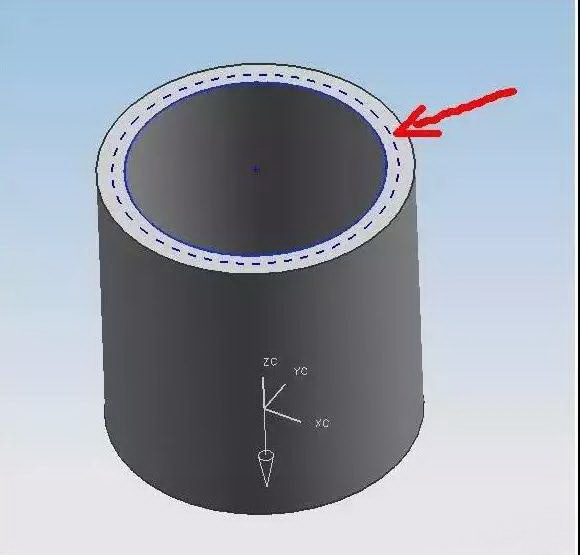

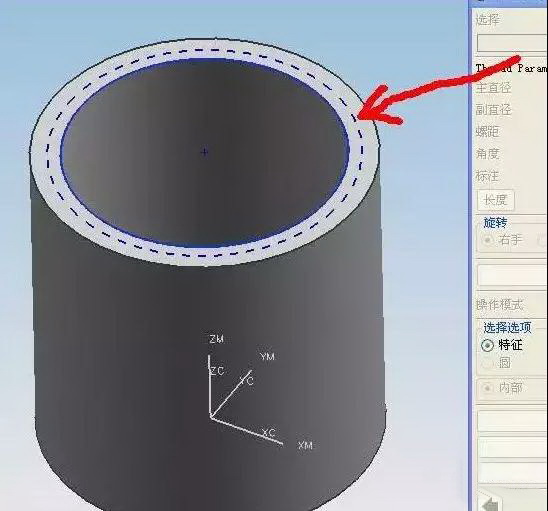

7.选取几何体。注意做螺纹时是内螺纹就选里面，反则之。

8.选完几何体后进入设参数步骤。

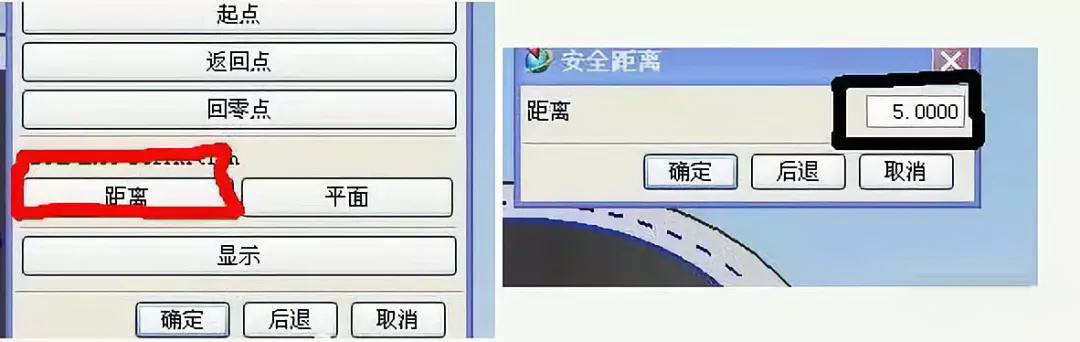

注意这个安全距离不是指Z轴而是刀具离工件X.Y的距离，相当于水平距离

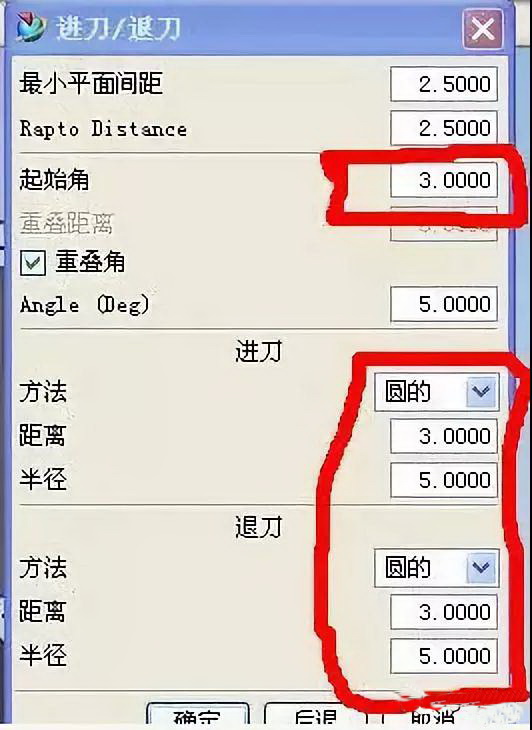

9.注意进退刀选项：

最好是以圆弧进退刀，对刀具冲击力度小。设置的半径的必须大于距离。

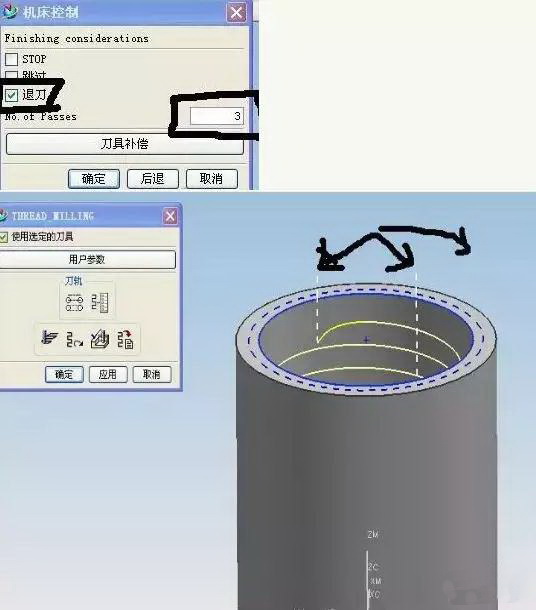

10进入机床选项：

 由于螺纹不能一刀到位，XY要分层铣所以勾上退刀选项是指走完一刀，沿圆弧退回到起始点再走。

NO。OF PASSES  是指分几刀铣完  设3就是分三次铣完,此方法只适用于螺纹光刀，但是后面两刀是沿第一刀路径走只起到光刀作用。

11.刀补一般比较常用，有时刀具磨损，螺纹加工不到位，就要靠刀补来完成。注意  用刀补时 要检查后处理是否支持。能否处理出G41Q代码。

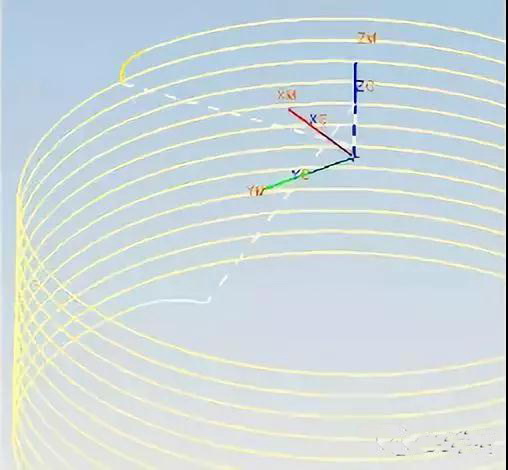

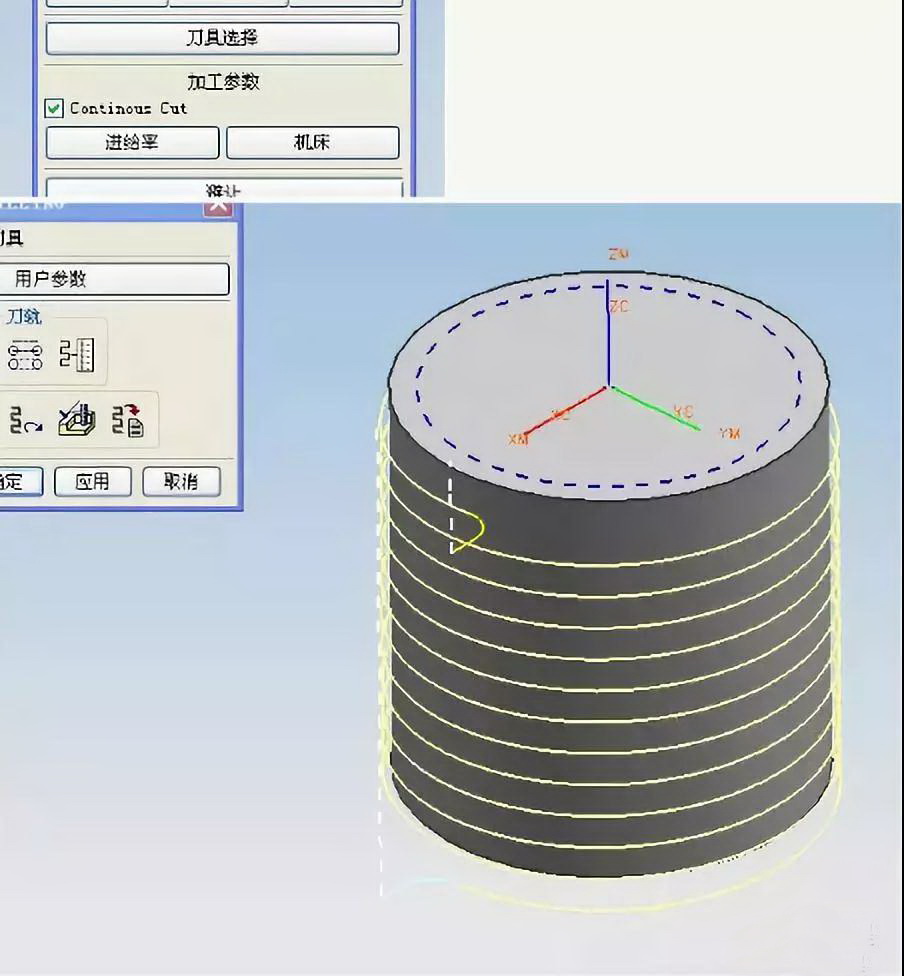

12．Continous  Cut  勾上连续下刀不勾则走一刀回转下降抬刀。

如图勾选上

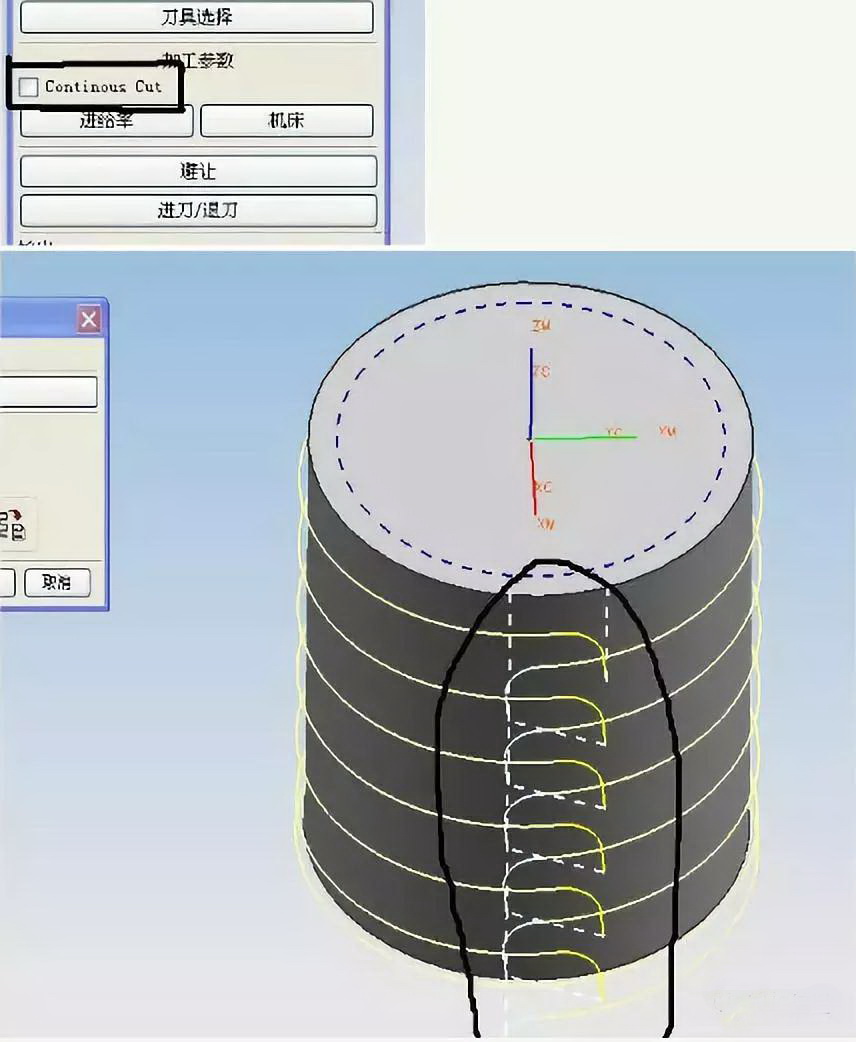

13.此图是不勾选：

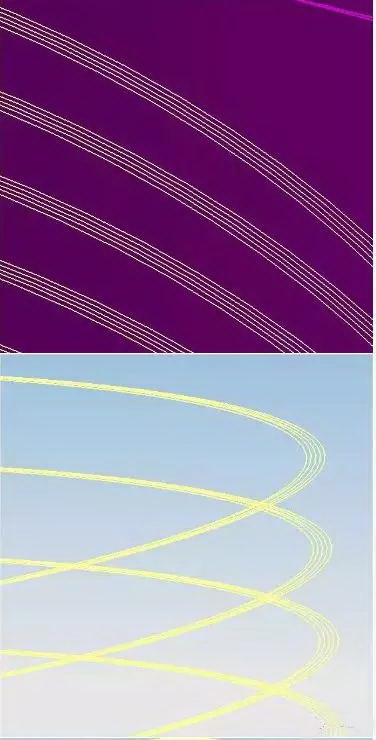

下面讲一下如何进行XY分层铣

由于UG螺纹铣不支持分层，在这里有一个很方便的方法和大家分享一下。

使用骗刀的方式进行分层，假设加工M64/2的螺纹螺距2.0，我们可以利用这个螺距，假如一刀切削时能切削0.3，

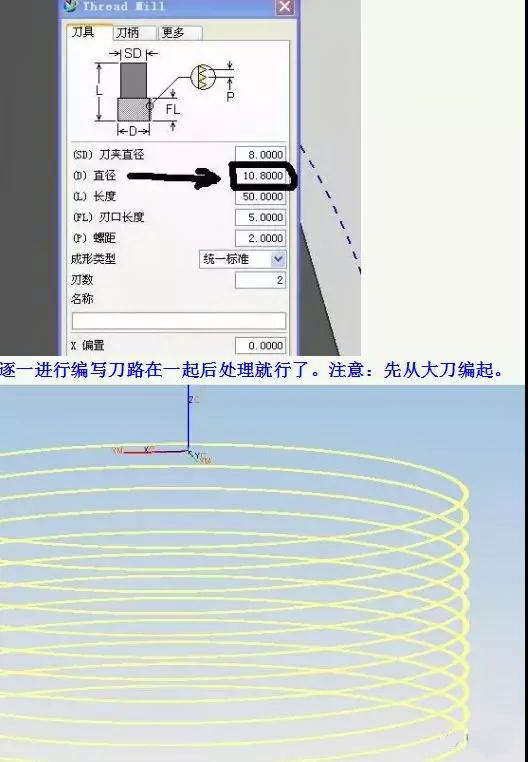

创建刀具时如果使用D10-M2的螺纹刀就可以创建如  D11.7-M2  D11.4-M2 D11.1-M2  D10.8-M2 D10.5-M2  D10.2-M2  D10-M2  这就是骗刀的方式

注意进退刀的设置

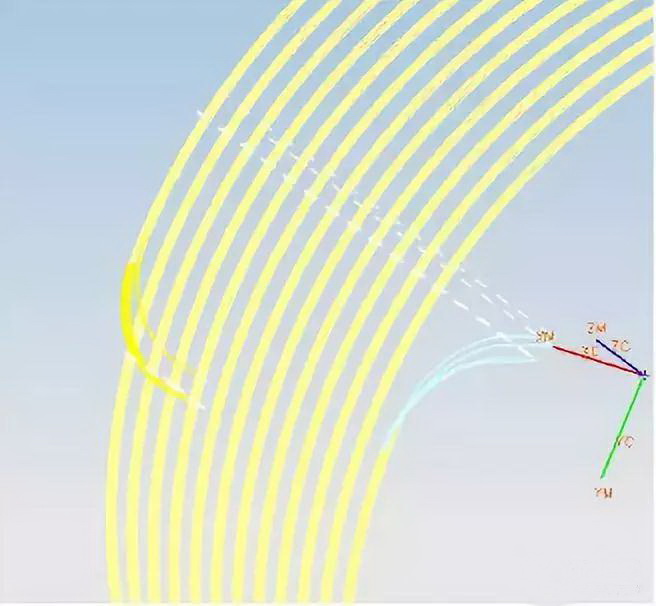

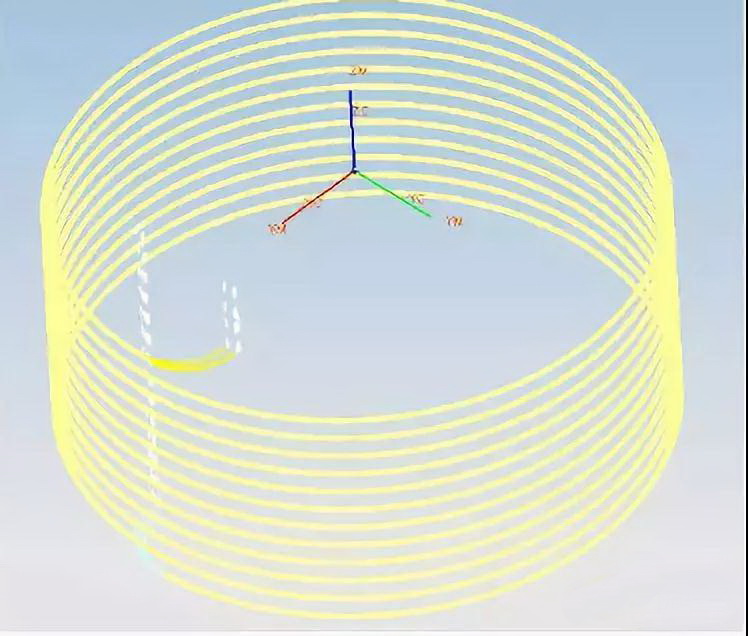

如果孔比较大会出现这种状况比较不合理如下图

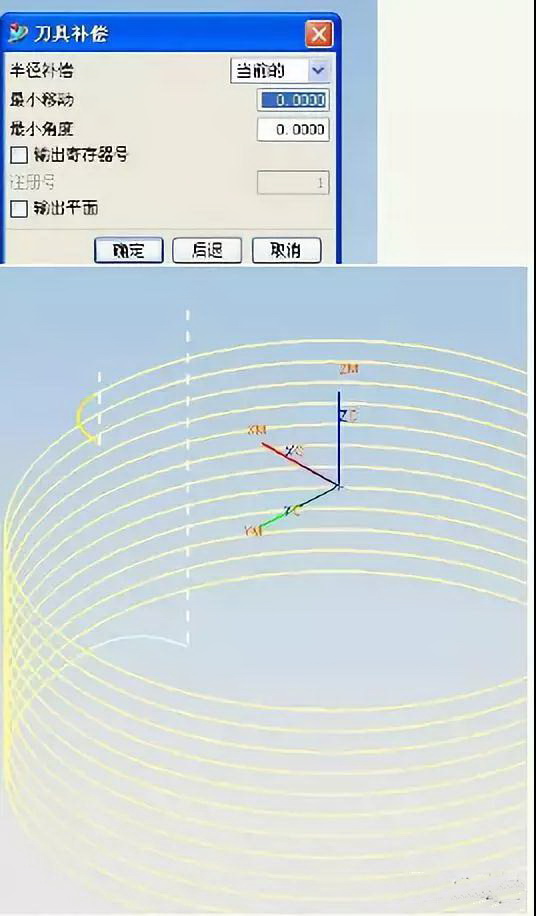

解决方法：点击  、机床、  把  、退刀、勾上、再点刀具补偿、把半径补偿改成当前的。  下面的输出平面勾掉不要。

15.最后请大家注意  复制下来的螺纹刀路里面的参数都会自动清零的

数控编程学习就是这么简单，需要经验和工艺的逐渐积累
