在设计整套鼠标时部件一共有7个配件，特别是下盖和上盖拆分不合理会导致模具倒扣问题，以及包涵产品厚度有尖锐角，那么怎样避免这些问题呢？

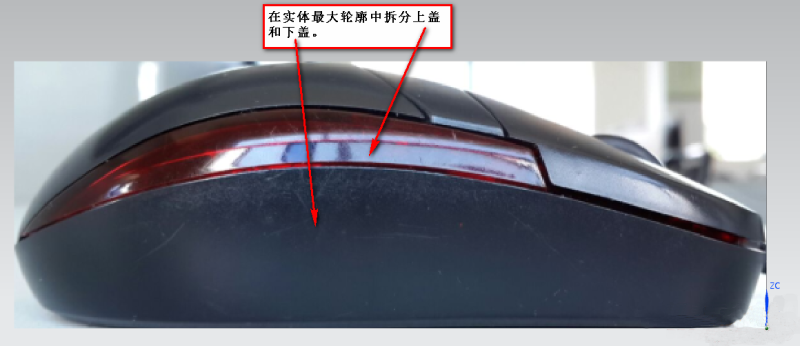

首先看图片的效果下盖和中壳的相交位置是产品最大轮廓线，模具通常叫作分型面+

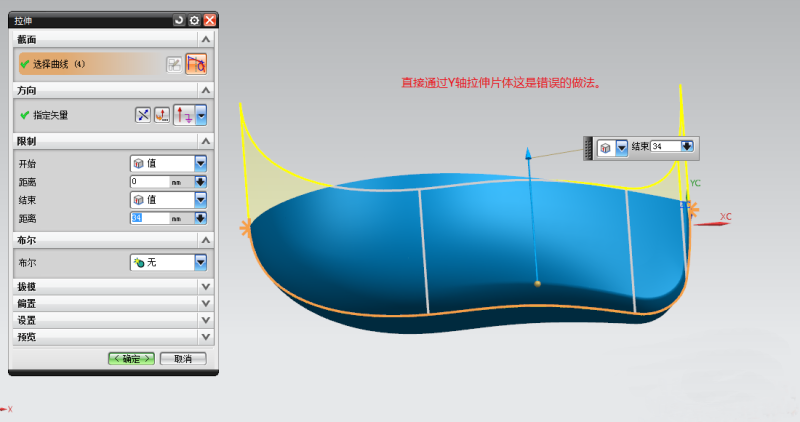

步骤1 ；如果直接用轮廓线拉伸片体这种方法是不合理的问题有二，其一；片体明显两端有尖锐角，其二，从另外视图观察会导致产品厚度不均匀问题。,

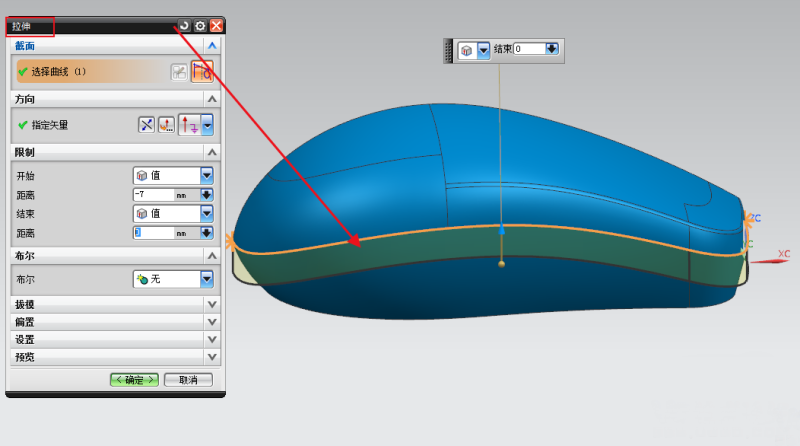

步骤2；看看正确的方法怎么的呢？通过轮廓线拉伸参照面向Z轴。
 -

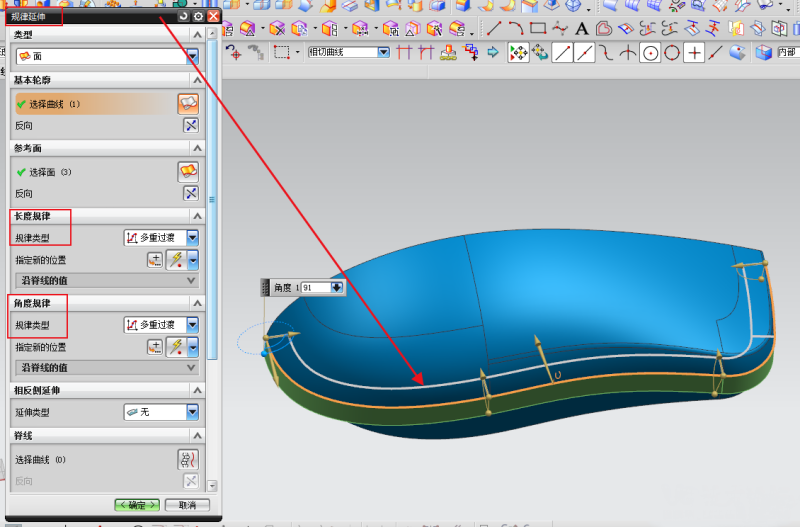

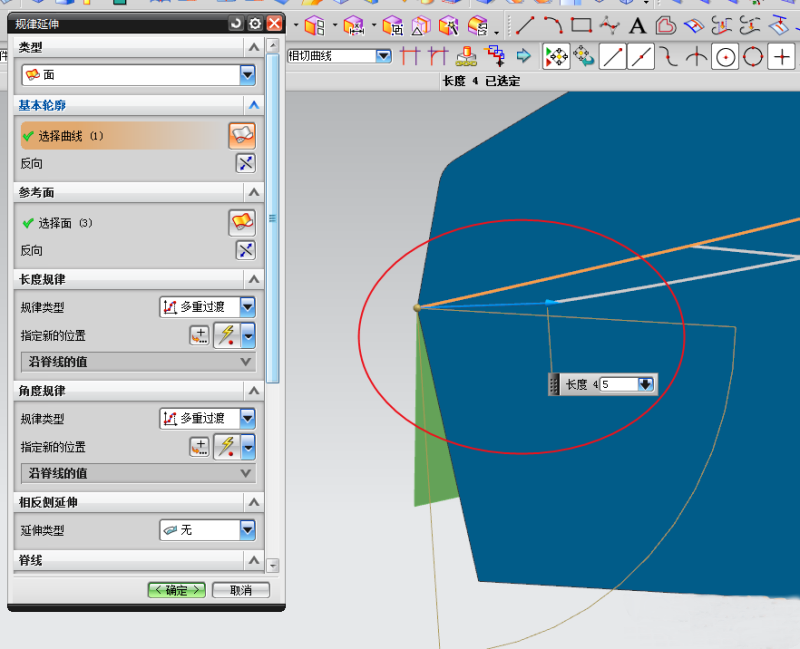

步骤3；利用规律延伸功能；可控制参考面的长度和角度，关键是沿着外观面法向角度为90度。, q/ Y# S2 O+ h  L! H


步骤4；避免尖角，从放大视图的观察规律延伸的片体与上盖和下盖的外轮廓线为90。
 ; A

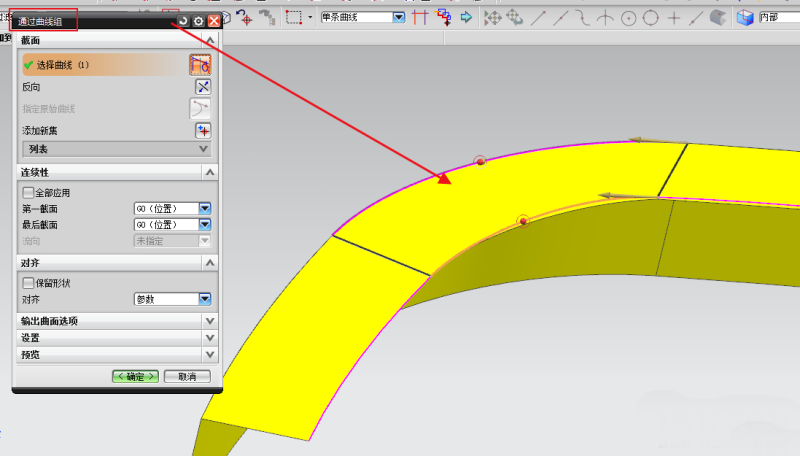

步骤5；如果构建中遇到片体在圆角处高底落差不顺畅，考虑重新桥接曲线顺畅后再用通过曲线组。#  r

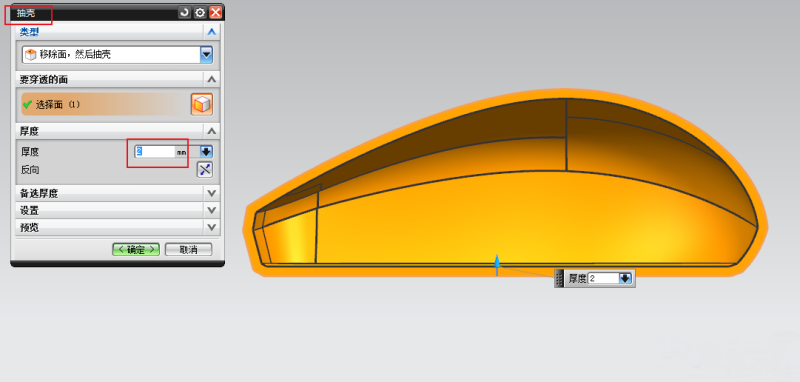

步骤6；鼠标的外观面确定没问题以及转变实体后用抽壳功能，产品厚度为2mm。

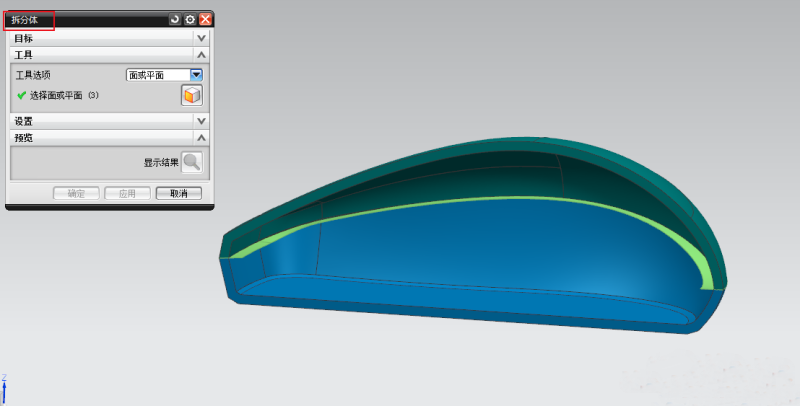

步骤7；最后分解实体的上盖和下盖 用拆分体。
