UG的后处理大部分默认输出是没有刀补代码G41的,如果要修后处理文件,特别对于新手来说比如麻烦,下面介绍一下在编程人员编程过程中加入G41的办法。

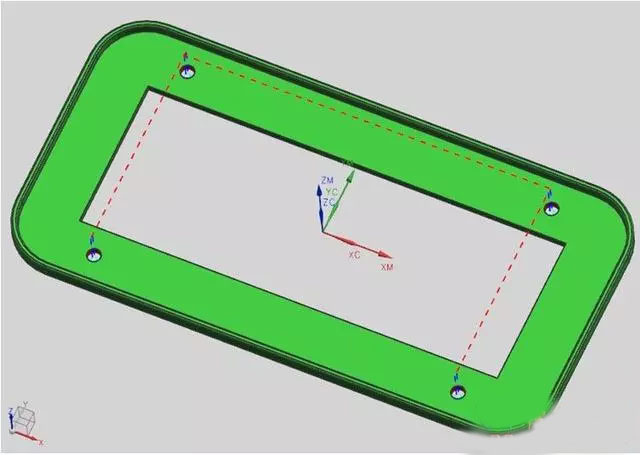

1、如下图，因孔的尺寸精度比较高，我们不能一次做到位，需要用G41刀补进行配孔：

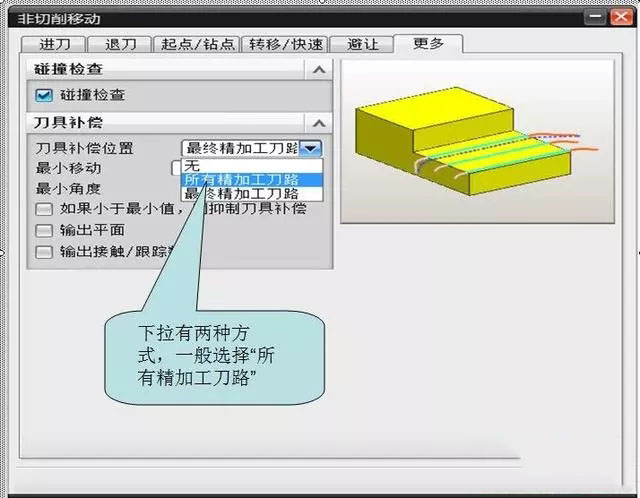

2、在非切削移动-更多-刀具半径补偿，刀具补偿位置下拉如下图：

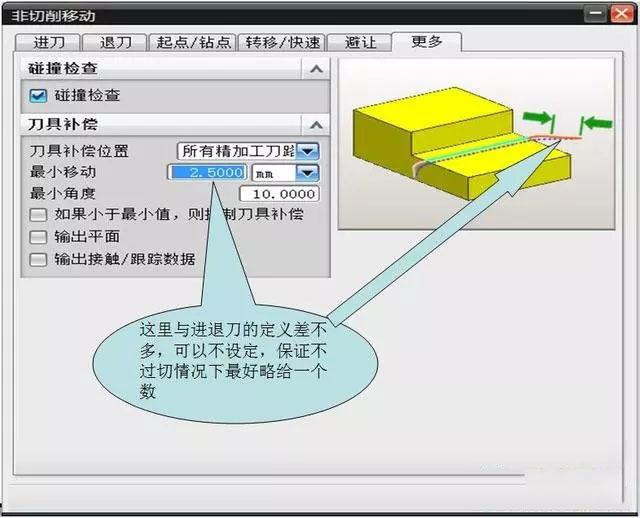

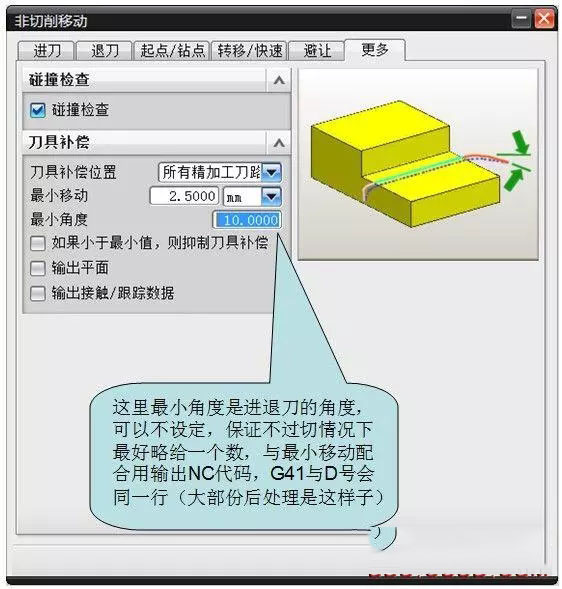

3、选择了所有精加工刀路后，在下面会多两个“最小移动”与“最小角度”参数，设置如下：

4、在刀具-输出选项里设置以下参数：

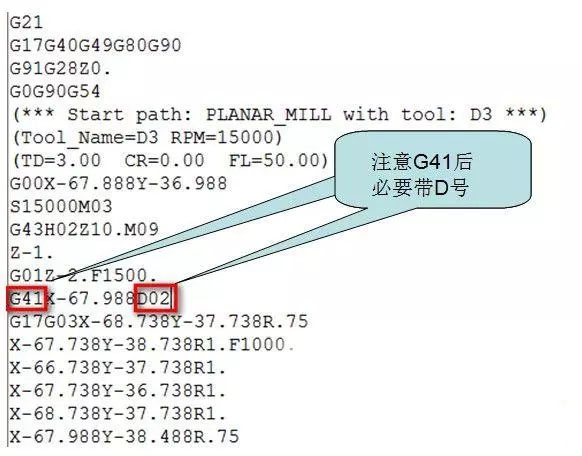

5、最后后处理NC程式以下：
