前面和大家一起分享了标准螺纹的做法，标准螺纹做起来比较方便，因为可以利用特征孔直接生成螺纹刀路。但非标螺纹特征孔是做不了的，所以做法略为麻烦，以下以M42 xP1.5的螺纹说明一下

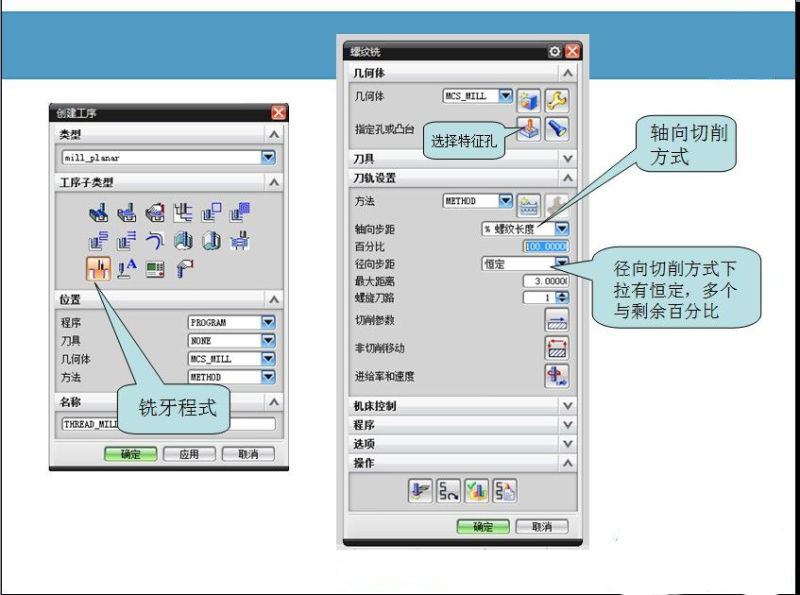

1 插入-工序-2D加工-螺纹铣，并设置刀轴的轴向与径向参数，如果要生成多条刀路可以设置径向步距，使用多个并指定每刀距离即可，以下图：

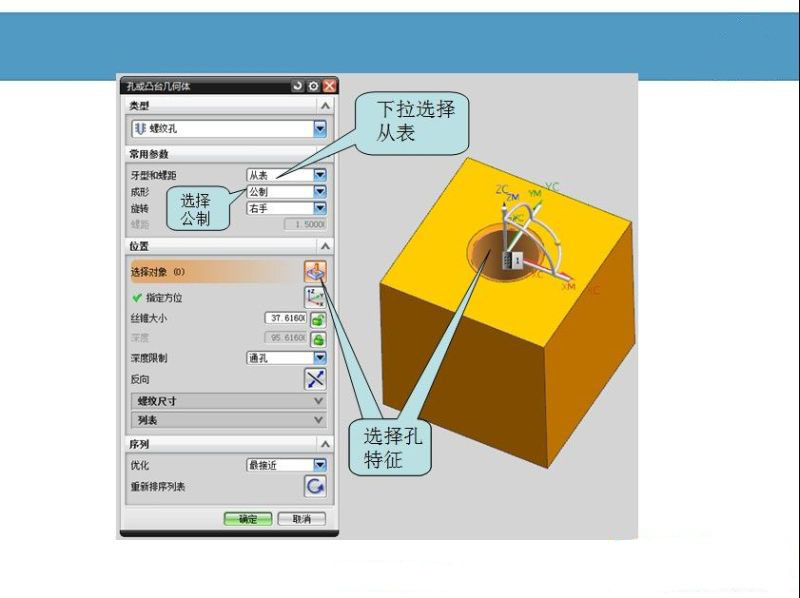

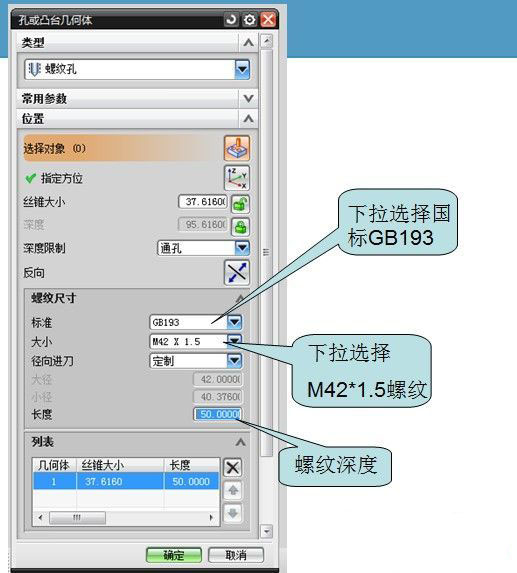

2 点击指定特征几何体设置螺纹铣参数，如下图：





 ;

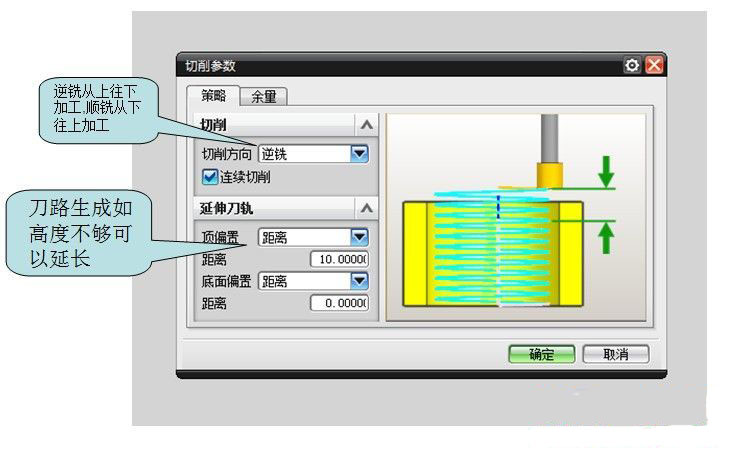

3 设置切削参数，切削方向为逆铣，连续切削打勾，并延伸顶部刀路，如下图：7

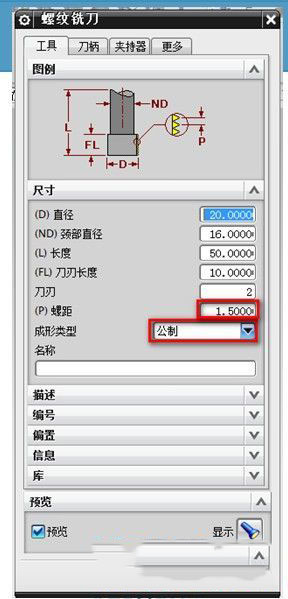

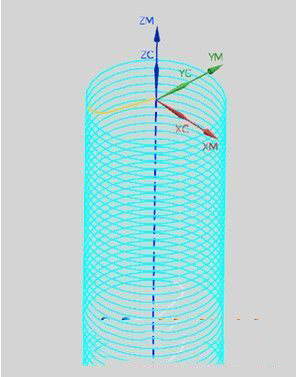

4 设置直径为20MM的螺纹铣刀,螺距要与螺纹参数想对应，并生成刀路(为看图美观只生成一条刀路)如下图：&
