水壶在生活中经常也会使用到，哪么我们对这类产品又了解多少呢？根据了解壶嘴的局部完全贴合到壶身大局部上，哪么两个特征相交的位置一般采取给予一些圆角，目的在外观效果更完善一些以及方便加工，对于处理多个视图不同大小圆角呢，或者对曲面造型的基本功不够扎实的人员，再处理三通面圆角可能会无从下手，如图下说明；

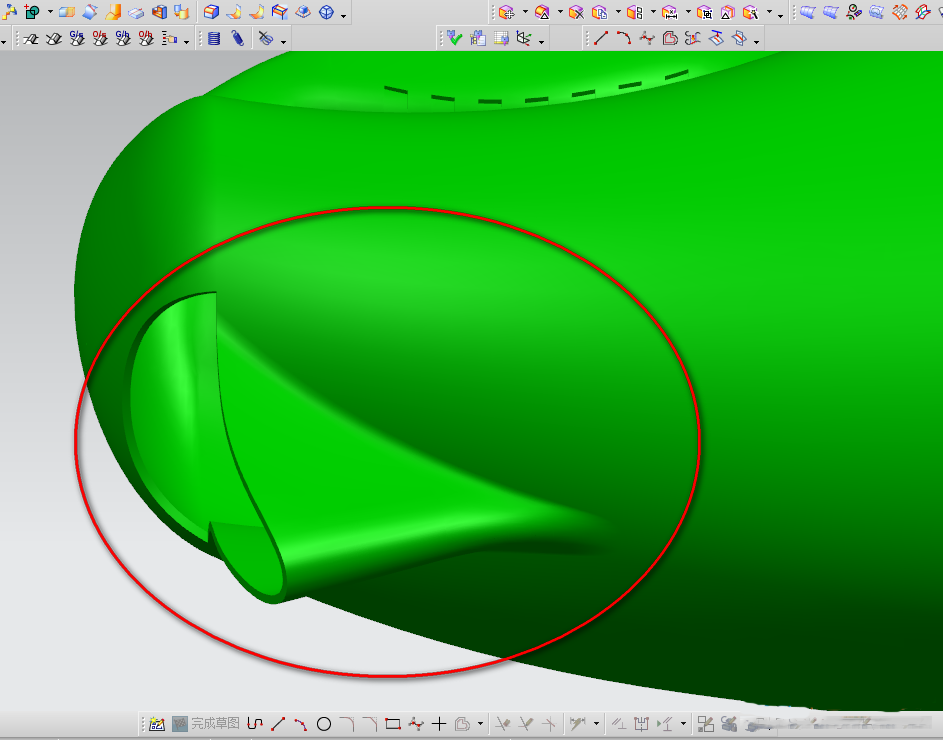

步骤1；一般壶嘴带有一定的斜度，哪么先从主视图观察就会大圆角，以及侧视图看壶嘴与壶身相交有一段规律的圆角。

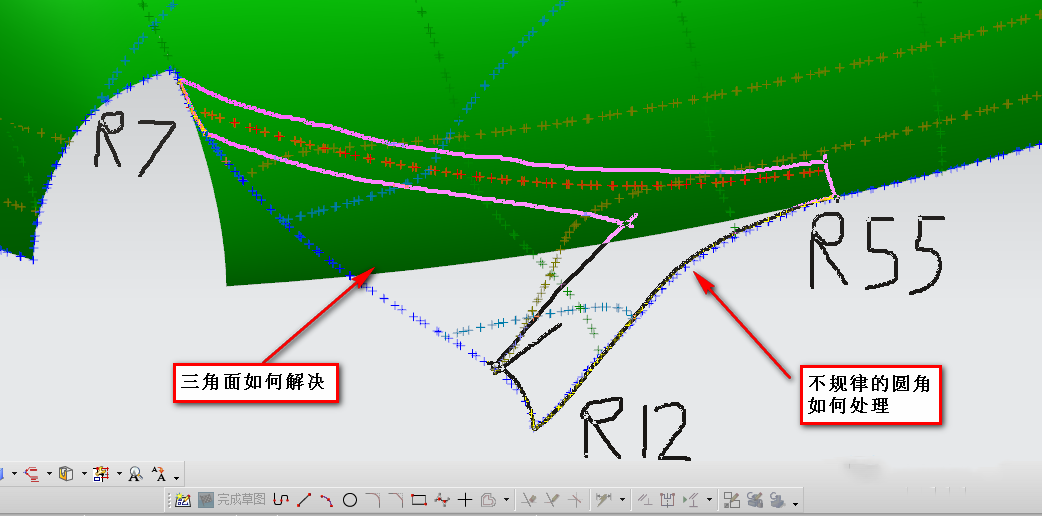

步骤2；先了解产品的基本要求有哪些；多个视图不同的圆角大小比如说；R7  R12 R55 通过了解和基础课里讲解三通面处理技巧是要一样的，同时中间的三角形曲面也会带来一些处理难题，所以说分析产品的思路时，首先懂得如何诊断这些问题存在呢？并且找到合理快速的处理方法， 大大的提升你的工作效率。

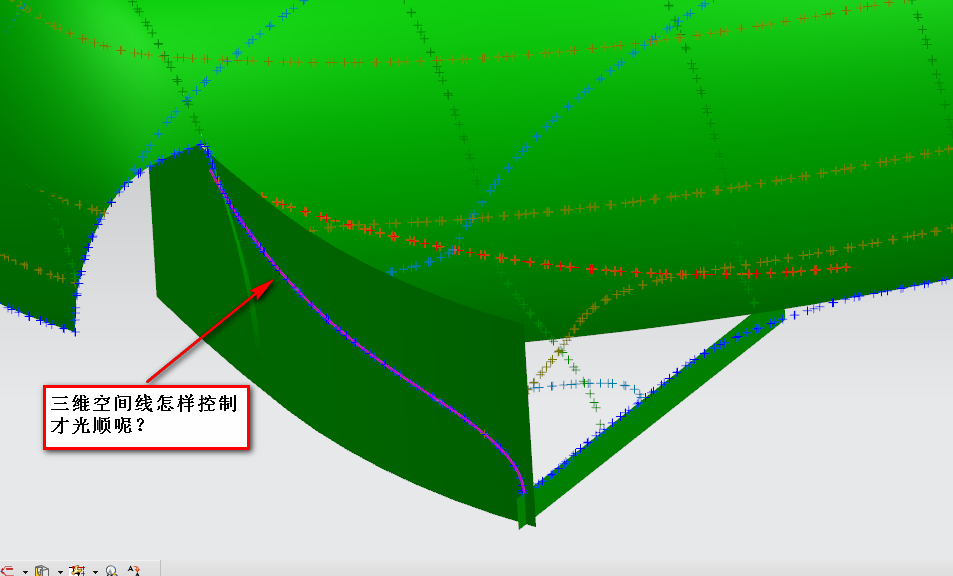

步骤3；第一步如何将复杂问题用简单的面分解来做，所以必须要将中间的三边形的局部作为基准面，主要圆角面就可以找到参照了还方便于控制，如图下侧视图的边境完全是空间线哪么就用 两个视图相交组合投影的方法。

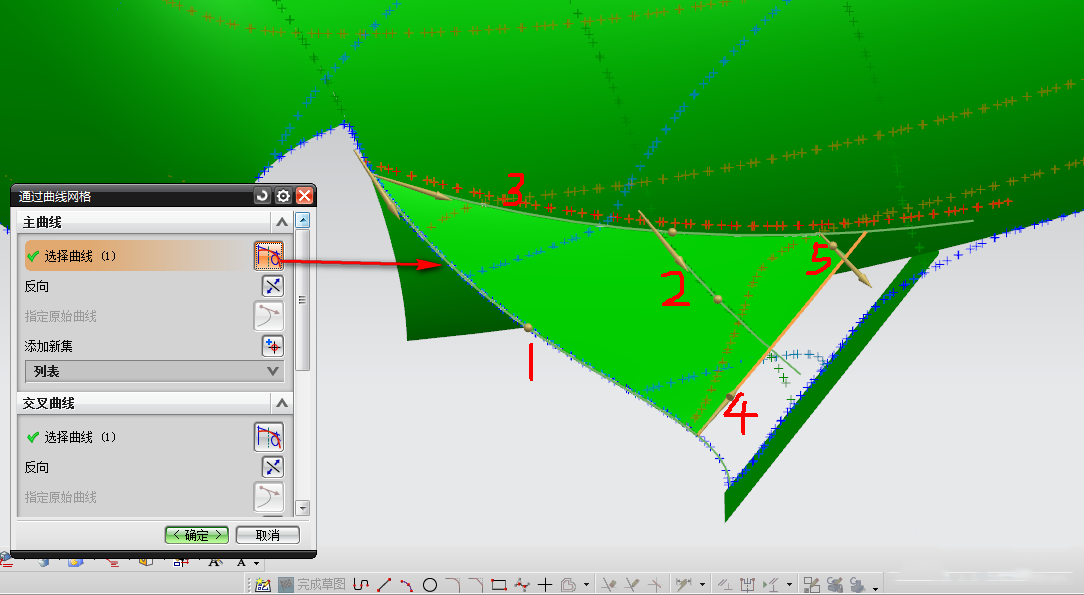

步骤4；如何求曲线请按照图下的顺序来绘制曲线，注意事项曲线与曲线之间对应关系(相交）然后通过曲线网格。

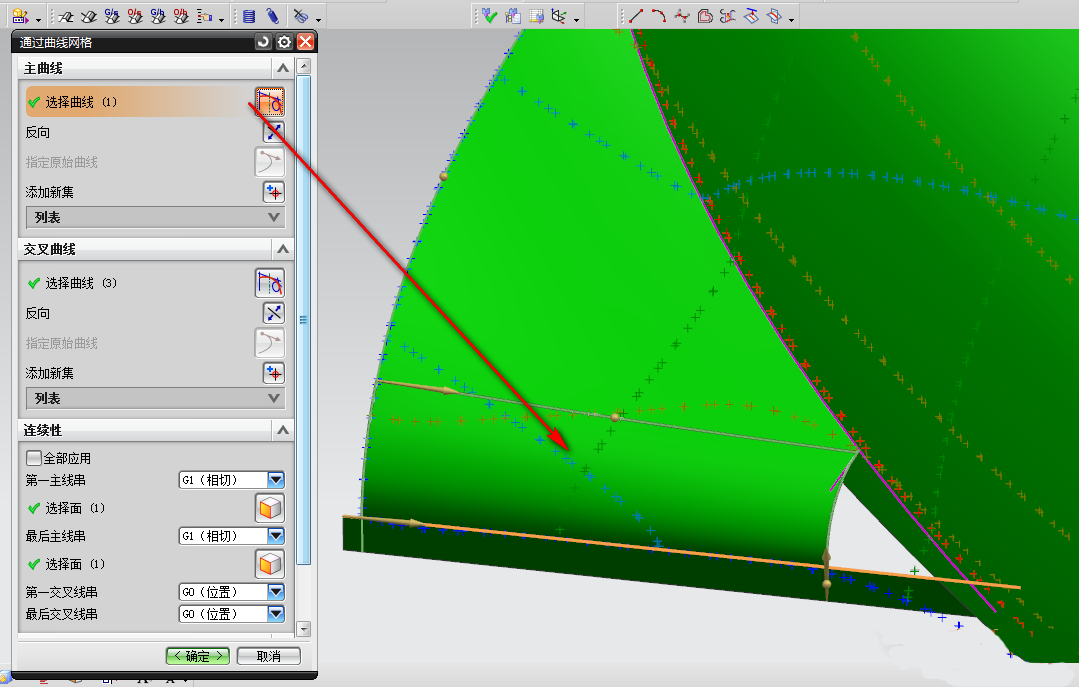

步骤5；然后先处理接近R12圆角的曲面，考虑到圆角的边境是否到位，注意相切线可以用曲面上的曲线指令找线，然后做通过曲线网格。

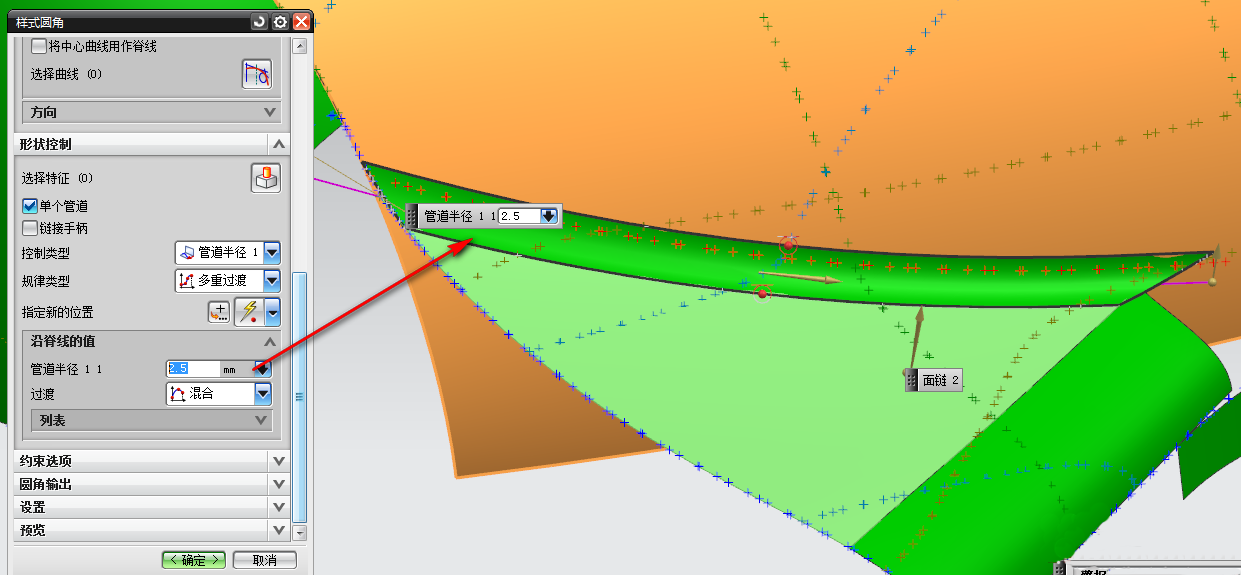

步骤6；接下来再处理壶嘴与壶身交接的圆角位置，通过样式圆角功能，注意圆角的大小是否达到基本要求可以按照参照点云。

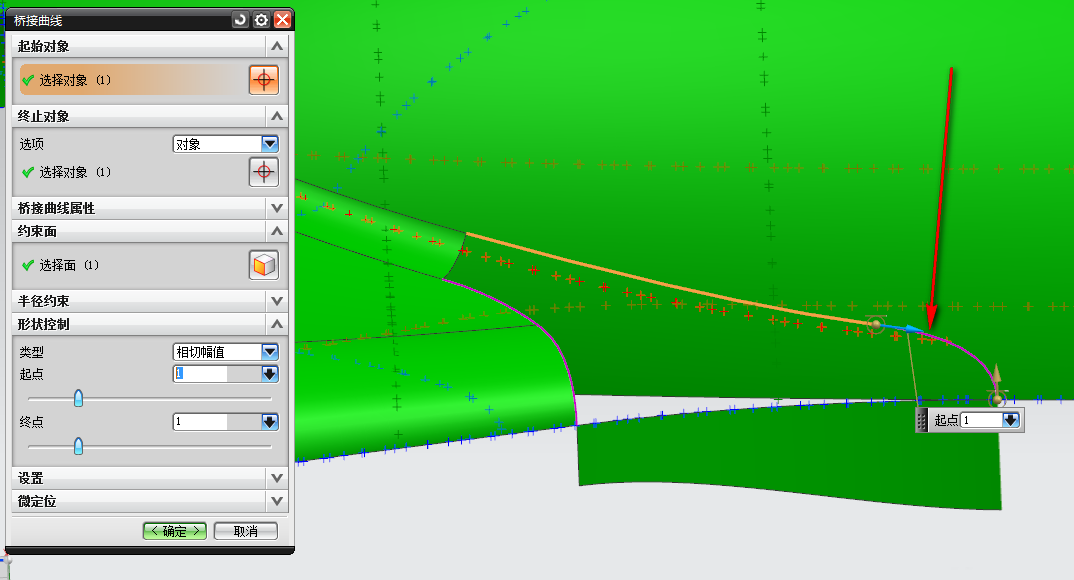

步骤7；如图下开始处理复杂的圆角，所谓如何将复杂的曲面用简单的面分解来做，刚刚我们已经处理两个简单的圆角对吧，哪么最大R55圆角如何与小圆角接得顺滑呢？先通过圆角的边境桥接曲线，是不是稍微有些思路啦？

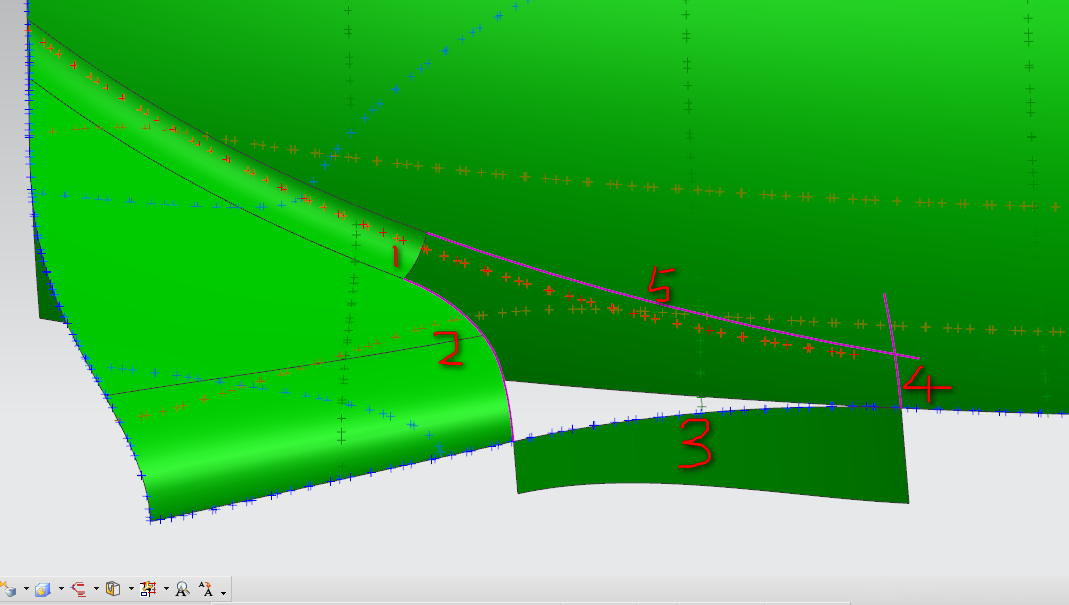

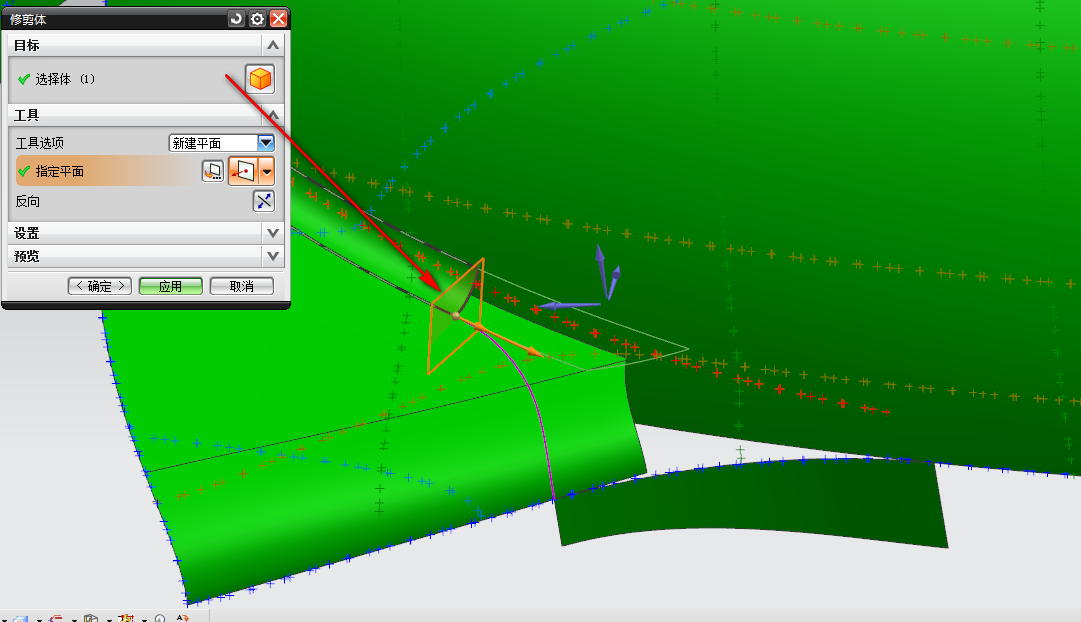

步骤8；为了更清楚的思路先将多余的曲面修剪掉，哪么起终问题还会存在，并且变成5边面如何拆分呢？符合基本构建曲面的条件是4边面。


步骤9；我们可以通过贴近壶身的第5条曲线和第4条曲线，两条曲线的桥接合产成一整条曲线，这样就刚好符合构面的基本条件了。

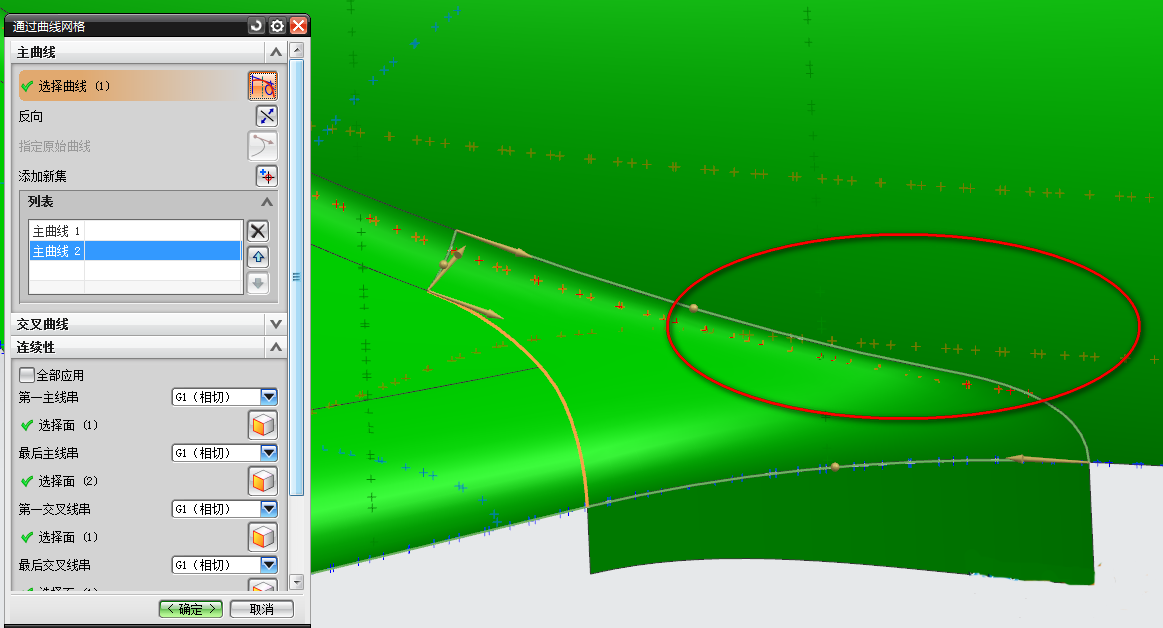

步骤10；通过曲线网格功能构面，但是并没有达到圆角的规律变化，如图下显示，红色椭圆内部的圆角相对比较小 较尖锐。

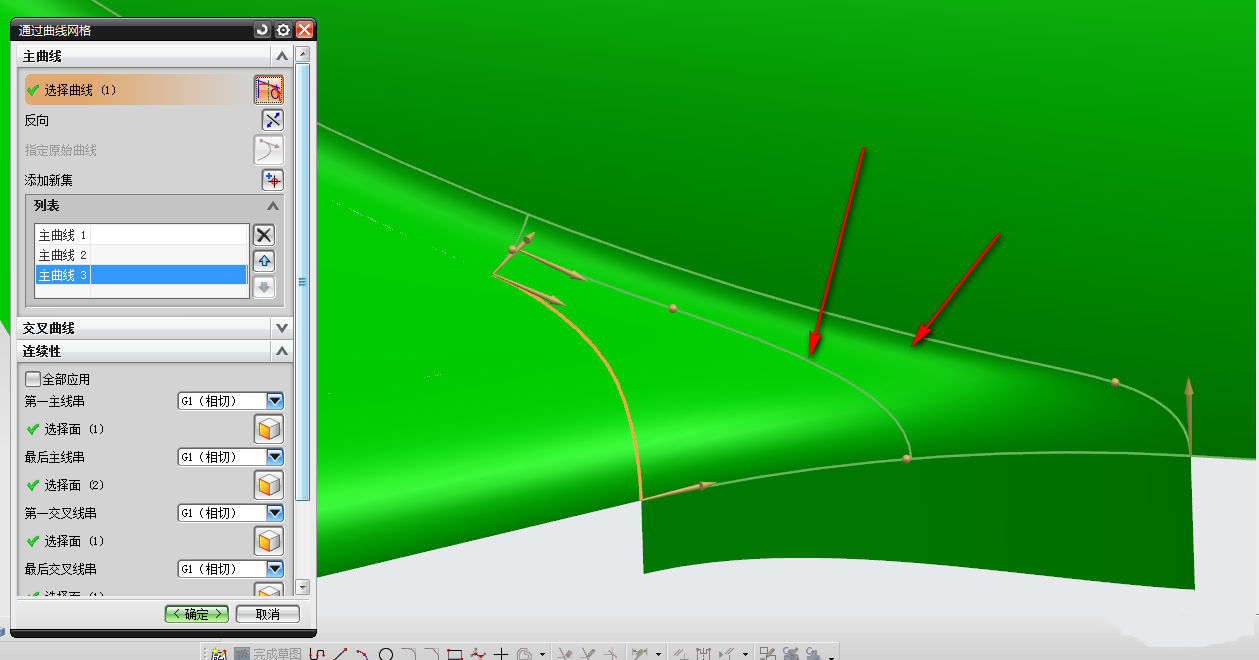

步骤11；哪么就在主线串里创建添加一条截面曲线来控制圆角的变化，己网格替代圆角的构建方法来处理。
