很多人不知道UG摆线刀路是做什么的，一般需要测试一把刀具的性能会用到摆线。那么具体参数应该怎么设置呢？今天跟大家分享一下摆线刀路的设置方法！

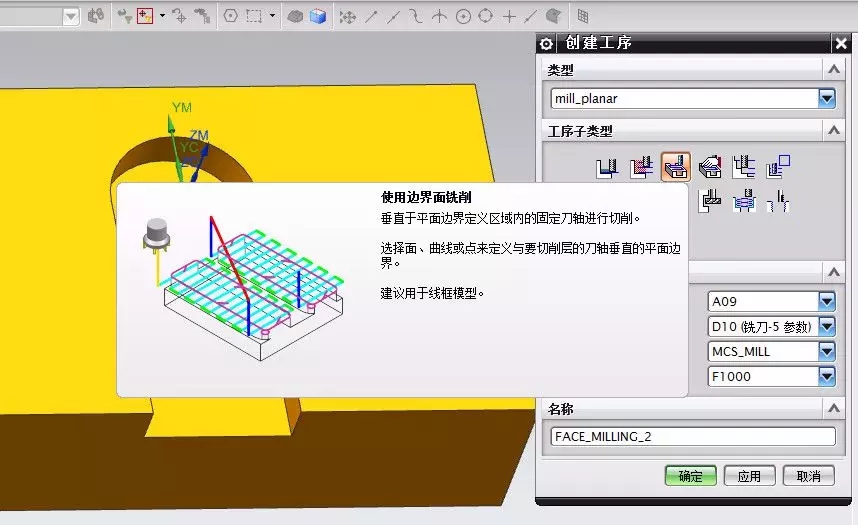

1、先创建一条面铣操作，如下图：

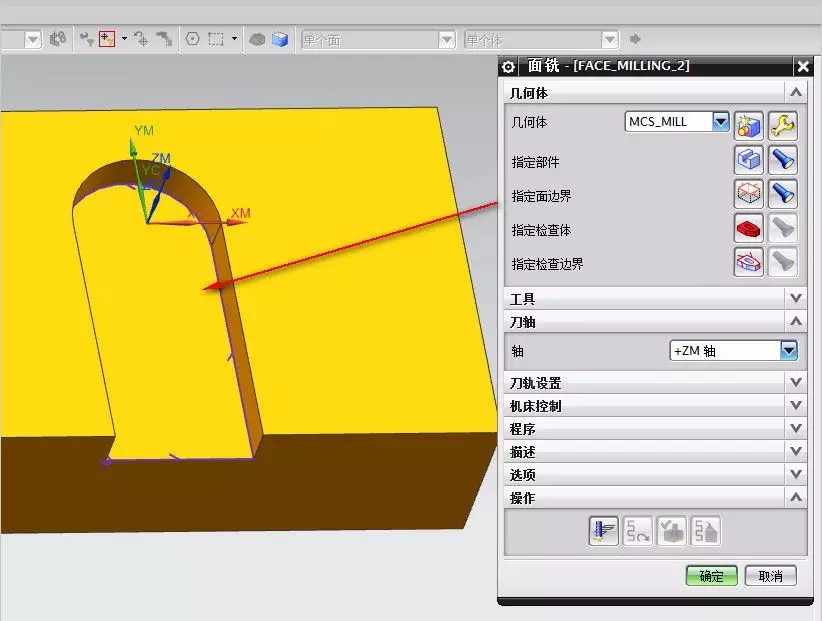

2、指定部件，面边界，刀轴选择+ZM，如下图：

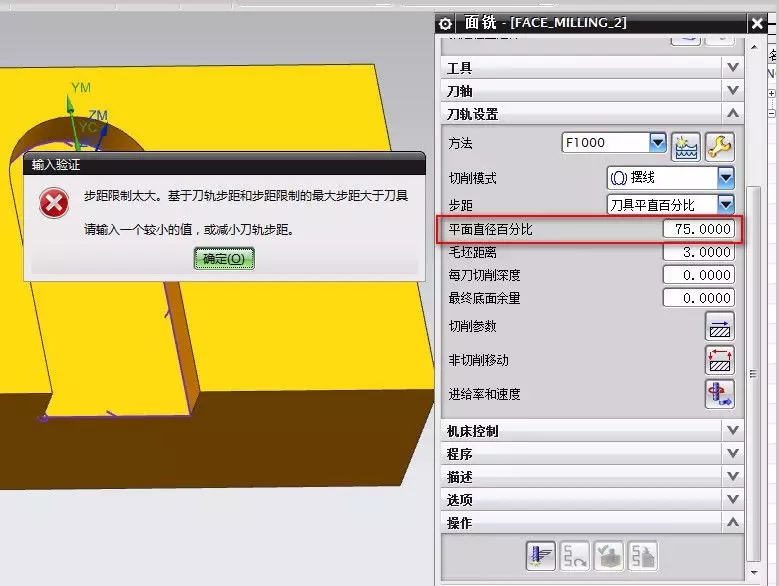

3、切削模式选择摆线，如下图：

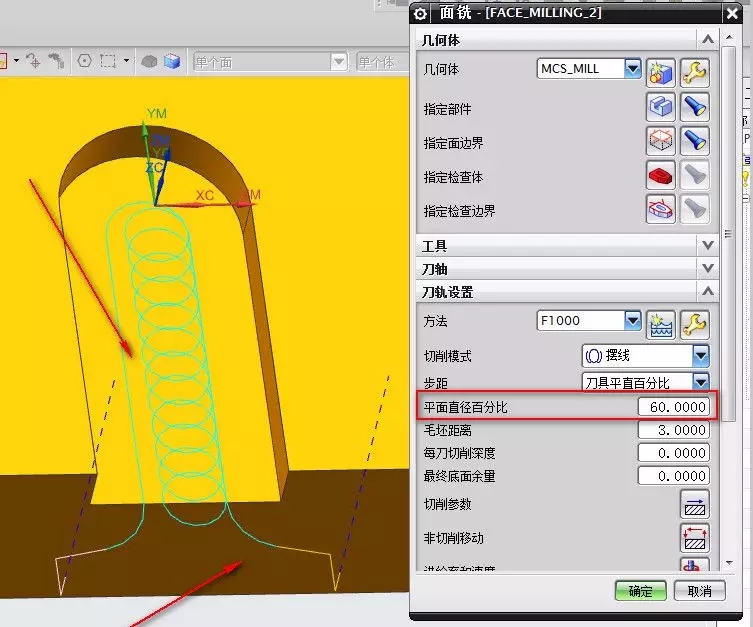

4、步距限制太大，改小一点生成刀路，如下图：

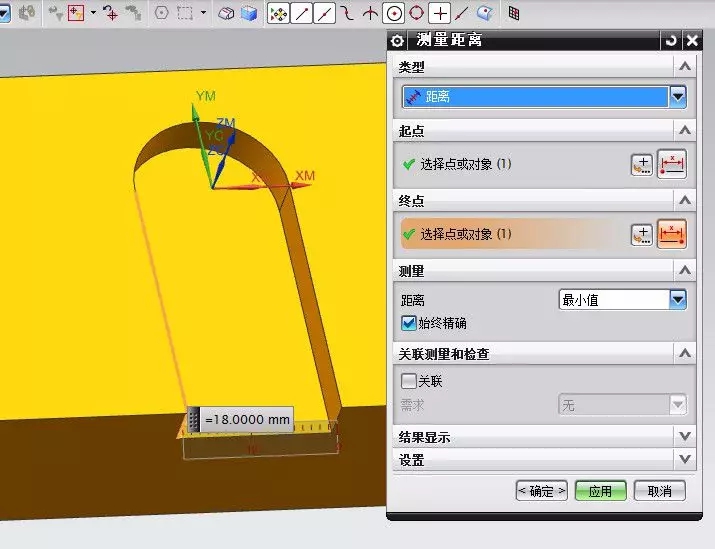

5、刀路生成出来，摆线的宽度没有到达边界位置。这时候需要测量一下宽度，如下图：

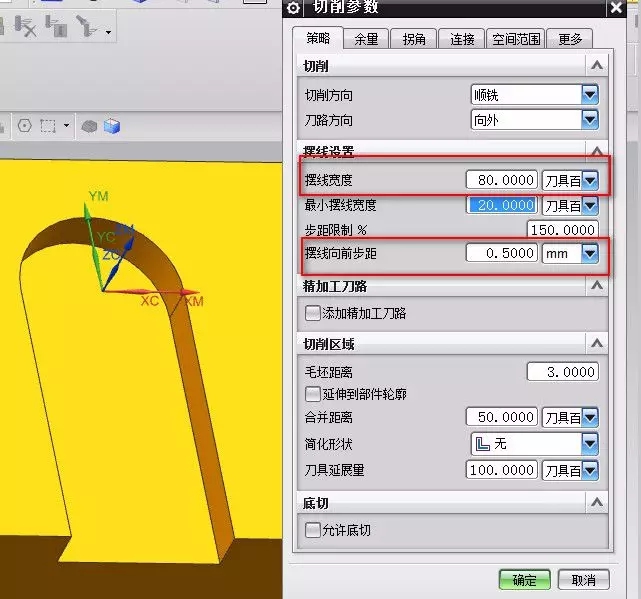

6、刀具我们使用的D10，在切削参数里面设置摆线参数，主要设置摆线的宽度，还有就摆线的步距，如下图：

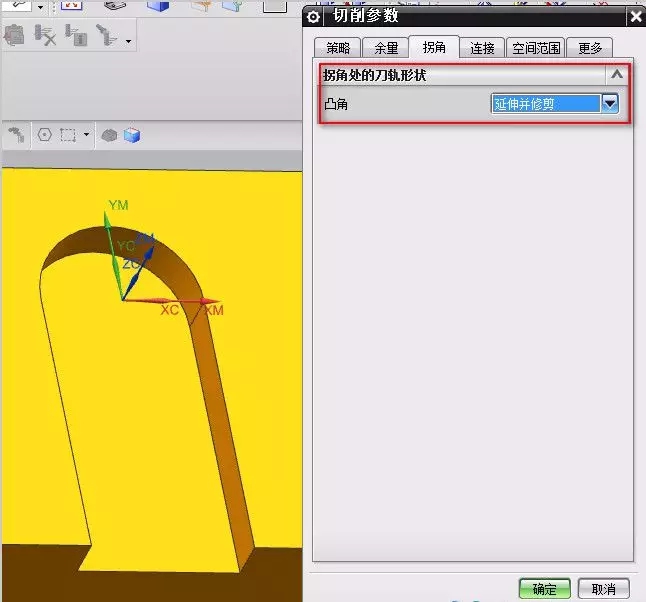

7、在拐角设置延伸并修剪，如下图：

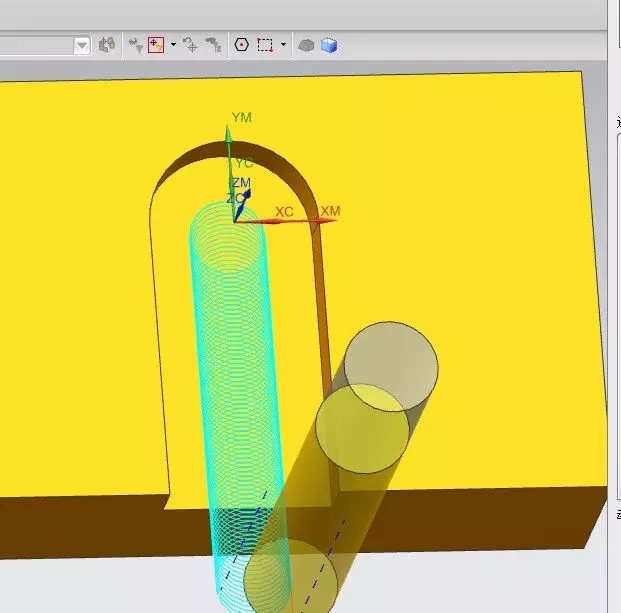

8、生成刀路，如下图：
