今天跟大家分享一下UG里面报告最短刀具的应用，这样可以使我们的刀具装到最有效的深度，从而提高我们的加工精度。方法如下：

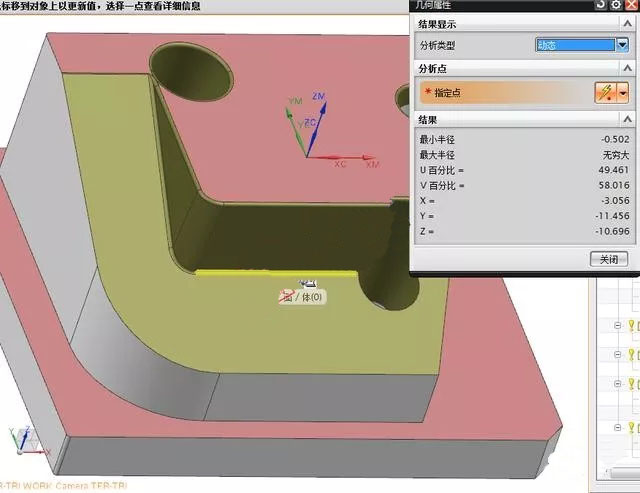

一、分析出R角是0.5，那么需要用到D1R0.5的刀具，如下图：

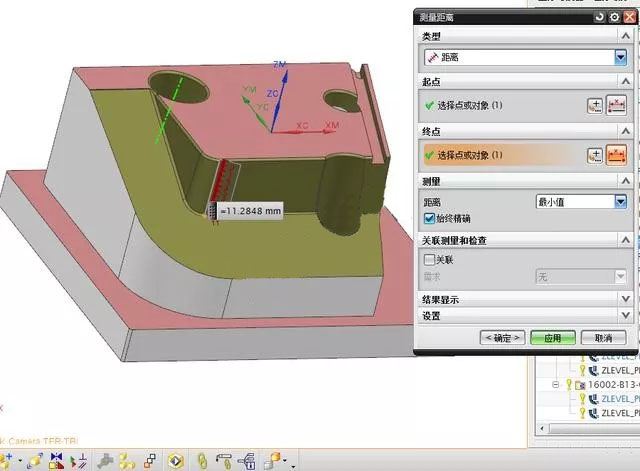

二、测量出高度是11.2MM左右，如果D1R0.5刀装这么长难以保证精度，如下图：

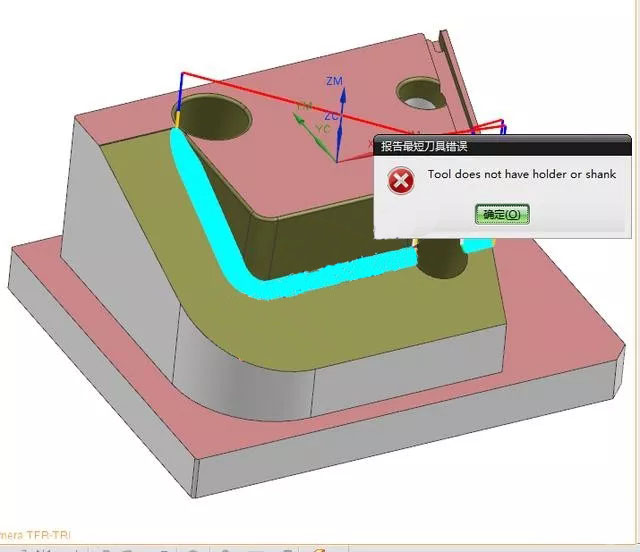

三、生成出刀路，使用报告最短刀长，报警了，如下图：

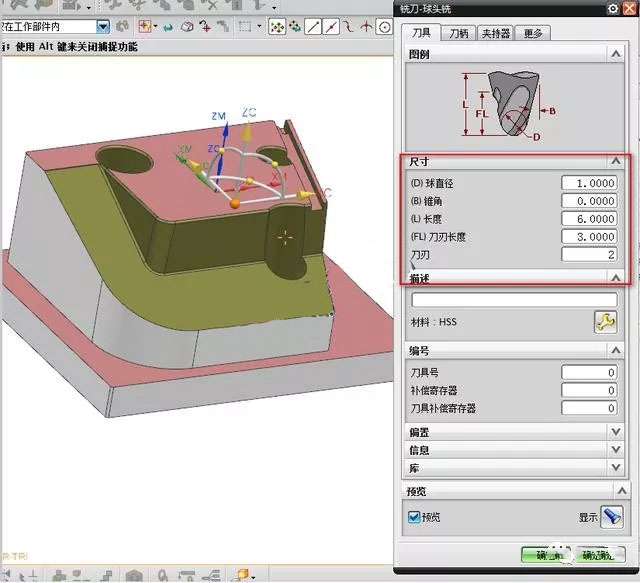

四、使用报告最短刀长，需要创建刀柄或者夹持器。先设置好刀长，如下图：

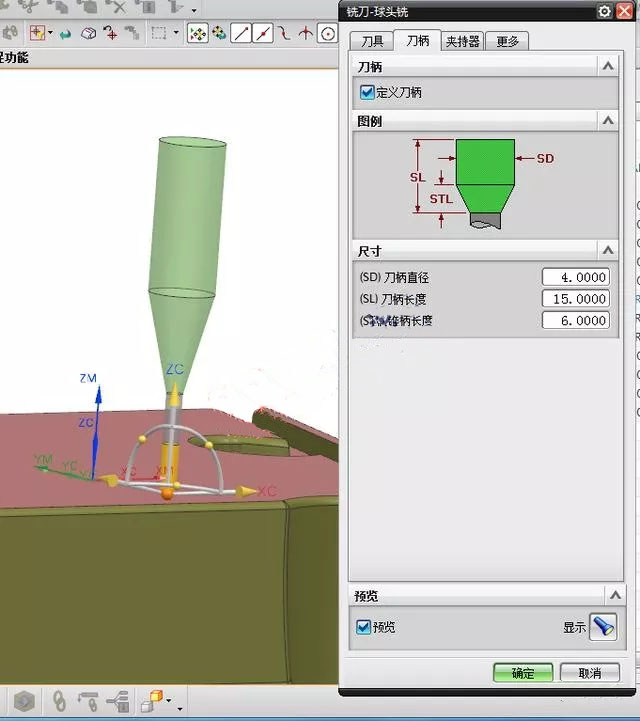

五、定义刀柄4MM，还可以设置锥度，如下图：

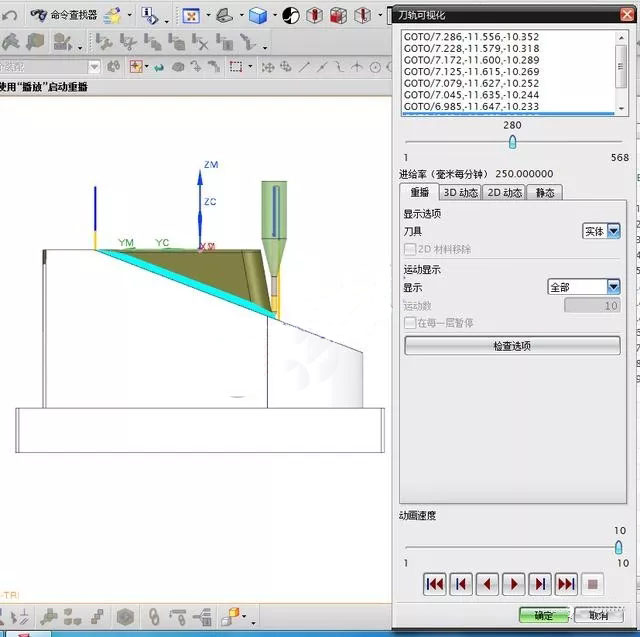

六、刀长设置了6MM，又定义了刀柄，再次生成刀路，如下图：

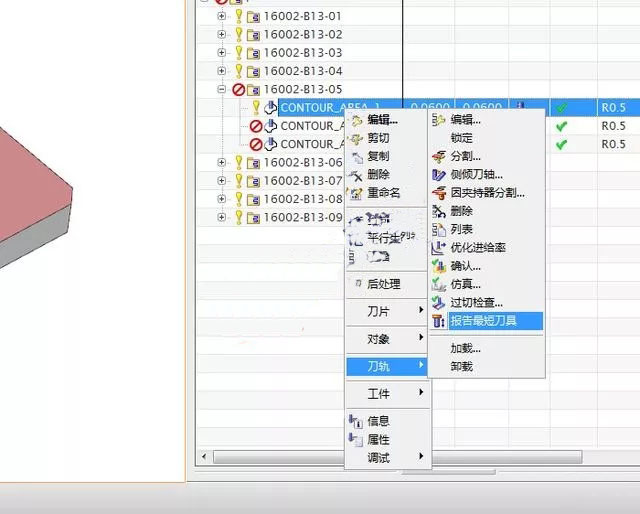

七、点击刀轨里面的报告最短刀具，如下图：

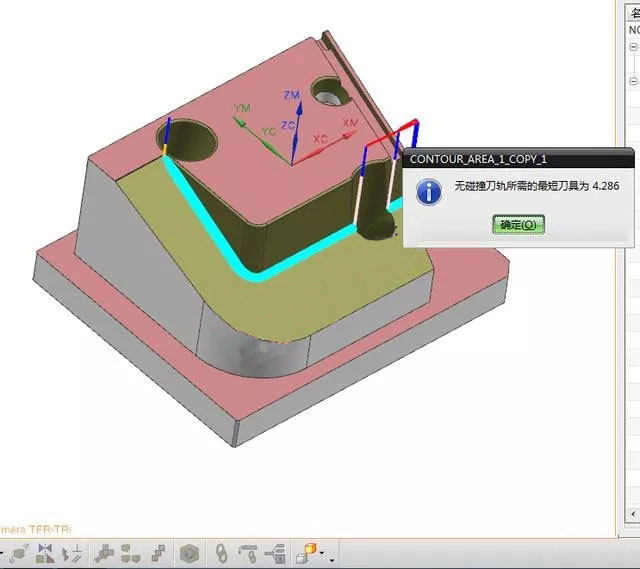

八、算出最短为4.3MM左右，如下图：

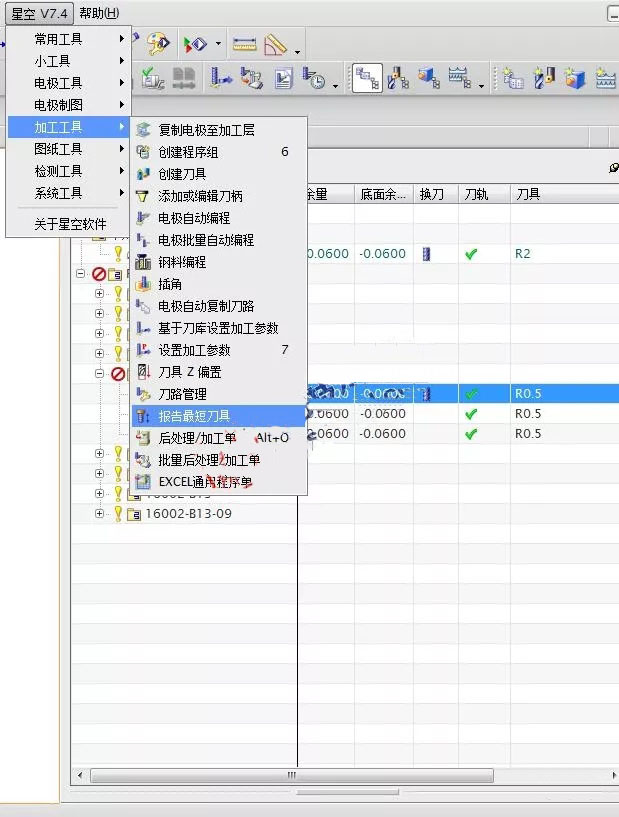

九、同样使用星空外挂里面的也可以计算，如下图：

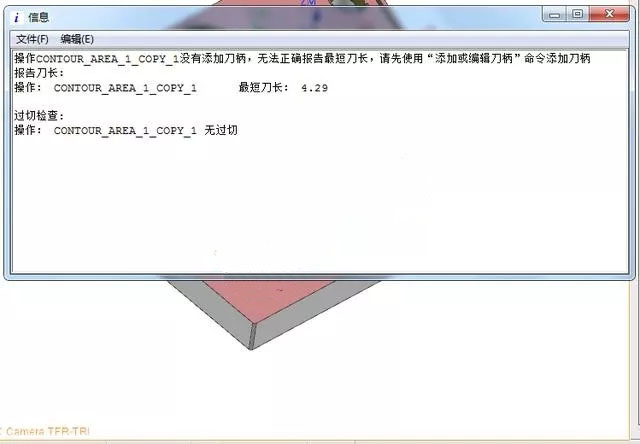

十、一样也可以算出刀长，如下图：
