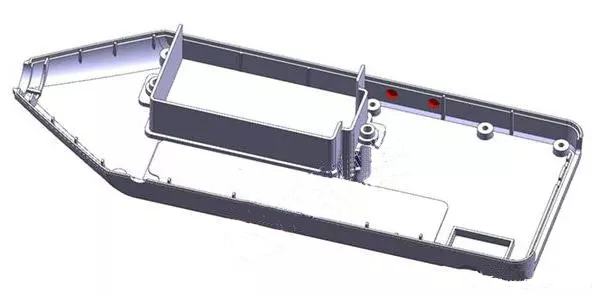

产品在前模部分有倒扣时，我们会考虑做后模内滑块、前模内滑块、前模斜顶等，当产品是内侧倒扣时，我们可以设计内滑块机构抽芯，今天就给大家分享后模内抽机构的设计原理

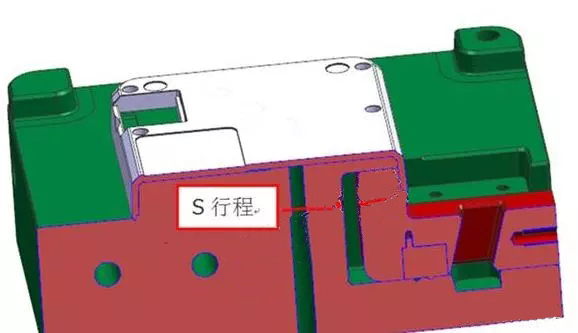

1.内滑块设计位置并不是很宽，设计时要避免滑块抽芯时与后模干涉，导致机构无法运作，S行程≧内滑块行程X+2MM

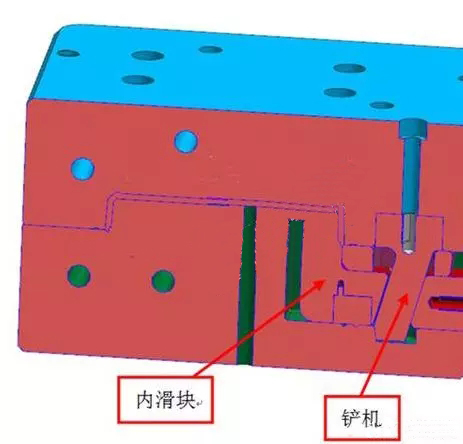

2.驱动内滑块是靠前模上的铲鸡带动滑块抽芯，铲机锁在前模上，A板与B板打开，方可驱动内滑块向内抽芯，如图所示：

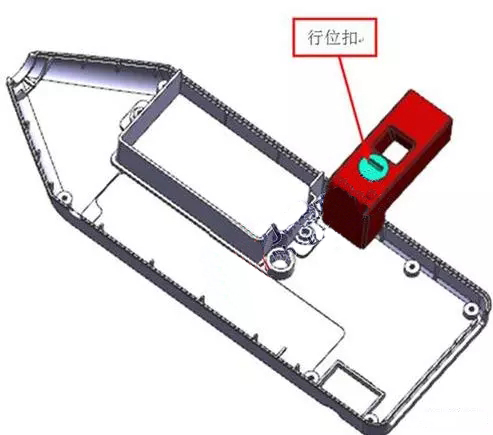

3.内滑块设计限位行程且加行位扣，辅助抽芯，防止内滑块没合模就回位，如图所示：

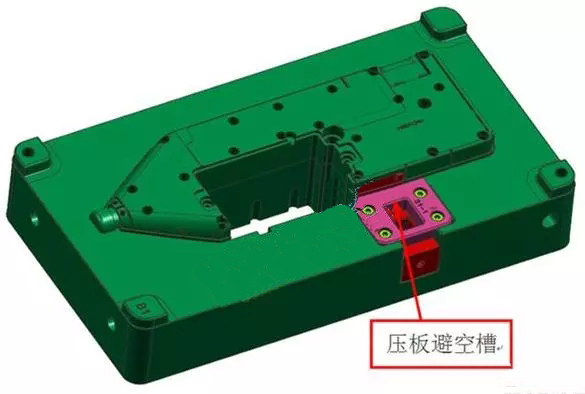

4.因为铲机是锁在前模，后模滑块压板必须开槽且避空，保证铲机上下运动不干涉，如图所示：
