一、机械制图简介

1.图样:是工程语言和语言文字一样是人类在生产实践活动中用来表达和交流技术思想的有力且必不可少的工具。

2.图学:是进入工程的阶梯熟悉制图的基本知识,基本方法和基本技能,培养绘图,识图和空间想像能力及空间分析能力。

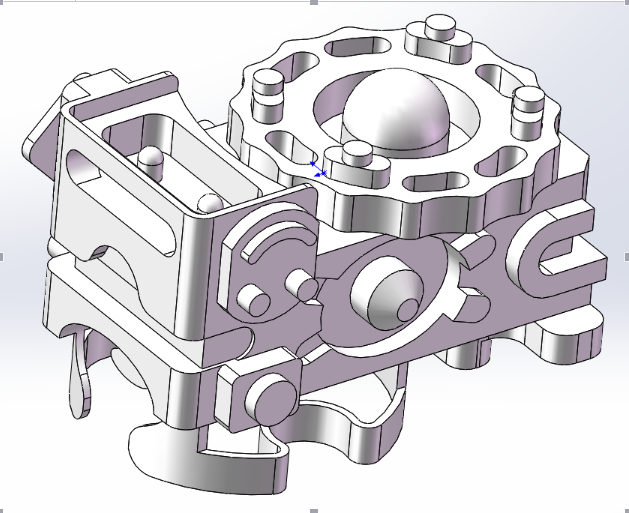

3.工程图:产品(设备)在设计﹑制造﹑检验﹑安装等过程中所使用的图面。

4.工程图种类

(1)按内容分:总装图,部件图,零件图,工艺图,流程图。

(2)按方法分:原图,描图,蓝图。

5.识图的基本知识

(1)图线的表示方法和用途。

(2)比例:为方便加工,零件图常采用1:1的比例。

(3)尺寸:工程图的单位是毫米mm,一般省略不写。

(4)读图时常见图中标有R,Ø,SR,SØ等符号它们分别代表半径,直径,球半径,球直径。

二、机械制图基础

1.投影原理和三视图

(1)投影的基本知识

a.中心投影:光源是从投射中心发出。

b.正投影:当投影光线互相平行,并与投影面垂直时,物体在投影面上所得的投影,叫正投影。

(2)三视图:由物体的三个主要投影组成的视图

a.主视图

要选择反映物体特征最明显的方向作为主视图的投影方向。

投影规律为:

主,俯视图:长对正

主,左视图:高平齐

俯,左视图:宽相等

简单概括为:长对正,高平齐,宽相等
