最近有网站的朋友说无参数的实体原本壁厚3.5MM要求倒斜角，（非对称斜角要求距离1，倒3mm 距离2 倒2 mm），结果倒斜角后出现严重变形掉，出现这种情况处理是非常头痛的事情，主要找到原本实体为什么出现烂面，导致有烂面的主要原因绘制3D造型时很多基本知识不注意所导致或者曲面造型时曲面完全不合理就开始做壁厚，教大家检查曲面的质量可以用扩大功能，这时你会发现曲面的质量完全变形掉如图下教你如何把实体数据修复知识！就会让你学到撑握简单轻松的技巧。

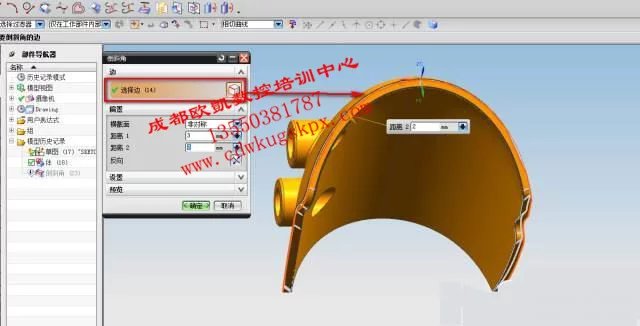

步骤1，无参数的实体的边境要求倒斜角，非对称斜角距离1 倒斜角为3mm，距离2倒斜角为2mm。

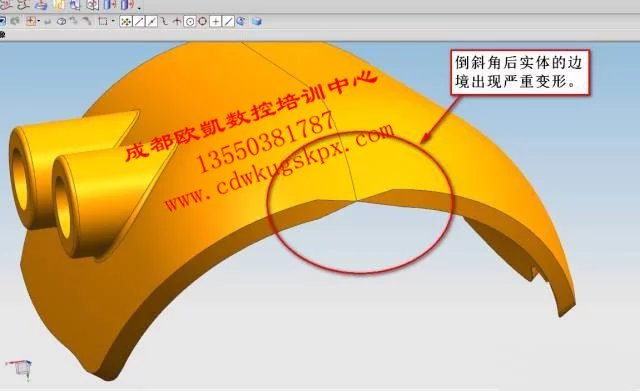

步骤2；但是倒斜角确定后就发现实体的边境有严重变形，如图下红色椭圆内部

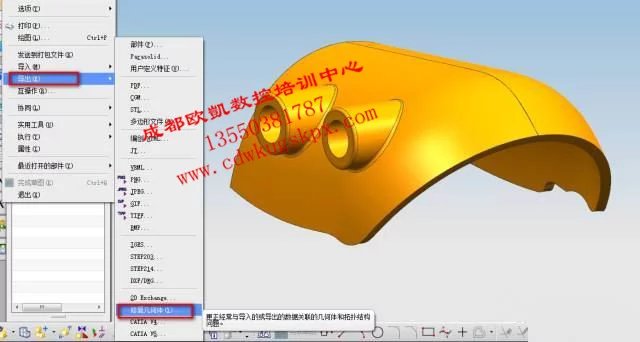

步骤3，解决方法在文件里——导出——修复几何体然后指定路径，重新导出的部件完全跟原本的实体数据是不一样的

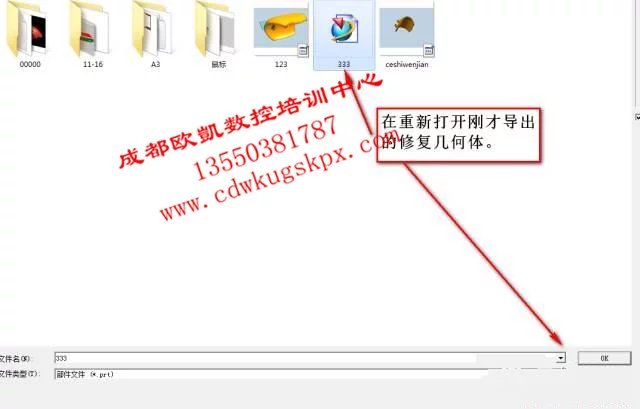

步骤4，在重新打开刚才导出的修复几何体部件名称

步骤5，同样继续非对称倒斜角3 mm和2 mm

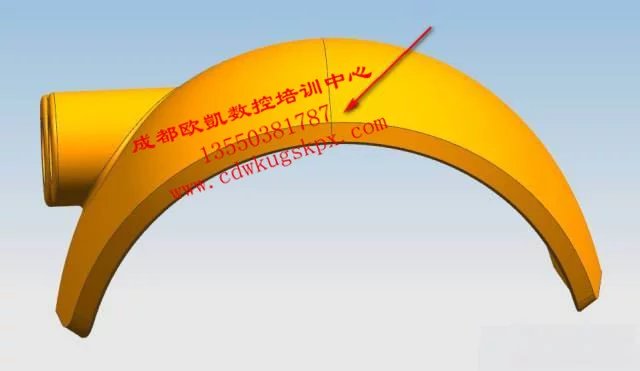

步骤6，实体改善后倒斜角的结果实体的边境线非常顺畅了
