电极设计作为一名编程必修的技术之一，很多新手在拆解电极的时候总会觉得很困难，在处理一些问题的时候总会用很多方法和指令去尝试，这样严重的浪费了时间还不一定能处理好，就会觉得拆电极很困难。为帮助到更多的新手迅速的成长，将提供菜鸟晋升王者之电极设计系列解密，教会大家如何去分析问题--找到问题点--解决方法--处理完成，这样一个过程，希望大家能够喜欢。

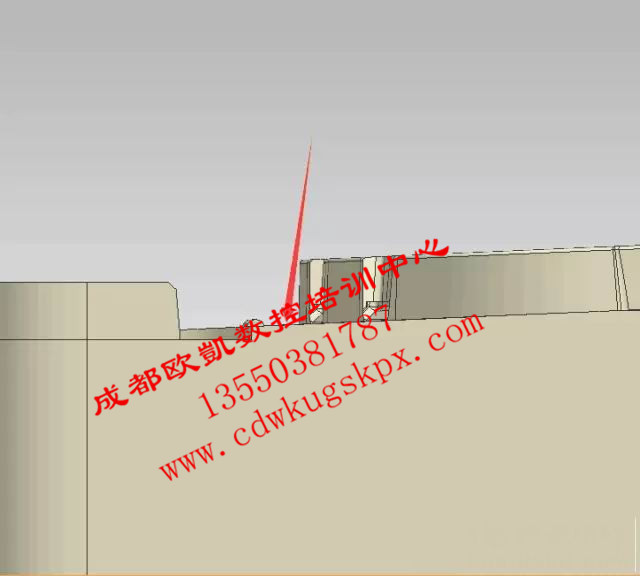

一、图一箭头指示分型面封胶处需拆解电极，支撑理由：分型面为曲面（如图二侧视图所示）需球刀加工，侧部位置距离太近，图一红色圈处曲面与侧部面形成球刀无法加工的死角。 注：图一红色圈内侧部红色小面为直升面。

 （图一）

 （图二）

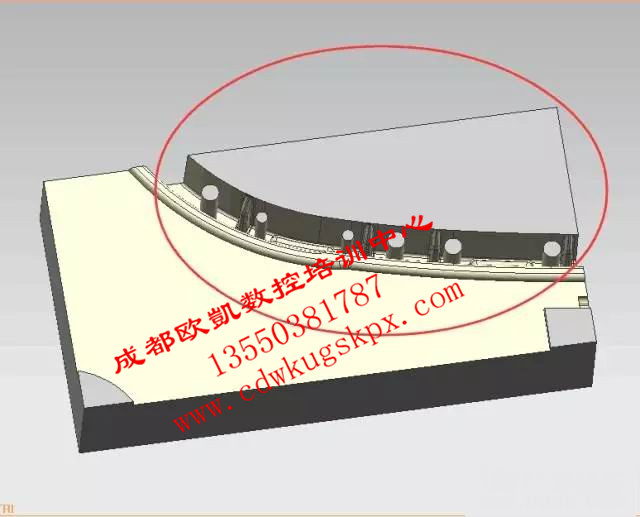

二、常规做法建立箱体--求差，形成图四形状，这样话大量的修剪工作，很浪费时间。

 （图三）

 （图四）

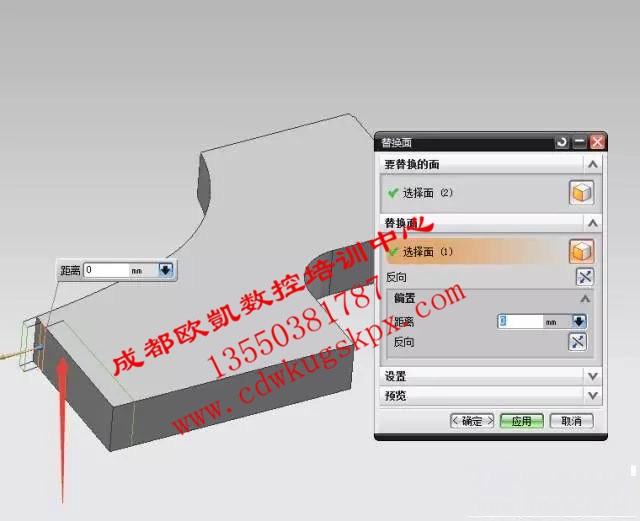

三、选择曲面拉伸、注意方向为正Z轴，数据开始为0，结束任意输入一个大一点的正数（比如10MM，方便后续的修剪），拉伸后把侧部位置直接替换到红色小面（如图六所示），使用修剪体把电极顶部的面修剪成平面（如图七所示）。

 （图五）

 （图六）

  （图七）

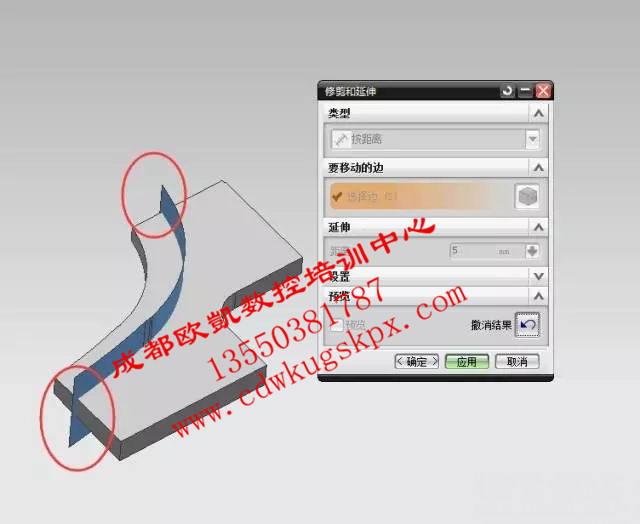

四、电极只需要清角部位，去除图九里箭头指示部位。常规做法：选择拉伸一个一个片体--偏置曲面--延伸曲面两端--修剪掉多余部位。

 （图八）

 （图九）

 （图十）

 （图十一）

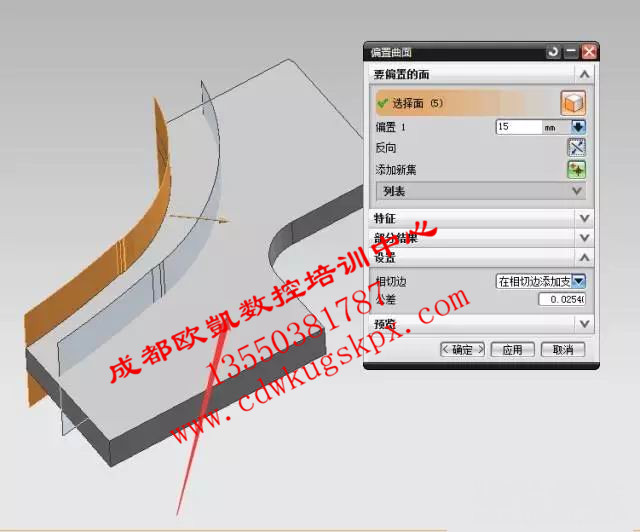

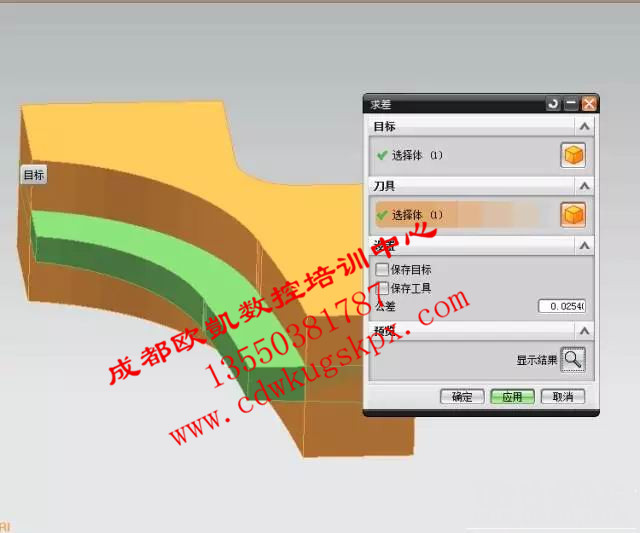

五、方便快捷的方法：电极顶部面拉伸，偏置面偏置拉伸后的体（如十三图所示），最后选择求差，达到我们想要的部位。

 （图十二）

 （图十三）

 （图十四）

 （图十五）

顶帖学会更多知识，你学会了吗？
