曲面造型的形状怪异，产品外观曲面的边境较多 对于拆分思路有些难度，哪么怎么优化这些问题呢？

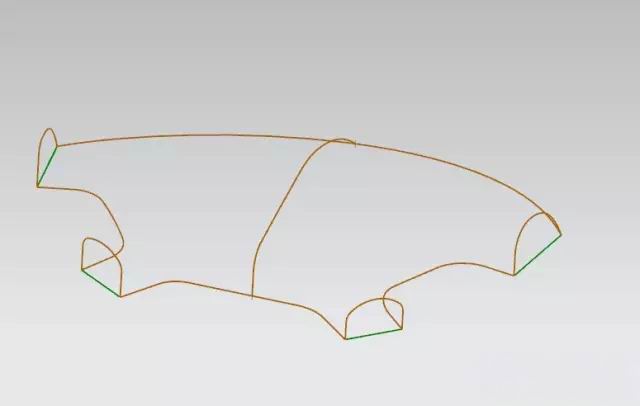

步骤1；提供IGES格式的曲线，主视图的轮廓边境较多以及侧视图的曲线形状比较怪异，包括还有中间剖视图的曲线控制着曲面的趋势。

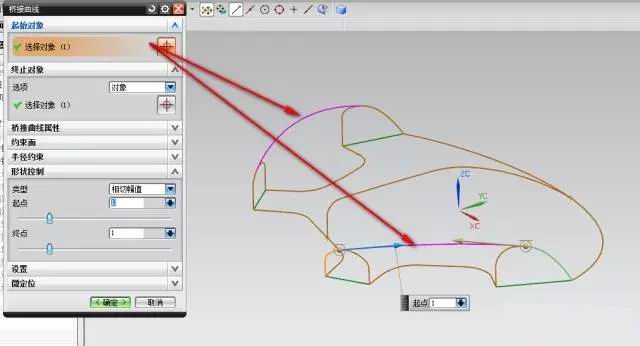

步骤2；构建曲面造型最好是尽量做大面以及优化拆分思路要符合口字型，先从侧边的两个形状在顶面位置里桥接曲线，如图下。

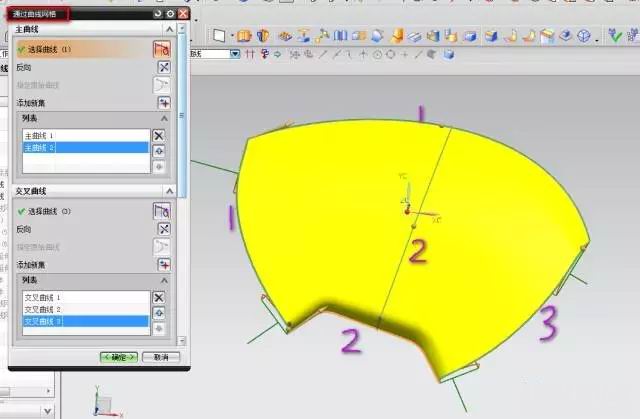

步骤3；主线串与交叉线串的夹角角度成90度，尽量做光顺大曲面然后侧边的特征再切掉后再单独处理。

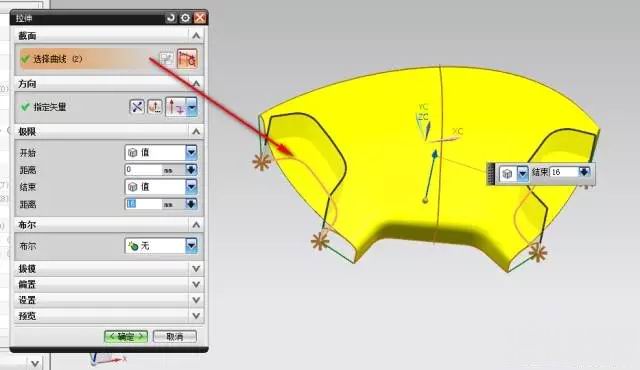

步骤4；通过导入的曲线拉伸片体。

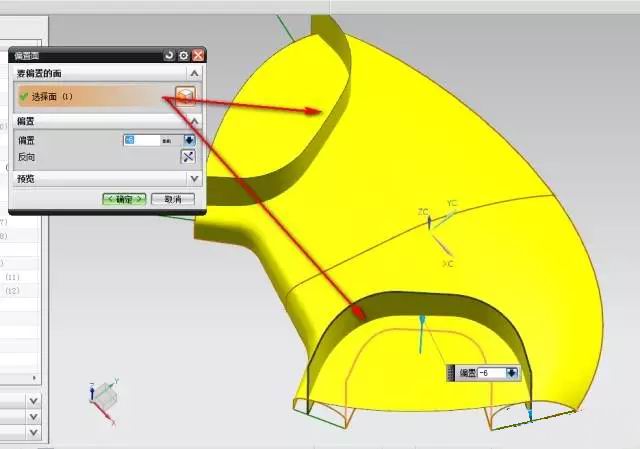

步骤5；然后将片体向内部偏置面， 注意侧边的端点偏置面要超越它。

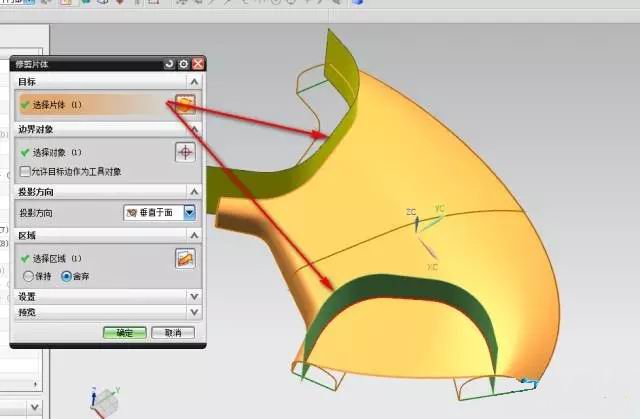

步骤6；两侧多余的曲面可以直接修剪掉。

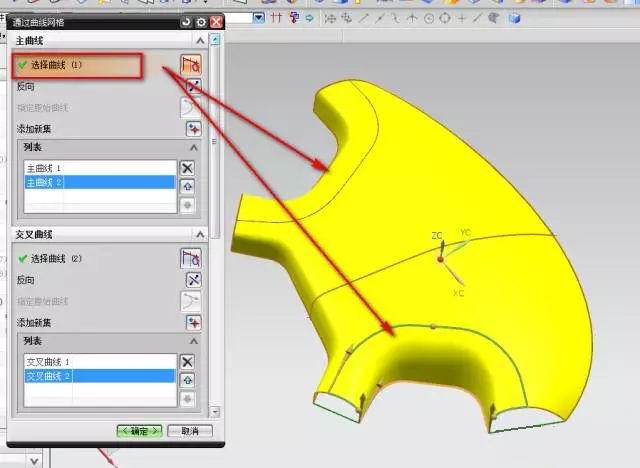

步骤7；刚好符合网格曲面的条件四边境线，通过曲线网格构面和基准面相切。
