很多人都想了解图片造型具体是通过怎样的方法，将视图里的图片形状转变成3D的立体图呢？其实图片造型是和基础课里讲到，共有两点；其一；如何从视图的角度来构线。基二；如何撑握复杂的曲面用简单的方法来做。如图下说明。

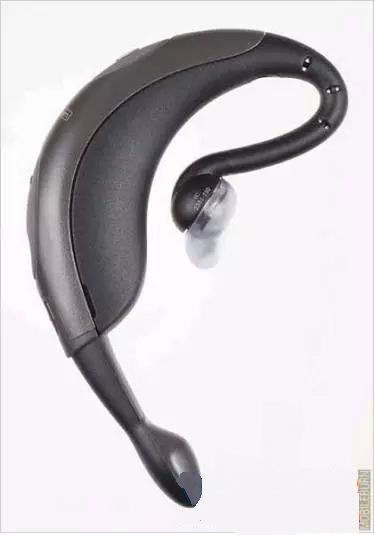

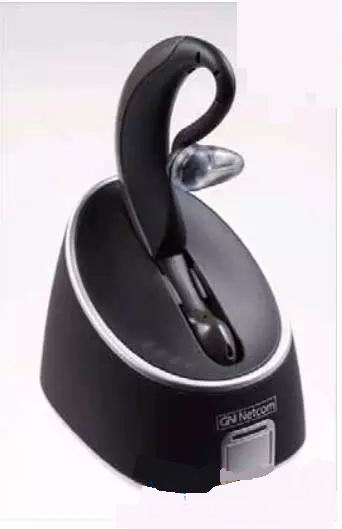

步骤1；产品设计其实是根据客户人群对立体感结合常规来设计，通过创新曲面的质感来符合客群体需要的完美产品。

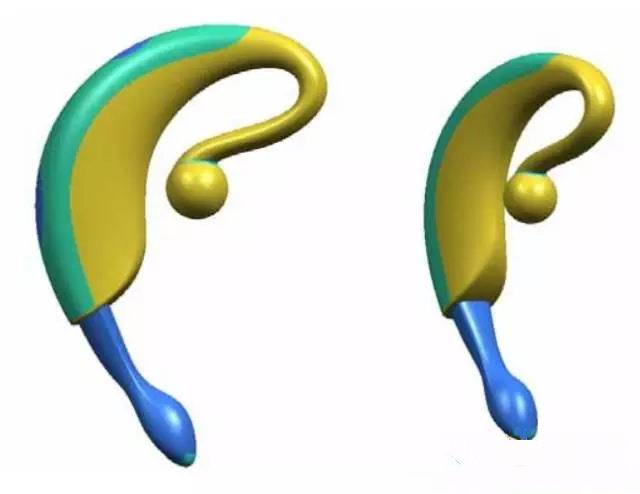

步骤2；已经通过UG软件建模来完成3D立体图效果图，我们先绘制好产品外观效果图后，再设计产品的内部结构。

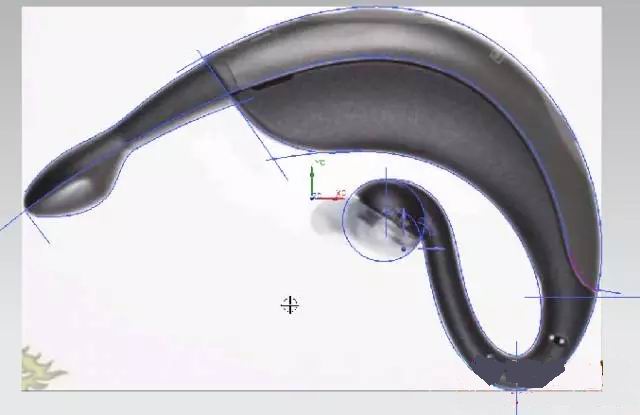

步骤3；首先通过图片的TIFF格式导入软件然后定位好之后，先通过最能体现产品的主要特征的主视图开始描线。

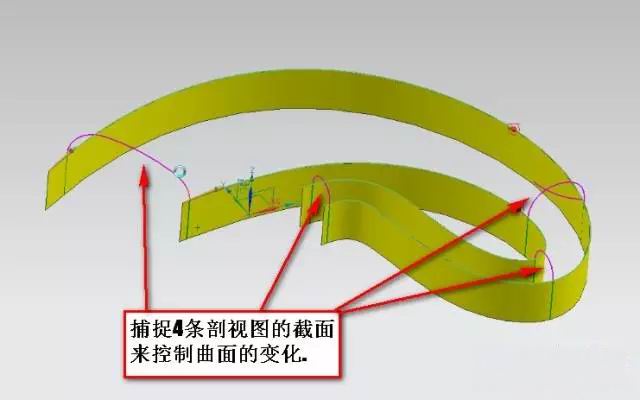

步骤4，先拆分整体最大光顺的曲面做为基准面，通过一个主视图的曲线显然还不够构面的基本条件，哪么就需要捕捉剖视的截面线或者捕捉侧视图的空间线来控制曲面的变化，可以用桥接曲线和艺术样条来控制曲面的饱满度。

步骤5，然后构建网格曲面，注意整体的趋势变化，如果是通过两个视图的曲线还达不到产品外观的要求，可以再捕捉侧视图的空间线。

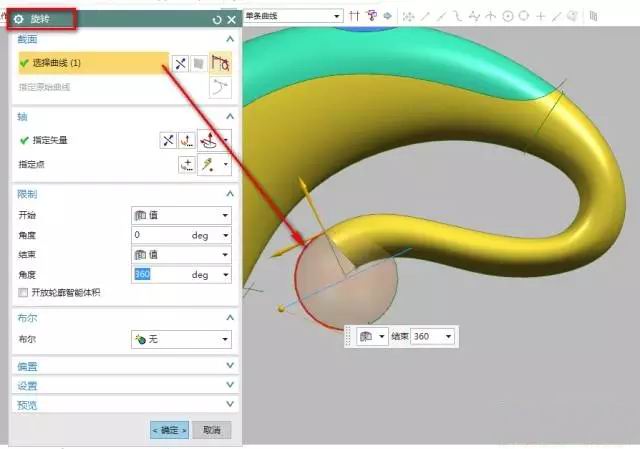

步骤6；灯罩的位置形状一般是通过圆形原理设计，所以通过主视图的圆弧线回转360度。

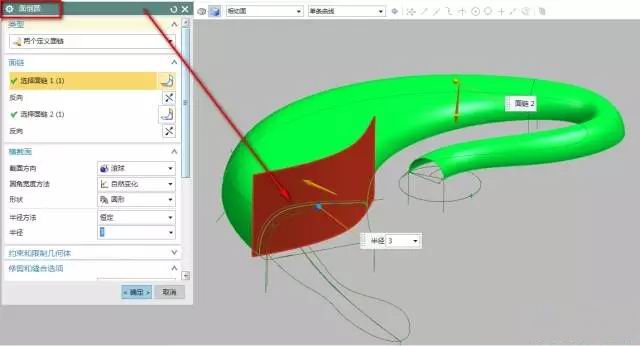

步骤7；先整理好基准面侧边的渐变消失面的位置，第一通过主视图的轮廓线拉伸片体，然后再通过面倒圆。

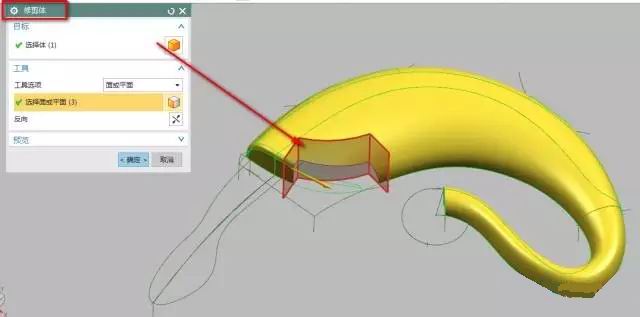

步骤8；然后这块局部的基本要求；右边是顺滑的曲面和左侧圆角，中间的部分如何对接光顺呢，（在主视图里通过草图绘制4条边境线，然后把******多余曲面修剪后，哪么剩余就符合网格面的基本要求了。

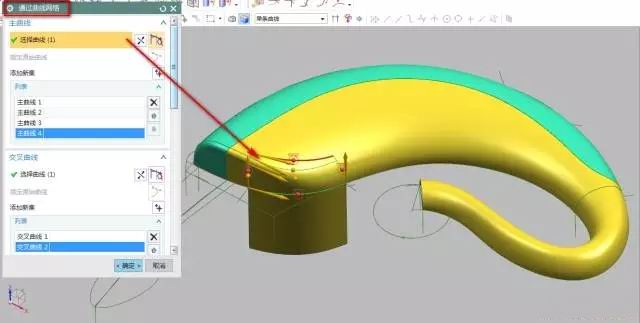

步骤9；再构建曲面网格时，曲面可能有些扭曲变身可以再圆角的边境线位置桥接两条曲线来控制变化。

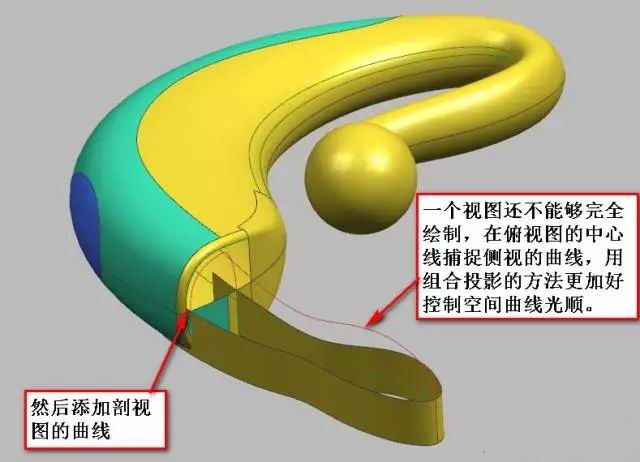

步骤10；然后再处理另外的局部时先了解与曲面相交的位置，是否需要相切过渡以及相交呢，如果只是相交哪么就很简单主要向内冲就好，然后通过主视图的最大轮廓还不够，再捕捉侧视图以及剖视，才能够符合做网格构面。

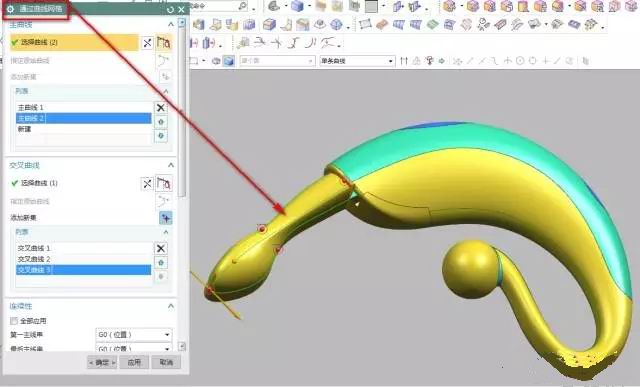

步骤11，再通过曲面网格的点收连方法，不过主线串第一点位置比较扭曲，可以继续修剪掉四边面重新构面。
