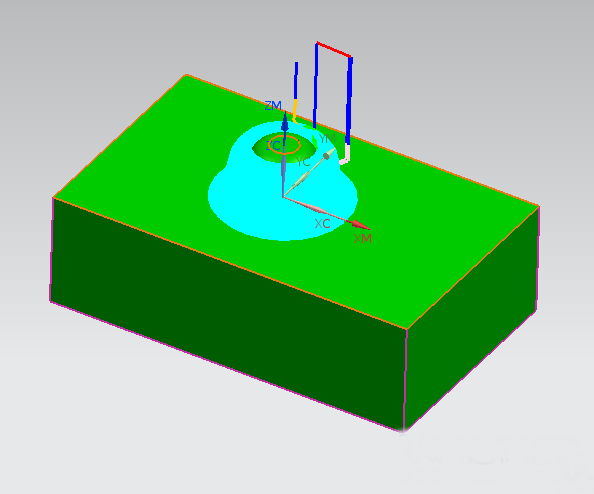

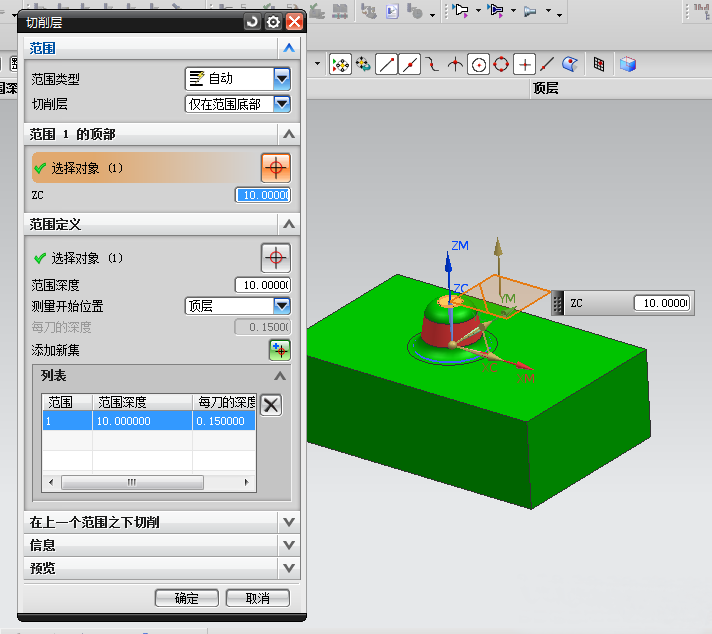

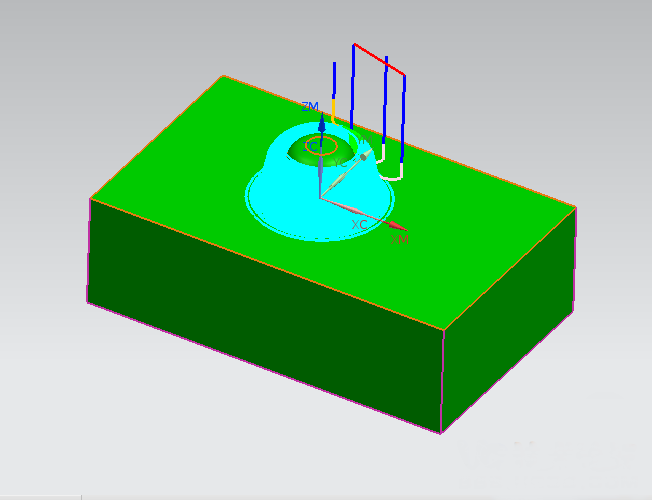

我们在UG走等高用常规方法通常R角面效果不理想，如下图：

 ,

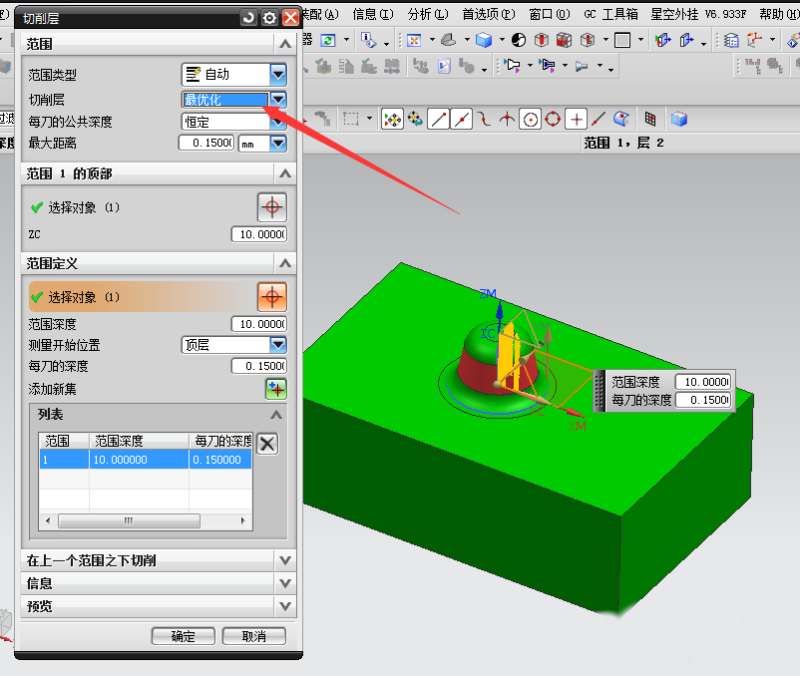

一般我们需要经过加密才能达到比较理想的效果，但设计加密刀繁锁，但高版本可以解决这个问题，也就是等高优化，如下图

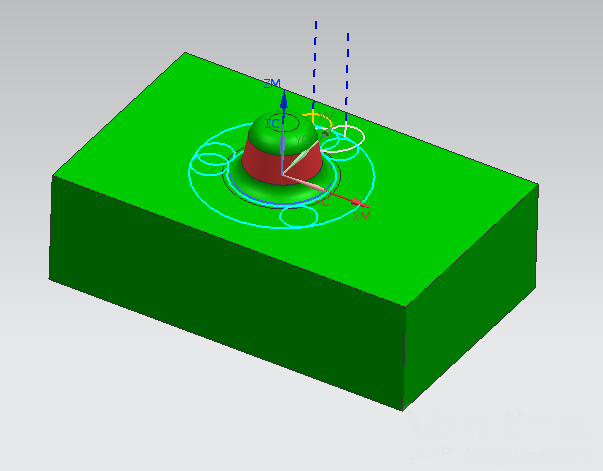

生成刀路如下，比加密更好，如下图


等高我们通常有R角与平面相接的地方底部需留0.03－0.05左右接平，但不能用2D或者面加工接平，否则接不平，有小台阶，而应等高走最后一刀，如下图3 Z
