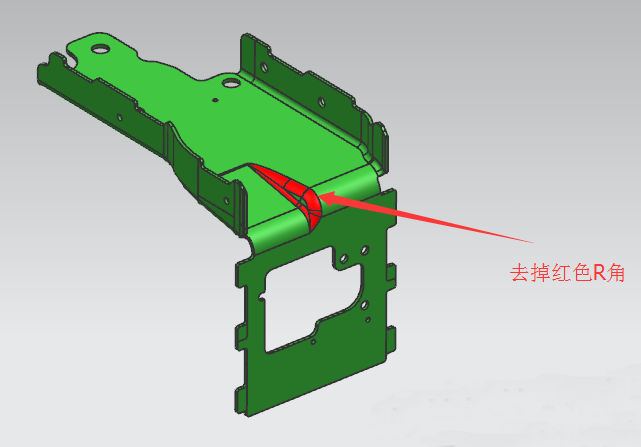

在实际工作，经常会碰到一些产品上的小R角要删掉，有时候可能浪费大量的时间，这时我们要利用一点小技巧才能达事半功倍的效果，如下图：

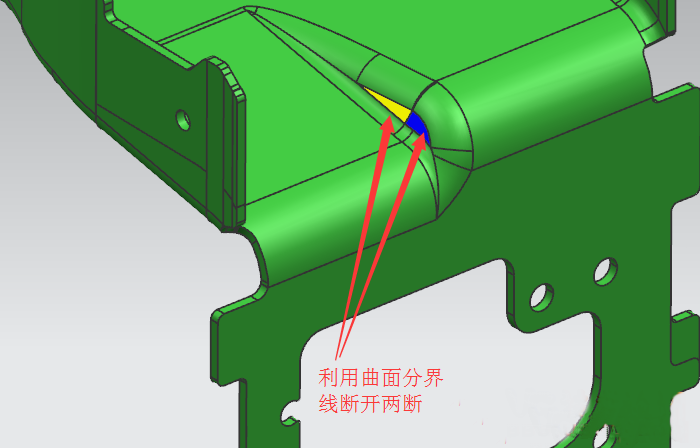

1 经过分析，因以下黄色与蓝色面是两个不同的面，所以无法直接删，但可以利用两个面的分界线断开，如下图：

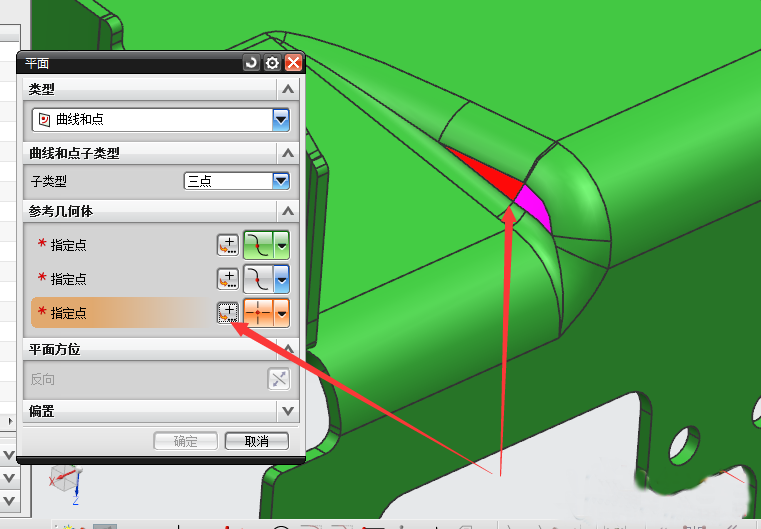

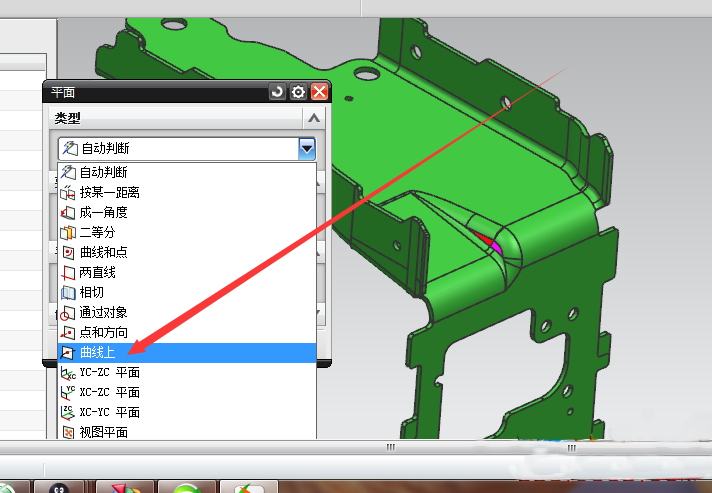

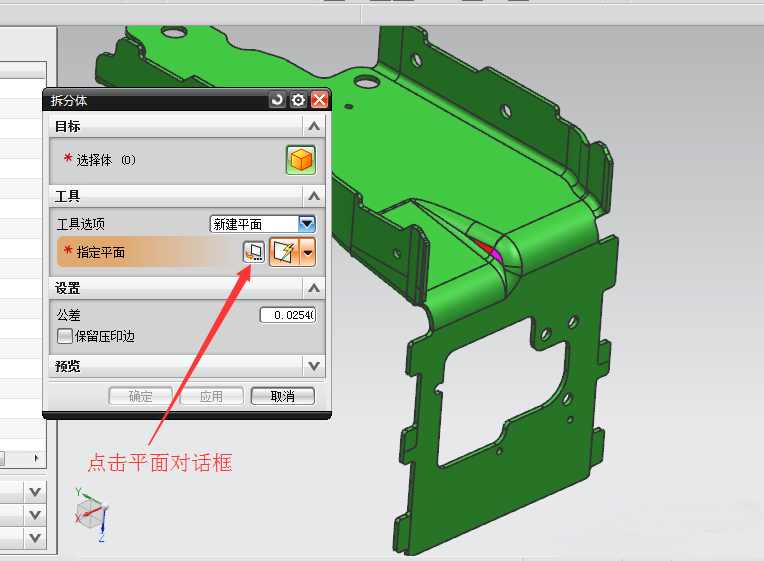

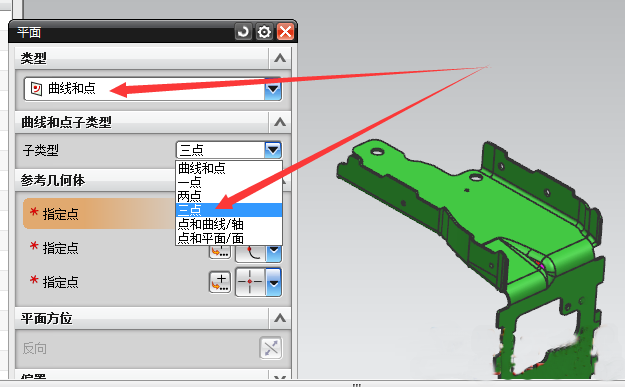

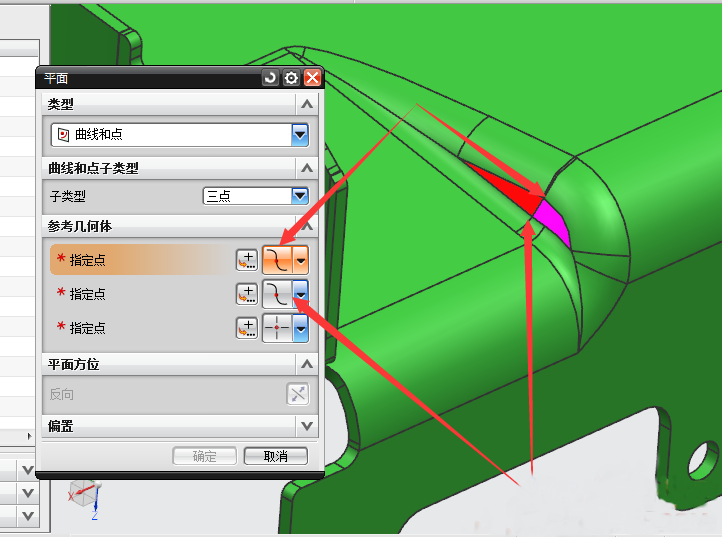

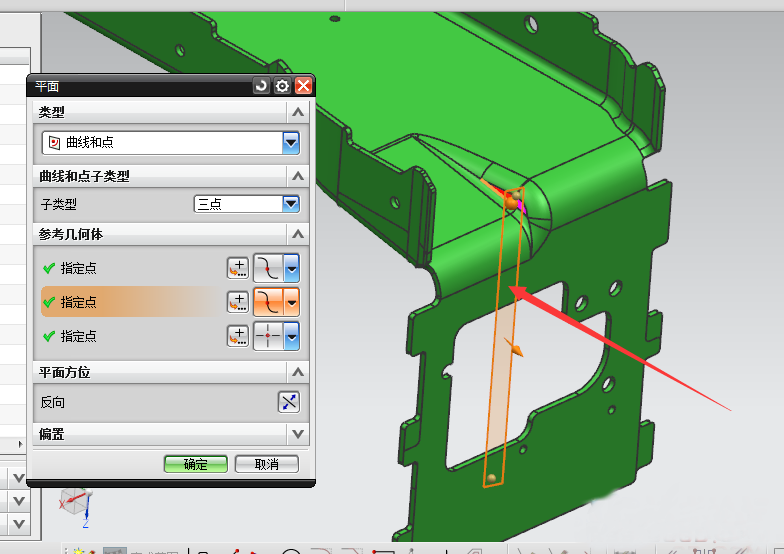

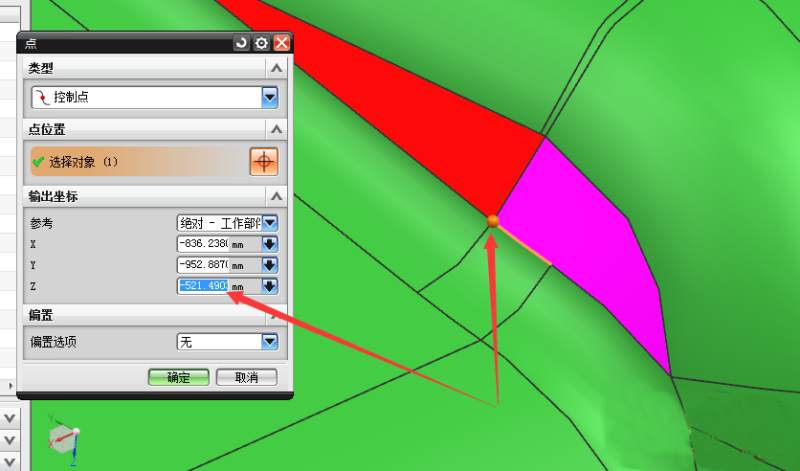

2 用拆分体命令，曲线与点功能的3点分割成两段，操作步骤如下：

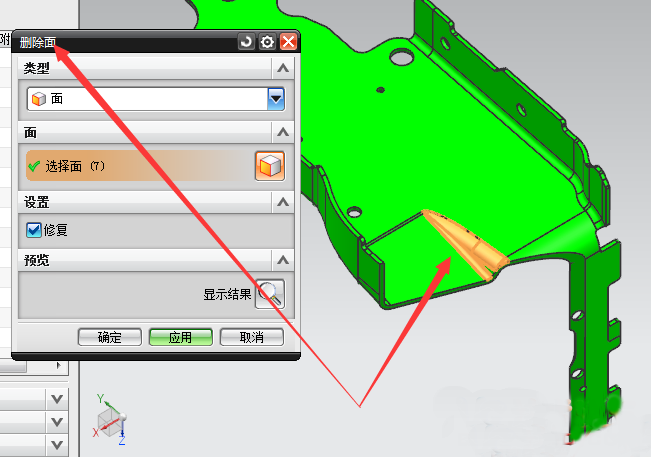

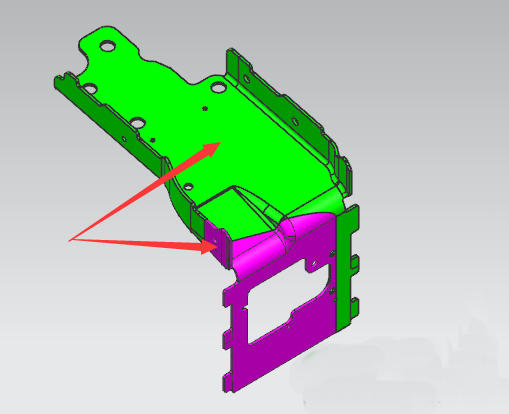

3 完成如下图，绿色段小R角可用删除命令快速处理完成，以下图

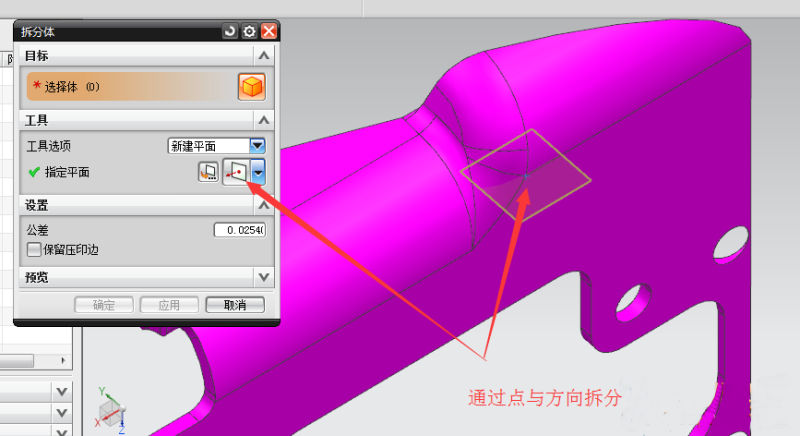

4 紫色部分由三个不同的R角组成，不能直接删掉，也可以下图分割成两段：

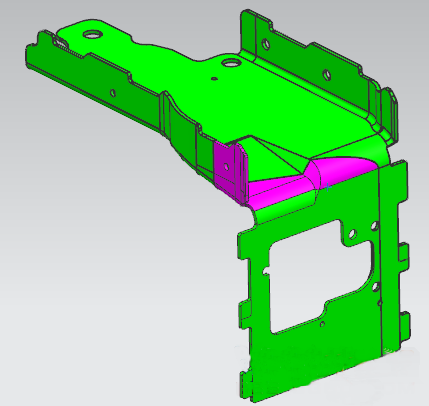

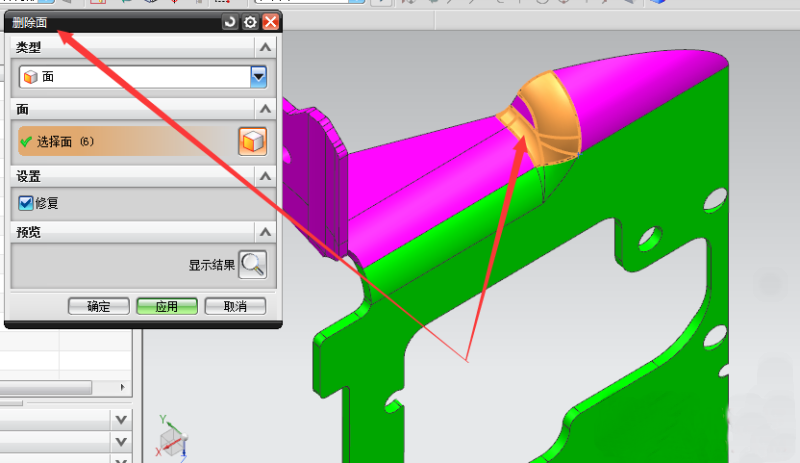

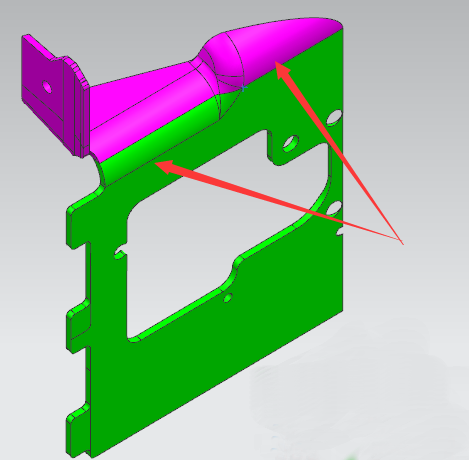

5 紫色部分可以直接用删除面命令删除，绿色部可以做箱体补起来再替换，最终完成如下图
