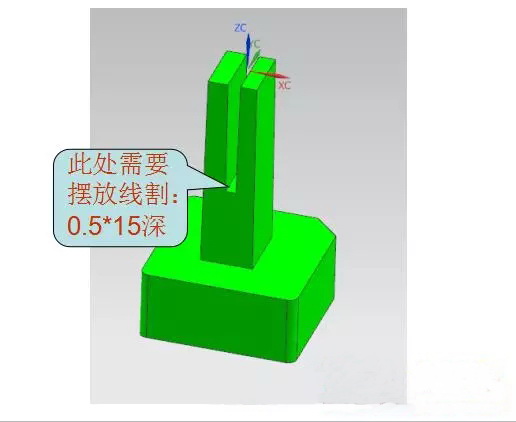

前面有跟大家分享了两种不用CAD出线割的方法，主要是针对没有摆倒线割的类型，以下需要摆倒线割看如何来出线割图：

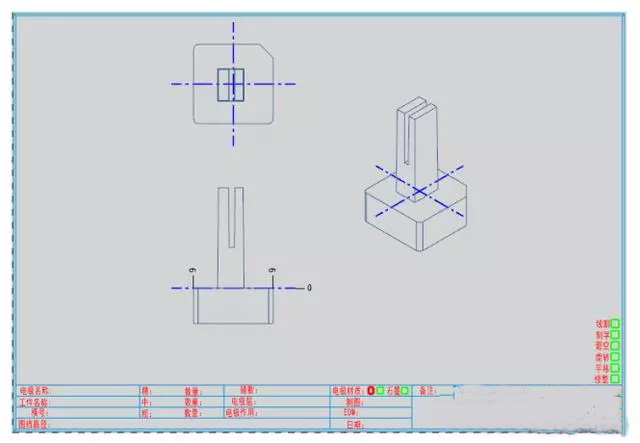

1 在制图模块下出好电极的主要视图，如下图：

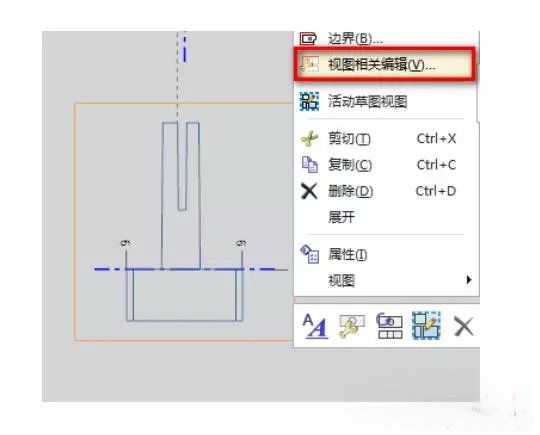

2 点击摆倒要线割的前视图的边框，右键视图相关编缉，如下图：

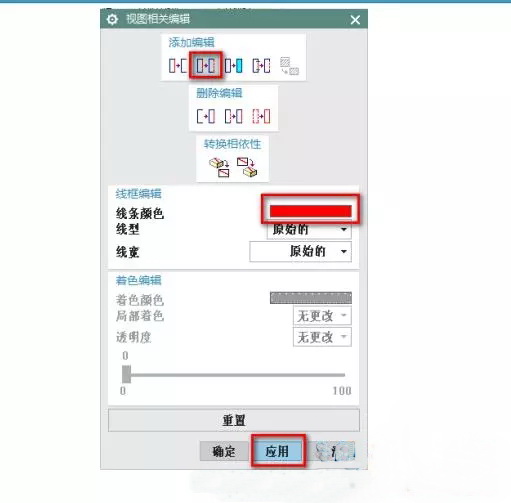

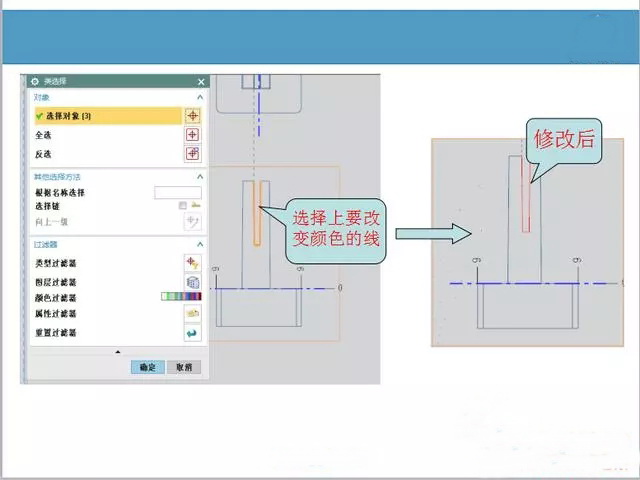

3 在视图相关编缉-编缉完全对象-线条颜色改为你要线割的颜色（高亮红色），点击应用，选择你改变颜色的线，如下图：

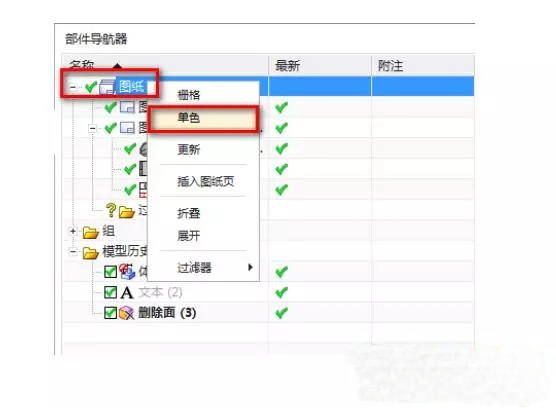

4 以上操作注意一点，需要把制图-单色打勾取消，否则无法更改颜色，如下图：

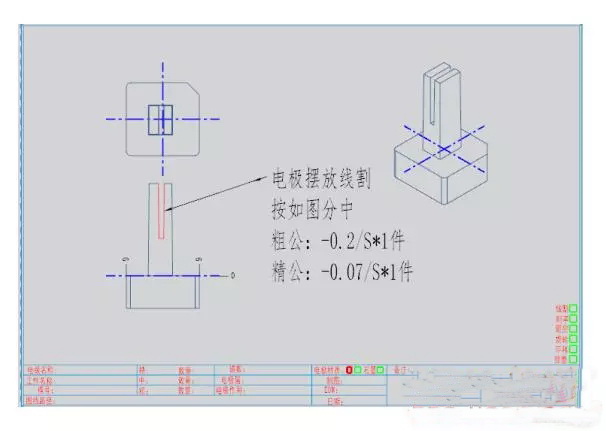

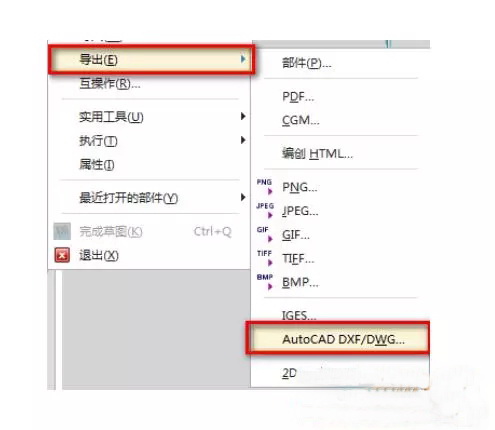

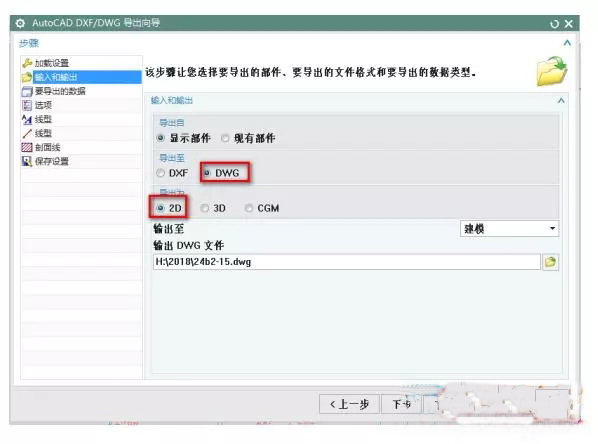

5 标注上线割注意事项，字体用CAD共有的黑体，宋体，楷体等等否则会乱码，然后导出2D exchange（低版本）,UG10.0以上导出CAD格式如下图：

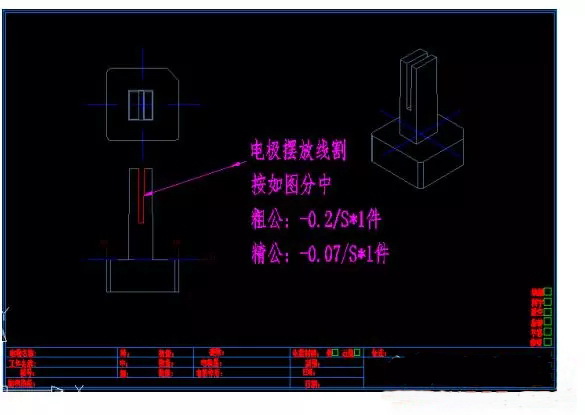

6 导出去后CAD打开如CAD标注一模一样，无需CAD也可以完美的线割图，如下图：
