概述：

ISO国际标准规定，第一视角和第三视角投影同等有效。各国根据国情均有所不同，我国普遍采用第一视角进行绘图。不过在引进的国外机械图样和科技书刊中也经常会遇到第三视角投影，为了更好的区分图纸的画法，机械图纸在标题栏中，画有标记符号，根据这些符号可以识别投影的视角。

识别方法：

1、以识别符号识别

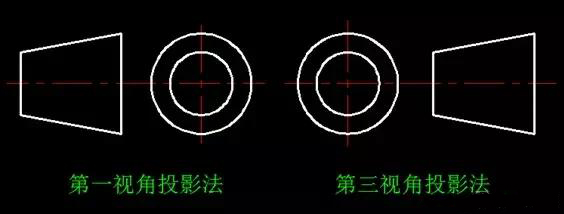

识别符号如上图所示，识别符号应画在图纸的标题栏内。

2、以拉丁字母A、E表示

(A)——表示第三视角投影画法。

(E)——表示第一视角投影画法。

第一角画法和第三角画法的区别?

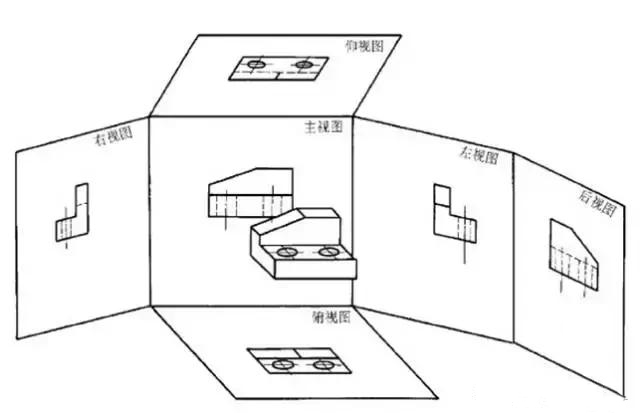

第一角视图画法：物体处于观察者与投影面之间，这样各视图的配置关系是：主视图在中，左视图在右，右视图在左，俯视图在下，仰视图在上，后视图在最右. 如下图：

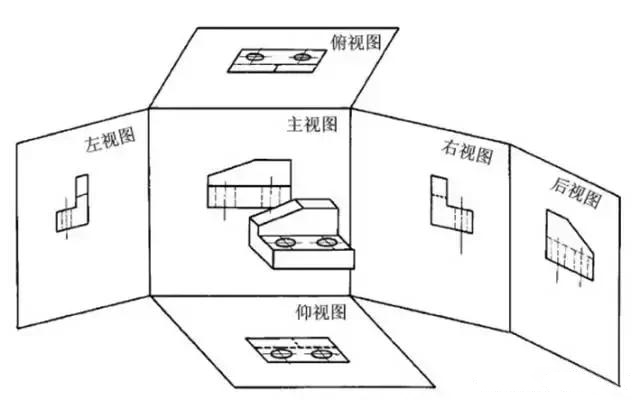

第三角视图画法：投影面位于观察者与物体之间，这样各视图的配置关系是：主视图在中，左视图在左，右视图在右，俯视图在上，仰视图在下，后视图可配置在最右也可以配置在最左，如下图：

主要区别是：物体所处的位置不同
