1．剖视图的形成
剖视图——假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，将其余部分向投影面投射所得的图形，简称剖视。
2．剖面符号
剖面区域——机件被假想剖切后，在剖视图中，剖切面与机件接触部分。

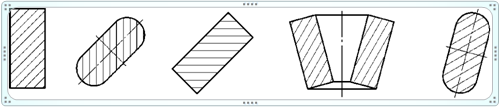

剖面线——在机械设计中，金属材料使用最多，为此，国标规定用简明易画的平行细实线作为剖面符号，一般与主要轮廓或剖面区域的对称线成45°

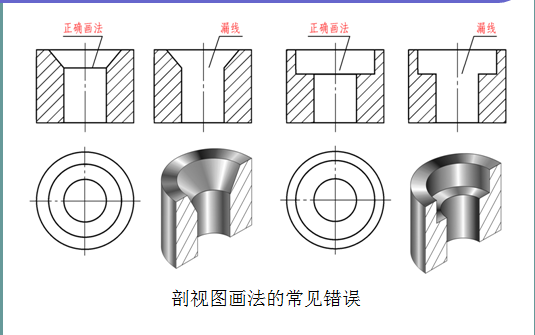

3．剖视图画法的注意事项
l剖切机件的剖切面必须垂直于相应的投影面
l机件的一个视图画成剖视后，其他视图的完整性不应受其影响，一般仍应完整画出
l剖切面后的可见结构一般应全部画出
l一般情况下，尽量避免用细虚线表示机件上不可见的结构
4．剖视图的标注
三个要素
l剖切位置：用粗实线的短线段表示剖切面起讫和转折位置。
l投射方向：将箭头画在剖切位置线外侧指明投射方向。
l对应关系：将大写拉丁字母注写在剖切面起讫和转折位置旁边，并在所对应的剖视图上方注写相同字母名称。
三种标注方法
l全标：三要素全部标出，这是基本规定
l不标：同时满足以下三个条件，三要素可不必标注：
l单一剖切平面通过机件的对称平面或基本对称平面剖切
l剖视图按投影关系配置
l剖视图与相应视图间没有其他图形隔开
l省标：仅满足不标条件中的后两个条件，则可省略表示投射方向的箭头
